Care sunt cele mai frecvente greșeli de făcut la instalarea conectorilor SMA?

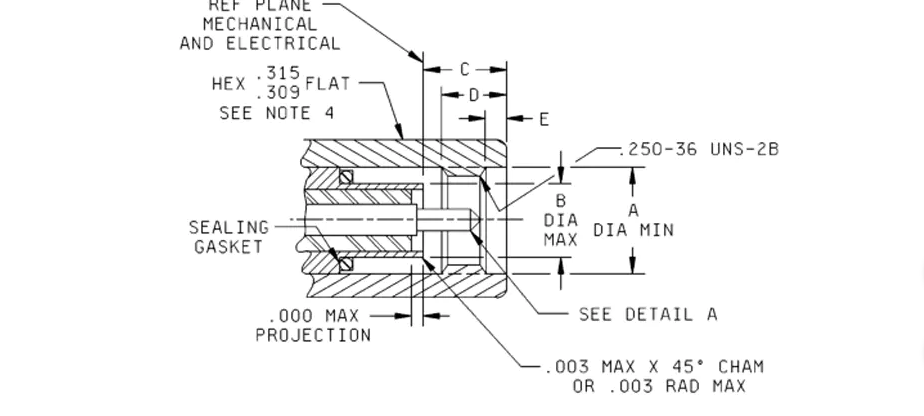

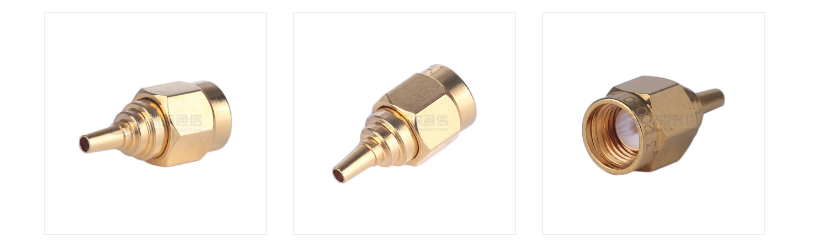

conectori SMA sunt unul dintre cei mai obișnuiți și mai folosiți conectori coaxiali în aplicațiile RF, utilizați pe scară largă în echipamente de comunicații, sisteme cu microunde, antene, instrumente de testare, GPS, radar și alte sisteme de înaltă frecvență. Deși structura unui conector SMA pare simplă, chiar și o mică greșeală în timpul instalării sau conexiunii poate duce la atenuarea semnalului, creșterea VSWR, contact slab și chiar funcționarea defectuoasă a echipamentului. Prin urmare, instalarea corectă a conectorilor SMA este crucială.

1. Cuplu de strângere incorect
Mulți utilizatori cad într-o concepție greșită obișnuită atunci când instalează conectori SMA: fie pur și simplu îi strâng întâmplător, fie îl strâng cu forță brută până când este „foarte strâns”. Ambele abordări vor cauza probleme.

Dacă nu este strâns suficient, va avea loc un contact slab și o conexiune instabilă, făcând semnalul susceptibil la interferențe. În special în mediile cu vibrații, capul SMA se va slăbi treptat, ceea ce duce la reflexii crescute și chiar la întreruperea semnalului. Dacă este strâns excesiv, va deteriora miezul interior, va deforma firele și va deteriora structura dielectrică, rezultând o degradare ireversibilă a performanței.

Procedura corectă este să utilizați o cheie dinamometrică pentru a o strânge la un cuplu standard de aproximativ 0,8 N·m. Acest lucru asigură un contact sigur, prevenind în același timp deteriorarea structurală, făcându-l un instrument esențial pentru instalarea profesională RF.

2. Alinierea greșită a conductorului central
Conectorii SMA sunt conectori RF de precizie cu conductori centrali extrem de mici (pini sau prize). Nealinierea în timpul împerecherii și inserarea forțată pot cauza cu ușurință îndoirea știfturilor și deformarea soclului. Acest tip de daune este adesea ireparabil și poate să nu fie vizibil cu ochiul liber, dar duce direct la:
VSWR crescut
Pierdere de semnal crescută
Contact instabil
Dificultate la introducere și îndepărtare
Durata de viață a semnalului s-a scurtat semnificativ
În special în echipamentele de testare sau sistemele de înaltă frecvență, această deteriorare degradează întreaga performanță a conexiunii și este dificil de depanat.

Procedura corectă este să aliniați conductorul cu atenție, să-l introduceți ușor și apoi să îl fixați cu o cheie dinamometrică. Nu folosiți niciodată forța brută.

3. Strângerea manuală introduce resturi metalice și oxizi în interfață
Mulți ingineri strâng în mod obișnuit conectorii SMA manual, în special în timpul testărilor frecvente. Acest lucru nu numai că are ca rezultat un cuplu insuficient, ci și introduce cu ușurință contaminanți precum praful, resturile metalice și uleiurile de piele. Aceste particule mici pot crește rezistența de contact și chiar pot deteriora placarea cu aur, ceea ce duce la o atenuare crescută a semnalului.

În conectorii de înaltă frecvență, chiar și cele mai mici impurități pot cauza fluctuații de performanță. Prin urmare, este esențial să:
Nu strângeți manual (doar strângeți ușor în timpul poziționării inițiale);
Curățați suprafețele de conectare cu o cârpă fără scame sau un tampon cu alcool înainte de instalare;
Evitați atingerea suprafețelor conductoare cu mâinile goale;
Obiceiurile bune de curățare pot prelungi semnificativ durata de viață a conectorului.

4. Amestecarea tipurilor de conector SMA tată și mamă
conector SMA interfețele sunt foarte asemănătoare ca aspect cu alte interfețe RF, cum ar fi RP-SMA, SMB, SMC și N-type. Mulți oameni judecă pe baza aspectului, ceea ce duce la conectarea forțată a interfețelor incompatibile, ceea ce poate cauza:
Fire deteriorate
Știfturi centrale sparte
Găuri interioare deformate
Eșec complet de performanță

SMA și RP-SMA (SMA cu polaritate inversă) sunt deosebit de ușor de confundat. Arata asemanator, dar au structuri interne diferite. Forțarea unei conexiuni nu numai că previne transmiterea semnalului, ci poate deteriora și interfața dispozitivului.

Înainte de conectare, confirmați întotdeauna:
Este un conector SMA standard?
Tipul conectorului este corect?
Este compatibil cu portul dispozitivului?
Îndeplinește cerințele de frecvență (există o diferență între conectorii SMA standard și de precizie)?

Evitați deteriorarea echipamentelor scumpe din cauza funcționării necorespunzătoare.

5. Îndoirea excesivă a cablului de legătură provoacă discontinuități de impedanță
Multe probleme la instalarea conectorilor SMA nu sunt de fapt la conectorul în sine, ci mai degrabă din cauza îndoirii necorespunzătoare a cablului în timpul instalării. Cablurile coaxiale sunt foarte sensibile la razele de îndoire. Dacă este îndoit prea ascuțit, va duce la:
Discontinuități de impedanță
Reflexie crescută a semnalului
Pierderi crescute de cablu
Rezultatele testelor instantanee.

Aceste probleme sunt deosebit de vizibile în aplicațiile de înaltă frecvență (peste 6GHz).

Ghid recomandat:
Raza de îndoire ≥ 5 ori diametrul cablului
Evitați îndoirea în apropierea punctului de conectare
Evitați aplicarea de tensiune sau torsiune pe cablu.
Acest lucru va menține performanța stabilă a transmisiei.

6. Împerecherea și dezlegarea frecventă provoacă uzură
Durata de viață teoretică a unui conector SMA este de obicei în jur de 500 de cicluri de împerechere și deconectare, dar multe medii de testare pot implica zeci de cicluri de împerechere și deconectare pe zi. Utilizarea prelungită repetată poate provoca: uzura placajului cu aur; impedanță de contact crescută; deformarea lamei; și slăbirea conductorului central, afectând stabilitatea semnalului și chiar creșterea erorilor.

Soluțiile includ: utilizarea unui adaptor de protecție (SMA saver) în medii de testare de înaltă frecvență; înlocuirea regulată a cablurilor de testare; și monitorizarea schimbărilor în impedanța contactului conectorului. Acest lucru poate prelungi semnificativ durata de viață a interfețelor pe instrumente valoroase.

În timp ce instalarea conectorilor SMA este simplă, fiecare detaliu are un impact direct asupra calității semnalului. Respectarea procedurilor standard și utilizarea instrumentelor corecte asigură conexiuni stabile, performanță fiabilă și o durată de viață mai lungă a echipamentului.
