OEM Conector BNC Furnizor

Ningbo Hanson Communication Technology Co., Ltd. Acasă / Produse / Conector coaxial RF / Conector BNC

Conector BNC

Descriere:

Conectorul coaxial RF din seria BNC este un conector coaxial RF de tip baionetă dezvoltat în conformitate cu standardul militar american MIL-C-39012. Are caracteristicile conexiunii rapide și contactului fiabil și este unul dintre cei mai folosiți și mai folosiți conectori din lume. Impedanța caracteristică a conectorului coaxial RF din seria BNC este împărțită în 50Ω și 75Ω, iar dimensiunile celor doi conectori de impedanță diferiți sunt potrivite.

Parametru:

Specificatii tehnice principale:
◆ Impedanta caracteristica: 50Ω/75Ω
◆ Gama de frecvență: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Rezistență de izolație: ≥5000MΩ
◆ Tensiune de rezistență dielectrică: 1500V (rms)
◆ Raportul de undă staționară de tensiune (VSWR): ≤1,25
◆ Cicluri de împerechere: de 500 de ori

Solicită ofertă

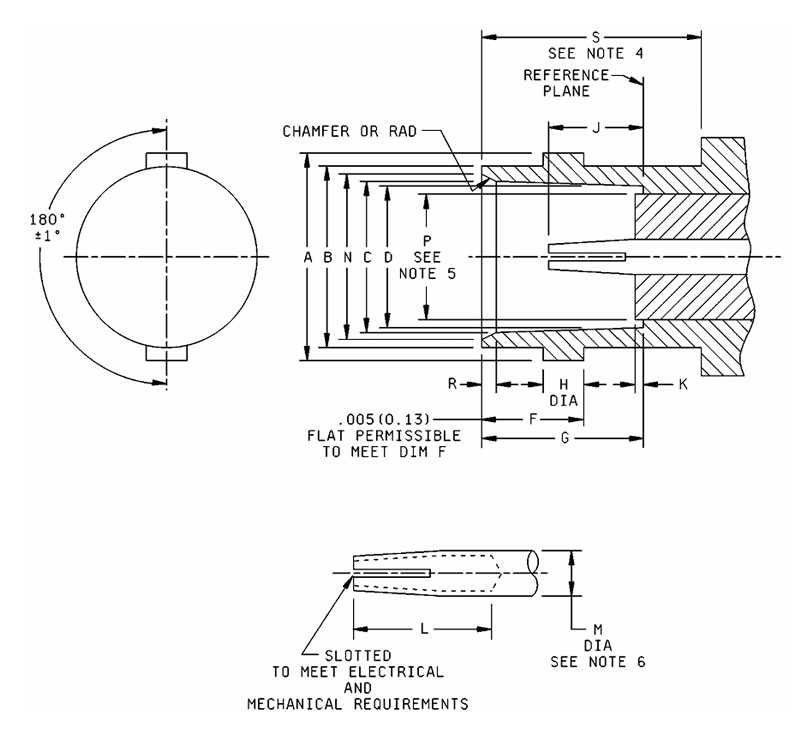

Dim
Ltr 		Milimetri (inchi)
Minim Maxim
O .432 (10.97) .436 (11.07)
B .378 (9.60) .382 (9.70)
C .327 (8.31) .333 (8.46)
D .319 (8,10) .321 (8,15)
F .204 (5.18) .208 (5.28)
G .327(8.31) .335 (8.51)
H .075 (1.91) 081(2.06)
」 .186(4,72) .206 (5.23)
K ------- .006(0.15)
L .195 (4,95) -------
M .081 (2.06) 087 (2,21)
N .346(8.79) .356 (9.04)
P ------- .256 (6.50)
R .015 (0.38) .030 (0.76)
S .414 (10.52) -------

Note:
1. Dimensiunile sunt exprimate în inci. Echivalentele metrice sunt între paranteze.
2. Echivalentele metrice sunt date doar pentru informații generale.
3. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în desenul sau specificația DSCC.
4. Distanță pentru piulița de cuplare a conectorului de împerechere.
5. Dimensiunea „P” se aplică acelei porțiuni (dacă este cazul) de dielectric care se extinde dincolo de planurile de referință prin dimensiunea K.
6. „M” se aplică numai pe lungimea „L”.

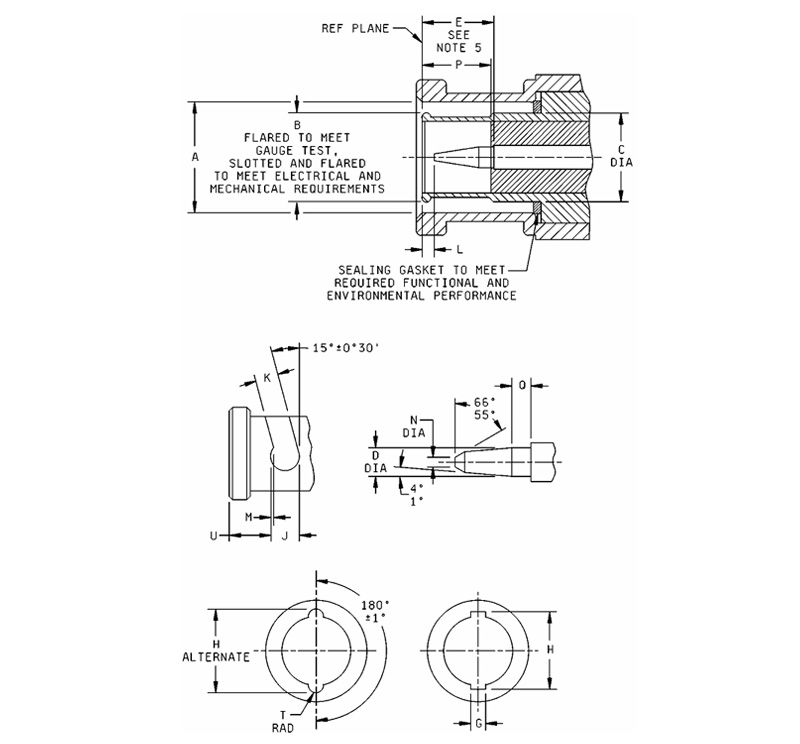

Dim
Ltr 		Milimetri (inchi)
Minim Maxim
O 385 (9,78) .390 (9.91)
B Test de gabarit
D .052 (1.32) .054 (1.37)
E .210 (5,33) .230 (5.84)
G .091(2.31) .097 (2.46)
H .463 (11.76) .473 (12.01)
H alternativ .394 (10.01) .400 (10,16)
J .124(3.15) -------
K .091(2.31) .097 (2.46)
L .003 (0.08) -------
M 0,018 (0,46) 0,022 (0,56)
N ------- .025 (0.64)
P .208 (5.28) -------
Q .078 (1.98) -------
T .045 (1.14) .049 (1.24)
U .180(4,57) .184 (4,67)

Note:
1. Dimensiunile sunt exprimate în inci. Echivalentele metrice sunt între paranteze.
2. Echivalentele metrice sunt date doar pentru informații generale.
3. În starea de cuplare, forța longitudinală a arcului mecanismului de cuplare trebuie să depășească presiunea exercitată de garnitura de etanșare cu o cantitate necesară pentru a asigura îmbinarea contactelor exterioare în planul de referință.
4. Această interfață trebuie să îndeplinească cerințele de măsurare specificate.

BNC SERIE
  • BNC-JB3
    BNC-JB3
    Model Tip cablu
    BNC-JB3 SFT-50-3、670-141
  • BNC-KB3
    BNC-KB3
    Model Tip cablu
    BNC-KB3 SFT-50-3,670-141
  • BNC-KYB2
    BNC-KYB2
    Model Tip cablu d
    BNC-KYB2 SFT-50-2.670-086 Φ2.2
    BNC-KYB3 SFT-50-2.670-141 Φ3.6
  • BNC-J3
    BNC-J3
    Model Tip cablu
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    Model Tip cablu
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Model Tip cablu
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    Model Tip cablu
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Model Tip cablu
    BNC-JW3Y SYV-50-2-1,RG316
  • BNC-KF3
    BNC-KF3
    Model Tip cablu
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KY3
    BNC-KY3
    Model Tip cablu
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY
