OEM Izolator de sticlă RF Furnizor

Ningbo Hanson Communication Technology Co., Ltd. Acasă / Produse / Seria închisă ermetic / Izolator de sticlă RF

Izolator de sticlă RF

Descriere:

Izolatoarele din sticlă folosesc o structură de sinterizare a sticlă cu performanțe bune de etanșare. Ele pot fi utilizate cu conectori cu unde milimetrice, cum ar fi SMA și 2.92, și pot fi, de asemenea, utilizați direct între plăcile PCB, șabloane și șabloane și componente. Folosește sticlă (constanta dielectrică este de aproximativ 4,0) ca material izolator, iar conductorii interior și exterior sunt fabricați din material aliaj Kovar. După sinterizarea la temperatură înaltă, suprafața este nichelată cu aur. Izolatoarele de sticlă au avantajele dimensiunilor mici, greutății ușoare, etanșeității la aer și fiabilității ridicate. Ele sunt utilizate mai ales în ocazii cu cerințe de etanșare sau cerințe pentru volumul și greutatea produsului. Sunt potrivite pentru instalare intensivă. Conductorul interior poate fi conectat într-o varietate de moduri, cum ar fi conectare, montare pe suprafață, sudare și lipire cu sârmă de aur.

Solicită ofertă

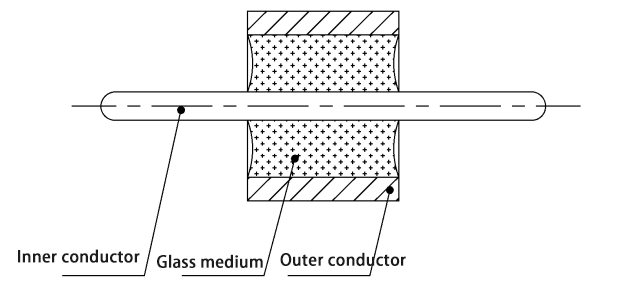

Structura de baza:
Izolatorul de sticlă constă de obicei din trei părți: conductor exterior, mediu de sticlă și conductor interior, iar structura sa de bază este prezentată în figura următoare.

Specificații tehnice și teste de fiabilitate:

Caracteristici electrice
impedanta caracteristica 50Ω sau altele Gama de frecvente DC~65GHz
Tensiune rezistentă dielectrică ≥500V Rezistenta de izolare ≥5000M Ω
Rezistenta de contact Conductor interior≤3m Ω Tensiune VSWR (50Ω) ≤ 1,05 0,008f ( f: GHz)
Conductor exterior ≤2m Ω Pierdere de inserție RF (50Ω) ≤0,05 √ f (f: GHz)
Proprietăți materiale și mecanice, de mediu
Conductor exterior Aliaje Delegabile Rata de scurgere a aerului ≤ 1,01*10 -9 Pa.m 3 /S
Conductor interior Aliaje degradabile Temperatura de functionare -65 ℃ ~ 165 ℃
Mediu de izolare Sticlă

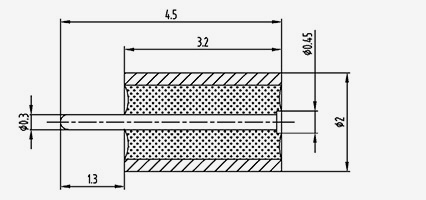

Dimensiuni de instalare recomandate pentru izolatoarele din sticlă

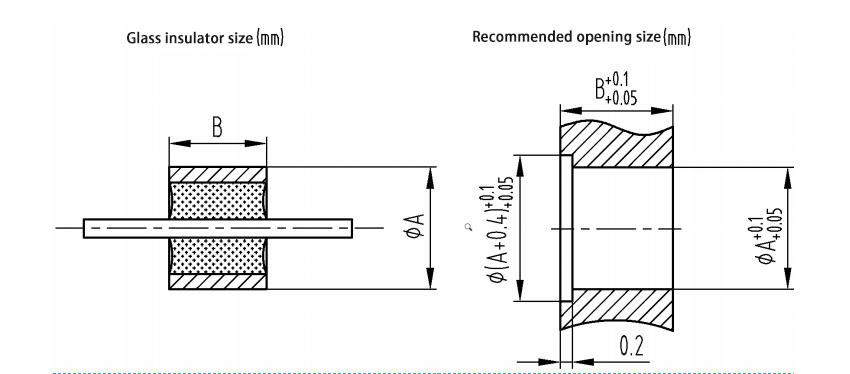

Dimensiunile recomandate ale deschiderii de instalare pentru izolatoarele de sticlă cu un singur miez sunt prezentate mai jos:

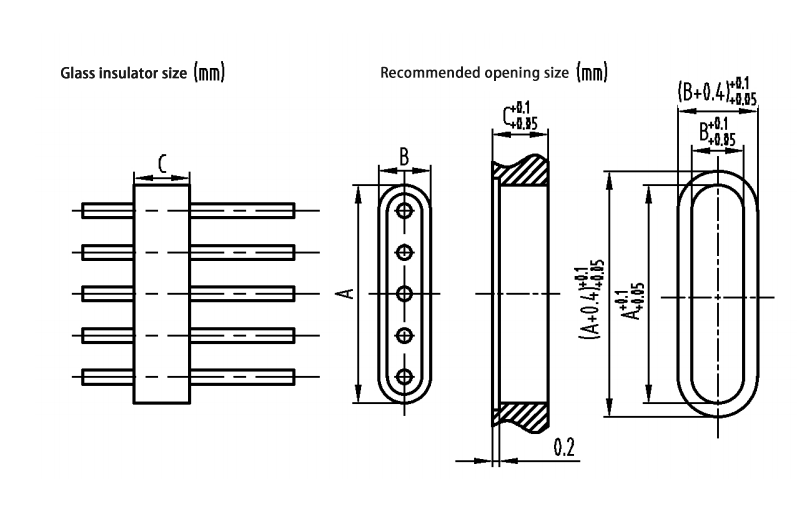

Dimensiunile recomandate ale deschiderii de montare pentru izolatoarele din sticlă multinucleu sunt prezentate mai jos:

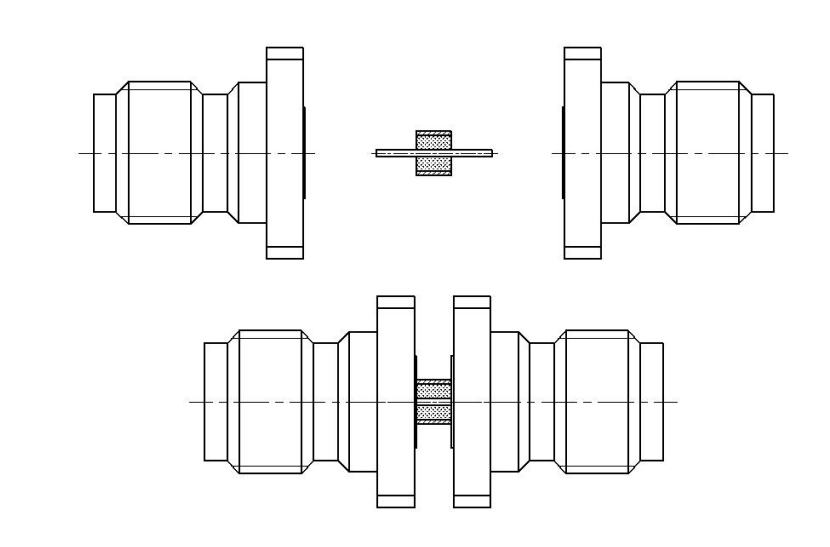

Testarea performanței electrice a izolatorului de sticlă:
Izolatori din sticlă cu impedanță caracteristică de 50 ohmi cu conectori standard SMA, 2,92, 2,4 etc. cu undă milimetrică cuplați la ambele capete pentru testarea performanței electrice.

RF SERIE

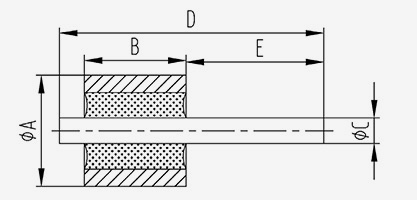

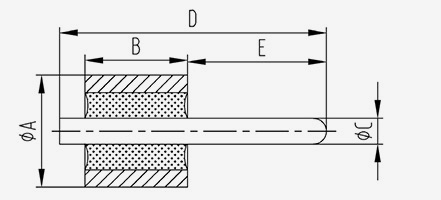

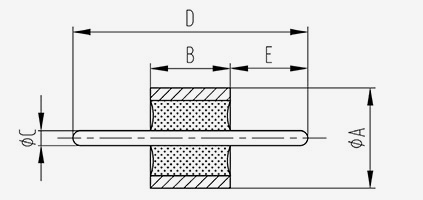

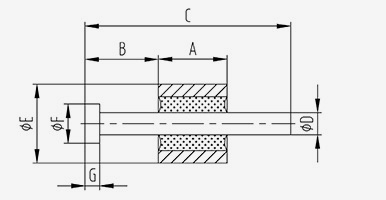

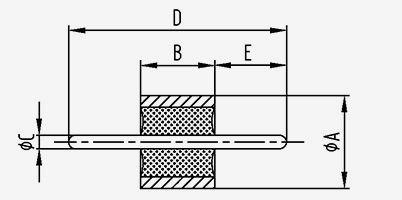

  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez

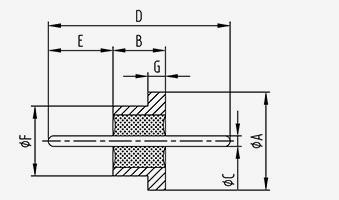

    Model Dimensiune (mm)
    O B C D E
    HS1710-0,23 (2,8-0,3) 1.73 1 0.23 2.8 0.3
    HS1710-0,23 (6,2-2,7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0,23(2-0,3) 1.73 1.4 0.23 2 0.3
    V1714-0,23(2,69-0,5) 1.73 1.4 0.23 2.7 0.5
    V1714-0.23(3.9-1.7) 1.73 1.4 0.23 3.9 1.7
    V1714-0,23(4,5-1,7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0,23(3-1,1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0,23(3,2-0,8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0.23(5.0-1.7) 1.73 1.9 0.23 5 1.7
    V1720-0,23(3,3-0,5) 1.73 2 0.23 3.3 0.5
    HS1720-0,23 (3,7-1,2) 1.73 2 0.23 3.7 1.2
    V1720-0,23(4,0-1,0) 1.73 2 0.23 4 1
    HS1720-0,23(6-2) 1.73 2 0.23 6 2
    V1724-0,23(3,7-0,5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0.23(4.5-1.7) 1.73 2.4 0.23 4.5 1.7
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    V1727-0.23(4.0-0.5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0,23(4-0,5) 1.73 2.8 0.23 4 0.5
    HS1730-0,23 (4,3-0,5) 1.73 3 0.23 4.3 0.5
    V1730-0,23(5,0-1,0) 1.73 3 0.23 5 1
    HS1734-0.23-01 1.73 3.4 0.23 5.2 1
    HS1744-0.23-01 1.73 4.4 0.23 6.2 1
    HS1749-0,23(8,9-2,0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0,23(6,6-0,5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0,3 (2,55-0,35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0,3(3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0,3(3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0,3 (3,8-1,2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0,3 (4,7-0,8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS1917-0.3(3.45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0.3(5.8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0,3 (7,8-4,2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0.3(3.5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0,3(4,6-0,4) 1.9 3.4 0.3 4.6 0.4
    HS2006-0.3(3.2-2) 2 0.6 0.3 3.2 2
    HS2008-0,3 (1,32-0,26) 2 0.8 0.3 1.32 0.26
    HS2008F 2 0.8 0.3 1.7 0.45
    HS2008-0,3 (1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2008-0,3 (2,8-1,0) 2 0.8 0.3 2.8 1
    HS2008-0,3 (3,0-1,5) 2 0.8 0.3 3 1.5
    HS2008-0,3 (3,4-0,8) 2 0.8 0.3 3.4 0.8
    HS2008-0,3 (3,6-1,2) 2 0.8 0.3 3.6 1.2
    HS2008-0,3 (5,4-2,6) 2 0.8 0.3 5.4 2.6
    HS2008-0.3(6-2.6) 2 0.8 0.3 6 2.6
    HS2010-0,3 (2,1-0,7) 2 1 0.3 2.1 0.7
    HS2010-0,3 (2,5-1) 2 1 0.3 2.5 1
    HS2010-0,3 (3,2-1,2) 2 1 0.3 3.2 1.2
    HS2011-0.3(2.1-0.5) 2 1.1 0.3 2.1 0.5
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2012A 2 1.2 0.3 3.5 1.2
    HS2012-0,3(6-1,8) 2 1.2 0.3 6 1.8
    HS2012-0,3 (6,7-1,5) 2 1.2 0.3 6.7 1.5
    HS2013-0,3 (2,3-0,5) 2 1.3 0.3 2.3 0.5
    HS2014-0,3 (1,92-0,26) 2 1.4 0.3 1.92 0.26
    HS2014-0,3 (2,12-0,36) 2 1.4 0.3 2.12 0.36
    HS2014-0,3 (2,4-0,5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    HS2014-0,3 (4,4-1,5) 2 1.4 0.3 4.4 1.5
    HS2014-0.3(4.4-1) 2 1.4 0.3 4.4 1
    HS2014-0,3 (4,55-1,5) 2 1.4 0.3 4.55 1.5
    HS2014-0,3 (4,65-1,5) 2 1.4 0.3 4.65 1.5
    HS2014-0,3 (5,5-1,9) 2 1.4 0.3 5.5 1.9
    HS2014-0,3 (5,7-1,8) 2 1.4 0.3 5.7 1.8
    HS2014-0,3 (8,0-4,6) 2 1.4 0.3 8 4.6
    HS2014-0.3(8-1.9) 2 1.4 0.3 8 1.9
    HS2015-0,3 (3,25-0,75) 2 1.5 0.3 3.25 0.75
    HS2016-0,3 (2,7-0,7) 2 1.6 0.3 2.7 0.7
    HS2016-0.3(2.8-0.5) 2 1.6 0.3 2.8 0.5
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2016-0,3 (3,5-1,2) 2 1.6 0.3 3.5 1.2
    HS2016-0,3(3,6-1) 2 1.6 0.3 3.6 1
    HS2016-0,3 (3,9-0,4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    HS2016-0.3(4.1-1) 2 1.6 0.3 4.1 1
    HS2016-0,3 (4,2-0,8) 2 1.6 0.3 4.2 0.8
    HS2016-0,3 (4,6-1,2) 2 1.6 0.3 4.6 1.2
    HS2016-0,3 (4,6-1,8) 2 1.6 0.3 4.6 1.8
    Ka2016-0,3(5-2,9) 2 1.6 0.3 5 2.9
    HS2016-0,3 (5,2-1,8) 2 1.6 0.3 5.2 1.8
    HS2016-0,3 (8,0-4,6) 2 1.6 0.3 8 4.6
    HS2016-0,3 (8-1,8) 2 1.6 0.3 8 1.8
    HS2016-0.3(12-2.4) 2 1.6 0.3 12 2.4
    HS2016-0,3 (20,4-4,6) 2 1.6 0.3 20.4 4.6
    HS2017-0,3 (3,3-0,8) 2 1.7 0.3 3.3 0.8
    HS2017-0,3 (8,5-2,0) 2 1.7 0.3 8.5 2
    HS2018-0,3 (3,5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    HS2020-0,3(3,4-0,4) 2 2 0.3 3.4 0.4
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2020-0,3 (3,8-0,8) 2 2 0.3 3.8 0.8
    HS2020-0,3 (5,6-2,8) 2 2 0.3 5.6 2.8
    HS2020-0,3 (5,7-2,9) 2 2 0.3 5.7 2.9
    HS2020-0.3(6-2) 2 2 0.3 6 2
    HS2020-0.3(12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    HS2022-0,3 (3,2-0,7) 2 2.2 0.3 3.2 0.7
    HS2023-0,3 (3,35-0,7) 2 2.3 0.3 3.35 0.7
    HS2023-0,3 (3,7-0,7) 2 2.3 0.3 3.7 0.7
    HS2025-0,3 (4,8-0,9) 2 2.5 0.3 4.8 0.9
    HS2025-0,3(6-1,5) 2 2.5 0.3 6 1.5
    HS2025-0,38(7,4-1,4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0,3 (4,9-0,5) 2 2.8 0.3 4.9 0.5
    HS2029-0,3 (4,1-0,8) 2 2.9 0.3 4.1 0.8
    HS2029-0,3 (4,9-0,5) 2 2.9 0.3 4.9 0.5
    HS2030-0,3 (5,2-1,5) 2 3 0.3 5.2 1.5
    HS2030-0,3 (5,8-1) 2 3 0.3 5.8 1
    HS2030-0.3(8-2) 2 3 0.3 8 2
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2030-0,3(9-1,5) 2 3 0.3 9 1.5
    HS2034-0,3 (4,4-0,7) 2 3.4 0.3 4.4 0.7
    HS2035-0,3 (6,6-1,8) 2 3.5 0.3 6.6 1.8
    HS2035-0,3 (6,65-1,3) 2 3.5 0.3 6.65 1.3
    HS2035-0,3 (7,1-1,3) 2 3.5 0.3 7.1 1.3
    HS2035-0,3(9,5-3) 2 3.5 0.3 9.5 3
    HS2036-0,3 (5,7-0,7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0,7(11,5-2) 2 4.5 0.7 11.5 2
    HS2050-0,3 (6,4-0,7) 2 5 0.3 6.4 0.7
    HS2507-0,38(2,2-0,3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0,38(1,8-0,3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0,38(2-0,5) 2.5 0.8 0.38 2 0.5
    HS2510-0,38(3,6-1,3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0,38(7-3) 2.5 1 0.38 7 3
    HS2511-0.38(2..4-0.5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0,38(3,7-0,6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0,38(3,1-0,8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0.3(3.2-1.1) 4.4 1.4 0.3 3.2 1.1
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2516-0,3 (7,5-2,14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0,3(8-1,8) 2.5 1.6 0.3 8 1.8
    HS2516-0,38(3,5-0,7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0,38(4,1-1,25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0,38(4,3-1,2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38(2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38(2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0,38(4-1,5) 2.5 1.6 0.38 4 1.5
    HS2516-0,38(4,5-1,2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0,38(4,6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0,38(4,8-1,2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0,38(4,9-1,5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0,38(5,1-1,6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0,38(5,3-1,2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38(5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0,38(6,1-1,3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0.38(7.1-1.4) 2.5 1.6 0.38 7.1 1.4
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2516-0,38(7,41-1,27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0.38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0,38(8-1,8) 2.5 1.6 0.38 8 1.8
    RF2516-0,38(8-4,6) 2.5 1.6 0.38 8 4.6
    HS2516-0,38(8-5) 2.5 1.6 0.38 8 5
    K2516-0,38(8-1,5) 2.5 1.6 0.38 8 1.5
    K2516-0,38(8-5,9) 2.5 1.6 0.38 8 5.9
    HS2516-0,38(11,6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0,38(12-2,0) 2.5 1.6 0.38 12 2
    HS2520-0,38(6-2) 2.5 2 0.38 6 2
    HS2520-0,38(7,4-1,4) 2.5 2 0.38 7.4 1.4
    HS2520-0,38 (7,8-1,4) 2.5 2 0.38 7.8 1.4
    HS2520-0,38(9,0-2,0) 2.5 2 0.38 9 2
    HS2520-0,38(12-5) 2.5 2 0.38 12 5
    HS2520-0,38(15-2) 2.5 2 0.38 15 2
    HS2524-0,38(5,7-1,1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0,38(6,6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0,38(3,6-0,3) 2.5 3 0.38 3.6 0.3
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    Ka2530-0,38(4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0,38 (7,5-1,5) 2.5 3 0.38 7.5 1.5
    HS2530-0,38(8-0,4) 2.5 3 0.38 8 0.4
    HS2530-0,38(8-2) 2.5 3 0.38 8 2
    HS2530-0,38(9-3) 2.5 3 0.38 9 3
    HS2530-0,38(12-2,2) 2.5 3 0.38 12 2.2
    HS2530-0,38(13,9-8,2) 2.5 3 0.38 13.9 8.2
    HS2530-0,38(20-4) 2.5 3 0.38 20 4
    HS2533-0,38(6,5-1,2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0,38(7,5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0,38(7,7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0,38(11-1,8) 2.5 4 0.38 11 1.8
    HS2545-0,38(8-1,3) 2.5 4.5 0.38 8 1.3
    HS2550-0,38 (6,9-1,5) 2.5 5 0.38 6.9 1.5
    HS2550-0,38(11-2) 2.5 5 0.38 11 2
    HS2558-0,38(14,8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0,38(12-1,3) 2.5 7.5 0.38 12 1.3
    HS2810-0,45(3,3-0,35) 2.8 1 0.45 3.3 0.35
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2815-0,45 (5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45 (4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0,45(4,9-1,8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45(5,1-1,5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0,45(5,2-1,1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0,45(5,4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0,45(5,6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0,45(6,2-1,8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45(8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0,45(8-1,8) 2.8 1.6 0.45 8 1.8
    HS2816-0,45(11,6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0,45(12-3,0) 2.8 1.6 0.45 12 3
    HS2831-0,45(5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0,45(8,3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0,5 (4,3-0,8) 3 1.5 0.5 4.3 0.8
    HS3016-0,5 (3,4-0,9) 3 1.6 0.5 3.4 0.9
    HS3016-0,5(4,6-1) 3 1.6 0.5 4.6 1
    HS3016-0,5 (4,6-1,5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS3016-0,5(5,6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0,5 (6,6-2,5) 3 1.6 0.5 6.6 2.5
    HS3016-0,5 (7,5-2) 3 1.6 0.5 7.5 2
    HS3016-0,5 (7,5-3,9) 3 1.6 0.5 7.5 3.9
    HS3016-0,5 (7,8-2,0) 3 1.6 0.5 7.8 2
    HS3016-0,5 (9,65-3,05) 3 1.6 0.5 9.65 3.05
    HS3016-0,5(12-5,0) 3 1.6 0.5 12 5
    HS3016-0,5 (14,3-1,5) 3 1.6 0.5 14.3 1.5
    HS3020-0,5(5-1,8) 3 2 0.5 5 1.8
    HS3020-0,5 (6,0-1,5) 3 2 0.5 6 1.5
    HS3020-0,5 (6,5-2,2) 3 2 0.5 6.5 2.2
    HS3020-0,5 (6,5-2,3) 3 2 0.5 6.5 2.3
    HS3020-0,5 (6,8-1,8) 3 2 0.5 6.8 1.8
    HS3020-0,5 (7,5-2,2) 3 2 0.5 7.5 2.2
    HS3020-0,5(8-2) 3 2 0.5 8 2
    HS3020-0,5 (8,5-2,2) 3 2 0.5 8.5 2.2
    HS3020-0,5 (8,5-4,3) 3 2 0.5 8.5 4.3
    HS3020-0,5(10-4) 3 2 0.5 10 4
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS3020-0,5 (10-1,5) 3 2 0.5 10 1.5
    HS3020-0,5(12-4,0) 3 2 0.5 12 4
    HS3020-0,5(12-5,0) 3 2 0.5 12 5
    HS3020-0,5 (12-6) 3 2 0.5 12 6
    HS3020-0,5(15-2) 3 2 0.5 15 2
    HS3025-0,5 (5,4-1,2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0,5 (6,5-2) 3 3 0.5 6.5 2
    HS3030-0,5 (6,6-1,8) 3 3 0.5 6.6 1.8
    HS3030-0,5(7,5-2)-R 3 3 0.5 7.5 2
    HS3030-0,5 (8,8-1,8) 3 3 0.5 8.8 1.8
    HS3030-0,5(10-2) 3 3 0.5 10 2
    HS3030-0,5(12-3) 3 3 0.5 12 3
    HS3030-0,5(12-2) 3 3 0.5 12 2
    HS3030-0,5(14-4,0) 3 3 0.5 14 4
    HS3035-0,5(6-1) 3 3.5 0.5 6 1
    HS3035-0,5(11,5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0,5(9,0-2,2) 3 4.2 0.5 9 2.2
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS3045-0,5(8,5-2) 3 4.5 0.5 8.5 2
    HS3047-0,5 (9,4-2,2) 3 4.7 0.5 9.4 2.2
    HS3047-0,5(12-5,1) 3 4.7 0.5 12 5.1
    HS3050-0,5(9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0,5(12,5-3) 3 5.7 0.5 12.5 3
    HS3620-0,5(9-2,5) 3.6 2 0.5 9 2.5
    HS3616-0,6 (12,2-1,6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0,6 (6,5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0,8(27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0,8 (5,9-2,45) 5 1 0.8 5.9 2.45
    HS5015-0,8 (7,3-4,9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0,8(8,6-3,0) 5 1.6 0.8 8.6 3
    HS5030-0,8(17,2-2) 5 3 0.8 17.2 2
    HS5040-0,8(12-3) 5 4 0.8 12 3
    HS5060-0,8 (11,5-2,5) 5 6 0.8 11.5 2.5
    HS5065-0.8(13.7-3) 5 6.5 0.8 13.7 3
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS5065-0,8(15,5-3) 5 6.5 0.8 15.5 3
    HS5516-0,9(8,3-2,8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0,9 (8,5-2,8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0,9 (8,7-2,8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0,9 (8,9-2,8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0,9(9,1-2,8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0,9(11,9-2,8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0,9(12,6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0,9(13,8-2,8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0,9 (9,7-1,6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0.9(16-5) 5.5 2.5 0.9 16 5
    HS5530-0,9 (8,8-2,3) 5.5 3 0.9 8.8 2.3
    HS5530-0,9 (9,6-2,3) 5.5 3 0.9 9.6 2.3
    HS5530-0,9 (13,8-2,8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0(8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0,9(7-1,5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • Impedanță caracteristică 50Ω - cap plat cu un singur nucleu
    Impedanță caracteristică 50Ω - cap plat cu un singur nucleu
    Model Dimensiune (mm)
    O B C D E
    Ka2008-0,3(1,4-0,3) 2 0.8 0.3 1.4 0.3
    HS2008-0,3 (1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0,3(1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2010-0,3 (1,9-0,35) 2 1 0.3 1.9 0.35
    HS2010-0,3(2-0,5) 2 1 0.3 2 0.5
    HS2010-0,3 (2,5-0,5) 2 1 0.3 2.5 0.5
    HS2013-0,3 (2,4-0,4) 2 1.3 0.3 2.4 0.4
    HS2014-0,3 (2,6-0,4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    HS2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    HS2016-0,3 (3,3-0,7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    HS2016-0,3(5,6-2) 2 1.6 0.3 5.6 2
    HS2019-0,3(3-0,35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    HS2020-0,3 (3,6-0,8) 2 2 0.3 3.6 0.8
    HS2030-0.3(4.2-0.7) 2 3 0.3 4.2 0.7
  • 50Ω impedanță caracteristică-cap rotund cu un singur miez
    50Ω impedanță caracteristică-cap rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS8740-1.38(8.4-3.2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5(9-3) 9.4 3 1.5 9 3
    HS9430-1.5(11-4) 9.4 3 1.5 11 4
    HS9640-1,5 (9,2-3,2) 9.6 4 1.5 9.2 3.2
    HS10050-1.7(15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • 50Ω impedanță caracteristică - vârf rotund cu un singur nucleu
    50Ω impedanță caracteristică - vârf rotund cu un singur nucleu
    Model Dimensiune (mm)
    O B C D E
    HS2330-0,23(5,3-0,3) 2.3 3 0.23 5.3 0.3
    HS2815-0,3(5,2-1,2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0,3 (7,2-1,2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0,3(7,1-1,3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0,5(14,4-3,7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0.5(11.5-6) 3.5 2.5 0.5 11.5 6
  • Impedanță caracteristică 50Ω - cap plat cu un singur nucleu
    Impedanță caracteristică 50Ω - cap plat cu un singur nucleu
    Model Dimensiune (mm)
    O B C D E
    HS2516-0,38(5,1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0,38(7,37-4,5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0.38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0,38 (3,2-0,5) 2.5 2 0.38 3.2 0.5
    HS2525-0.38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0,38 (7,5-2,5) 2.5 3 0.38 7.5 2.5
    HS2816-0,45(4,9-1,8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45-01 2.8 1.6 0.45 5 3
    HS2816-0,45(6-1,5) 2.8 1.6 0.45 6 1.5
    HS3030-0,5(7,5-2) 3 3 0.5 7.5 2
  • Impedanță caracteristică 50Ω - vârf rotund plat cu un singur nucleu
    Impedanță caracteristică 50Ω - vârf rotund plat cu un singur nucleu
    Model Dimensiune (mm)
    O B C D E
    HS2006-0.3(3.1-1.8) 2 0.6 0.3 3.1 1.8
    HS2010-0,3(3,5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0,3 (6,4-1,8) 2 3.5 0.3 6.4 1.8
    HS2816-0,45 (11,7-7,6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0,5 (10-6,5) 3 2 0.5 10 6.5
    HS3216-0,5(7,1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1.0(10.2-3.5) 6.4 4.8 1 10.2 3.5
  • Ka2032-0,3 (4,5-1,3)
    Ka2032-0,3 (4,5-1,3)
    Model
    Ka2032-0,3(4,5-1,3)

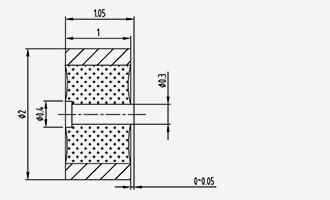

  • K2010-0,3 (1,05-0,05)
    K2010-0,3 (1,05-0,05)
    Model
    K2010-0.3(1.05-0.05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Model
    HS2510-0.3-02

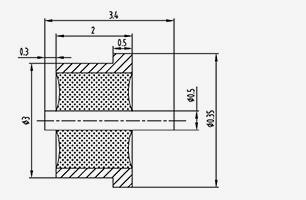

  • HS3520-0,5 (3,4-0,3)
    HS3520-0,5 (3,4-0,3)
    Model
    HS3520-0,5(3,4-0,3)

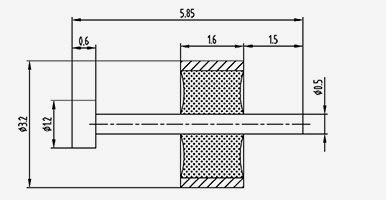

  • Ka3216-0,5 (5,85-1,5)
    Ka3216-0,5 (5,85-1,5)
    Model
    Ka3216-0,5(5,85-1,5)
  • K2515-0,38(2,9-0,3)
    K2515-0,38(2,9-0,3)
    Model
    K2515-0,38(2,9-0,3)

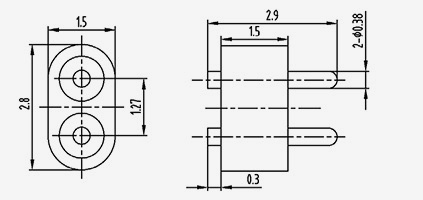

  • 2-K482515-0,38(2,9-0,3)
    2-K482515-0,38(2,9-0,3)
    Model
    2-K482515-0,38(2,9-0,3)

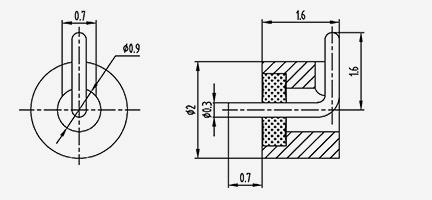

  • KW2016-0,3(0,7-1,6)
    KW2016-0,3(0,7-1,6)
    Model
    KW2016-0,3(0,7-1,6)

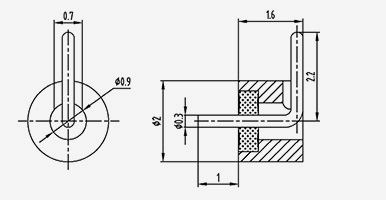

  • KW2016-0,3(1-2,2)
    KW2016-0,3(1-2,2)
    Model
    KW2016-0.3(1-2.2)
  • KW2025-0,3(1-2,2)
    KW2025-0,3(1-2,2)
    Model
    KW2025-0.3(1-2.2)
  • JPW2040-0.3-01
    JPW2040-0.3-01
    Model
    JPW2040-0.3-01
  • KW2018-0,3 (0,95-2,1)
    KW2018-0,3 (0,95-2,1)
    Model
    KW2018-0,3(0,95-2,1)
  • Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    JD1515-0,4(5-1,5) 1.5 1.5 0.4 5 5
    JD1615-0,4 (8-1,9) 1.6 1.5 0.4 8 8
    JD1616-0,4(30-14,2) 1.6 1.6 0.4 30 30
    JD1614-0,45(11,4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0,45 (4,65-1,05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0,45(16-4) 1.6 1.6 0.45 16 16
    JD1616-0,45(30-14,2) 1.6 1.6 0.45 30 30
    JD2020-0,45 (6,3-3) 2 2 0.45 6.3 6.3
    JD2020-0,45(10-4) 2 2 0.45 10 10
    JD1614-0,5(9-4) 1.6 1.4 0.5 9 9
    JD1616-0,5(30-14,2) 1.6 1.6 0.5 30 30
    JD1619-0,5(5,1-2) 1.6 1.9 0.5 5.1 5.1
    HS2015-0,5 (7,5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0,5(12-5,8)-R 2 1.6 0.5 12 12
    HS2018-0,5 (9,5-1,5) 2 1.8 0.5 9.5 9.5
    HS2018-0,5 (11,5-7,2) 2 1.8 0.5 11.5 11.5
    HS2030-0,5(10-2) 2 3 0.5 10 10
    JD1919-0,6(7,9-1,9)-R 1.9 1.9 0.6 7.9 7.9
  • Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    HS2040-0,6(6-1) 2 4 0.6 6 1
    JD1818-0.7(10-6) 1.8 1.8 0.7 10 6
    JD1818-0,7 (22,2-0,4) 1.8 1.8 0.7 22.2 0.4
    HS2016-0,7 (4,6-1,5) 2 1.6 0.7 4.6 1.5
    HS2016-0,7 (6,3-1,5) 2 1.6 0.7 6.3 1.5
    HS2016-0,7(7,1-1,5)-R 2 1.6 0.7 7.1 1.5
    HS2016-0,7 (7,6-1,5) 2 1.6 0.7 7.6 1.5
    HS2016-0,7 (9,6-4) 2 1.6 0.7 9.6 4
    K2016-0.7(11-4.6) 2 1.6 0.7 11 4.6
    HS2016-0,7 (11,6-5) 2 1.6 0.7 11.6 5
    HS2016-0,7 (17-15,1) 2 1.6 0.7 17 15.1
    HS2016-0.7(20-0.3) 2 1.6 0.7 20 0.3
    HS2017-0,7 (9,7-3) 2 1.7 0.7 9.7 3
    HS2035-0.7(13-3) 2 3.5 0.7 13 3
    HS2020-0,75 (12-4) 2 2 0.75 12 4
    HS2015-0,8(6,5-3) 2 1.5 0.8 6.5 3
    JD2015-0,8(10,5-3) 2 1.5 0.8 10.5 3
    JD2063-0,5(10,3-2) 2 6.3 0.5 10.3 2
  • Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Impedanță caracteristică fără 50Ω - vârf rotund cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    JD2518-0,8(12,8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0,8(14-4) 2.5 2 0.8 14 4
    JD2540-0,8(10-4) 2.5 4 0.8 10 4
    JD3218-0,8(51,8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0,9 (6,6-1,8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1(6,6-2) 2.8 1.6 1 6.6 2
    K2816-1.0(16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1.3(10.2-6.1) 3 1.5 1.3 10.2 6.1
    JD3015-1.3(10.5-3) 3 1.5 1.3 10.5 3
    JD3430-1,4 (10,5-4,5) 3.4 3 1.4 10.5 4.5
    JD12940-1.7(10-3) 12.9 4 1.7 10 3
    JD3916-2(6.6-2) 3.9 1.6 2 6.6 2
  • Non-50Ω impedanță caracteristică-cap plat cu un singur miez
    Non-50Ω impedanță caracteristică-cap plat cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    JD1510-0.3-01 1.5 1 0.3 5.5 1.5
    JD1315-0,35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0,4 (4,5-0,5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0.4-01 1.5 1.6 0.4 14.6 1
    JD1615-0,5 (7-0,5) 1.6 1.5 0.5 7 0.5
    JD1619-0,5 (8,7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0,5 (10,3-4,6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0,5 (4,5-0,6) 2 1.6 0.5 4.5 0.6
    JD2016-0,5(12-5,8) 2 1.6 0.5 12 5.8
    JD2020-0.5-01 2 2 0.5 5.2 0.5
    JD2044-0,5 (6,3-0,4) 2 4.4 0.5 6.3 0.4
    JD1919-0,6 (7,9-1,9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0,7(6,0-3,0) 2 1 0.7 6 3
    JD2015-0,8(6,5-3) 2 1.5 0.8 6.5 3
    RF2016-0,8(6,6-4,5) 2 1.6 0.8 6.6 4.5
    JD2816-1(10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Impedanță caracteristică fără 50Ω - vârf rotund plat cu un singur miez
    Impedanță caracteristică fără 50Ω - vârf rotund plat cu un singur miez
    Model Dimensiune (mm)
    O B C D E
    RF1515-0,38(2,9-0,3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0,5 (17,9-0,5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0,5 (9-2,5) 1.6 1.5 0.5 9 2.5
    JD2016-0,7 (8,1-4,5) 2 1.6 0.7 8.4 4.5
    JD2040-0,6 (10-4,5) 2 4 0.6 10 4.5
    JD2016-0,7 (9,1-2,5) 2 1.6 0.7 9.1 2.5
    JD2035-0.7(22-3) 2 3.5 0.7 22 3
  • Impedanta caracteristica non-50Ω - Tip cap de cui
    Impedanta caracteristica non-50Ω - Tip cap de cui
    Model Dimensiune (mm)
    O B C D E F G
    JD1616-0,45 (4,2-1,5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,2-0,8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,9-1,5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0,45(7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0,5 (7,5-0,5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0,5 (10,5-0,5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0,5 (20-0,5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0,7 (7,1-1,5)
    JP2016-0,7 (7,1-1,5)
    Model
    JP2016-0,7 (7,1-1,5)

    Model Dimensiune (mm)
    O B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Impedanta caracteristica non-50Ω - Tip cap de cui
    Impedanta caracteristica non-50Ω - Tip cap de cui
    Model Dimensiune (mm)
    O B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • JD1516-0.4-02
    JD1516-0.4-02
    Model
    JD1516-0.4-02
  • RF1816-0,8(6,6-4,5)-2
    RF1816-0,8(6,6-4,5)-2
    Model
    RF1816-0,8(6,6-4,5)-2

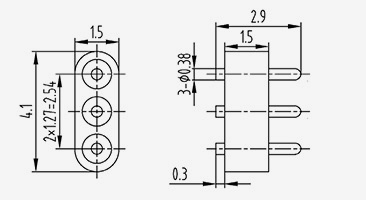

  • 2-RF281515-0,38(2,9-0,3)
    2-RF281515-0,38(2,9-0,3)
    Model
    2-RF281515-0,38(2,9-0,3)
  • 2-RF301516-0,5(5,85-1,5)
    2-RF301516-0,5(5,85-1,5)
    Model
    2-RF301516-0,5(5,85-1,5)
  • JD301520-0.5-01
    JD301520-0.5-01
    Model
    JD301520-0.5-01
  • JD301515-0.5-01
    JD301515-0.5-01
    Model
    JD301515-0.5-01
  • JD201315-0.35-01
    JD201315-0.35-01
    Model
    JD301515-0.5-01
  • JD271516-0.4-02
    JD271516-0.4-02
    Model
    JD271516-0.4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Model
    JD271516-0.4-01
  • JD2615-0.35-01
    JD2615-0.35-01
    Model
    JD2615-0.35-01
  • 3-RF411515-0,38(2,9-0,3)
    3-RF411515-0,38(2,9-0,3)
    Model
    3-RF411515-0,38(2,9-0,3)
  • 3-RF421516-0,5(5,85-1,5)
    3-RF421516-0,5(5,85-1,5)
    Model
    3-RF421516-0,5(5,85-1,5)
  • JD261516-0.3-01
    JD261516-0.3-01
    Model
    JD261516-0.3-01
  • JD391516-0.4-01
    JD391516-0.4-01
    Model
    JD391516-0.4-01
  • JD2815-0.35-01
    JD2815-0.35-01
    Model
    JD2815-0.35-01

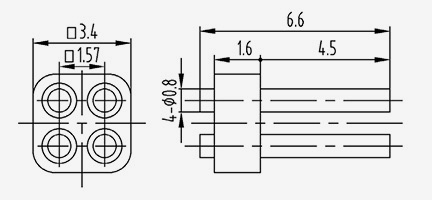

  • RF3416-0,8(6,6-4,5)-4
    RF3416-0,8(6,6-4,5)-4
    Model
    RF3416-0,8(6,6-4,5)-4
  • 4-RF3416-0,5(5,85-1,5)
    4-RF3416-0,5(5,85-1,5)
    Model
    4-RF3416-0,5(5,85-1,5)
  • JD341315-0.35-01
    JD341315-0.35-01
    Model
    JD341315-0.35-01
  • JD272716-0.4-01
    JD272716-0.4-01
    Model
    JD272716-0.4-01
  • JD511516-0.4-01
    JD511516-0.4-01
    Model
    JD511516-0.4-01
  • JD2016-0.3-01
    JD2016-0.3-01
    Model
    JD2016-0.3-01
  • JD3115-0.35-01
    JD3115-0.35-01
    Model
    JD3115-0.35-01
  • JD631516-0.4-01
    JD631516-0.4-01
    Model
    JD631516-0.4-01
  • RF1816-0,8(6,6-4,5)-6
    RF1816-0,8(6,6-4,5)-6
    Model
    RF1816-0,8(6,6-4,5)-6

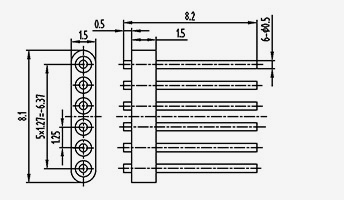

  • 6-RF811515-0,5(0,5-8,2)
    6-RF811515-0,5(0,5-8,2)
    Model
    6-RF811515-0,5(0,5-8,2)
  • 6-RF821515-0,5(5,5-2,5)
    6-RF821515-0,5(5,5-2,5)
    Model
    6-RF821515-0,5(5,5-2,5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Model
    JD501516-0.4-01
  • JD811520-0,5-0,1
    JD811520-0,5-0,1
    Model
    JD811520-0,5-0,1
  • 7-RF941515-0,5(5,5-2,5)
    7-RF941515-0,5(5,5-2,5)
    Model
    7-RF941515-0,5(5,5-2,5)
  • JD1201515-0.5-01
    JD1201515-0.5-01
    Model
    JD1201515-0.5-01
  • JMC-265-JH
    JMC-265-JH
    Model
    JMC-265-JH
  • JD1201515-0.5-02
    JD1201515-0.5-02
    Model
    JD1201515-0.5-02
  • RF1816-0,8(6,6-4,5)-9
    RF1816-0,8(6,6-4,5)-9
    Model
    RF1816-0,8(6,6-4,5)-9
  • JYZ22-0,45-01
    JYZ22-0,45-01
    Model
    JYZ22-0.45-01

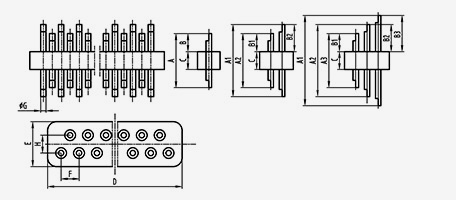

  • Impedanță caracteristică non-50Ω - Multi-Core
    Impedanță caracteristică non-50Ω - Multi-Core
    Model Dimensiune (mm)
    O B C D E F G H o tragere prin tragere rând Încetarea
    JD156018-0,3(27,2-0,8)-8 27.2 0.8 1.4 6 1.8 0.6 0.3 0 8 1 Lipirea feței superioare a conductorului interior
    JD151152-0,3(4,5-1,5)-9 4.5 1.5 1.5 11.5 2 1.27 0.3 0 9 1 Lipirea
    2-JD162020-0,3(5-1,7)-4 O1=5
    O2=3.6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.57 4 2 Lipire plată pe ambele părți ale conductoarelor interioare
    2-JD162020-0,3(7,6-1,7)-4 O1=7.6
    O2=3.6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.56 4 2 Lipire plată pe ambele părți ale capetelor conductorului interior
    JD158215-0,38(7-0,8)-6 7 0.8 1.5 8.2 1.5 1.27 0.38 0 6 1 Lipirea feței capului unghiei superioare
    JD153015-0,38(8-1,9)-2 8 1.9 1.5 3 1.5 1.27 0.38 0 2 1 Sudat
    2-JD162525-0,38(10,6-3,5)-4 10.6 3.5 1.6 2.5 2.5 0.71 0.38 0.71 4 2 Lipirea
    2-JD187425-0,38(3,8-1)-16 O1=3.8
    O2=5.2     		B1=1
    B2=1,7     		1.8 7.4 2.5
    4     		0.88 0.38 1.02 16 2 Capetele conductoarelor interioare turtite și legate lateral
    JD1510516-0,45(7,5-2)-8 7.5 2 1.5 10.5 1.6 1.27 0.45 0 8 1 Lipirea
    JD155515-0,5(5,7-1,7}-4 5.7 1.7 1.5 5.5 1.5 1.27 0.5 0 4 1 Conductor interior partea superioară lipire aplatizată
    JD1512015-0,5(5,8-2,5)-9 5.8 2.5 1.5 12 1.5 1.27 0.5 0 9 1 Lipirea laterală aplatizată a conductorului interior inferior
    JD153015-0,5(7-0,5)-2 7 0.5 1.5 3 1.5 1.27 0.5 0 2 1 Legarea conductorului interior se termină
  • Impedanță caracteristică non-50Ω - Multi-Core
    Impedanță caracteristică non-50Ω - Multi-Core
    Model Dimensiune (mm)
    O B C D E F G H o tragere prin tragere rând Încetarea
    JD153815-0,5(7,7-1,2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Conductor interior partea superioară lipire aplatizată
    JD153015-0,5(13,5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Sudare
    JD1613215-0,5(10,6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Lipirea
    JD302915-0,5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Lipirea feței superioare a conductorului interior
    2-JD165528-0,5(7,6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Lipirea feței superioare a conductorului interior
    2-JD154330-0,5(5,8-2)-5 Ol=5.8
    O2=5.1     		B1=2
    B2=1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Lipire Aplatizare partea superioară
    2-JD156830-0,5(5,8-2)-9 Ol=5.8
    O2=5.1     		B1=2
    B2=1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Sudarea Aplatizarea părții superioare a conductorului interior
    2-JD1512030-0,5(9,3-2,8)-18 O1=9.3
    O2=8     		B1=2,8
    B2=1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Sudare Flattening of inner conductor ends
    3-JD155545-0,5(9,5-4)-12 Ol=9.5
    O2=7.5
    O3=5.5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Lipirea
    2-JD207015-0,6(7-3)-10 O1=7
    O2=6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Conductor interior aplatizat și lipit pe ambele părți
    2-JD3012230-0,6(10,8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Partea conductorului interioară inferioară lipire aplatizată
  • JYZ22-0,45-02
    JYZ22-0,45-02
    Model
    JYZ22-0.45-02

PĂSTREAZĂ LEGĂTURA

TRIMITE

PRODUSE CONEXE

Despre noi
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. este China Izolator de sticlă RF Furnizor și Personalizat Izolator de sticlă RF Companie. Suntem un producător specializat în producția, prelucrarea și comerțul componentelor de comunicații, cu peste 30 de ani de experiență în conectori coaxiali RF, adaptoare și ansambluri de cabluri. Compania a dezvoltat acum propriul atelier de prelucrare, atelier de galvanizare, atelier de asamblare și un grup de furnizori stabili și de încredere. Scopul companiei este de a oferi clienților produse de înaltă calitate. Principalele produse sunt conectorii coaxiali RF, adaptoarele, ansamblurile de cabluri de înaltă frecvență și ansamblurile de cabluri cu intermodulație redusă. În plus, compania poate oferi și servicii pentru clienții cu nevoi personalizate, pentru a satisface cerințele speciale ale clienților privind produsele. Produsele companiei sunt utilizate pe scară largă în domenii precum aerospațial, stații de bază de comunicații, echipamente medicale și alte domenii de înaltă tehnologie. La momentul reformei, inovării, dezvoltării și creșterii întreprinderii, compania s-a alăturat de bunăvoie sistemului internațional de management al calității ISO9001 și a îmbunătățit continuu nivelul de management, pentru a oferi produse și servicii mai satisfăcătoare clienților noi și vechi.
Ultimele știri
Căutați o oportunitate de afaceri?

Solicitați un apel astăzi

IA LEGĂTURA
