Conectorii coaxiali RF din seria TNC sunt dezvoltați și produși în conformitate cu standardul militar american MIL-C-39012. Au caracteristicile unei lățimi de bandă largă, conexiuni fiabile și rezistență bună la șocuri. Sunt potrivite pentru conectori și cabluri RF pentru intrarea și ieșirea semnalului de echipamente radio, instrumente electronice, diverse componente laser.
Specificatii tehnice principale:
◆ Impedanta caracteristica: 50Ω
◆ Gama de frecvență: DC-18GHz
◆ Rezistență de izolație: ≥5000MΩ
◆ Tensiune de rezistență dielectrică: 1500V (rms)
◆ Raportul de undă staționară de tensiune (VSWR): ≤1,30
◆ Cicluri de împerechere: de 500 de ori

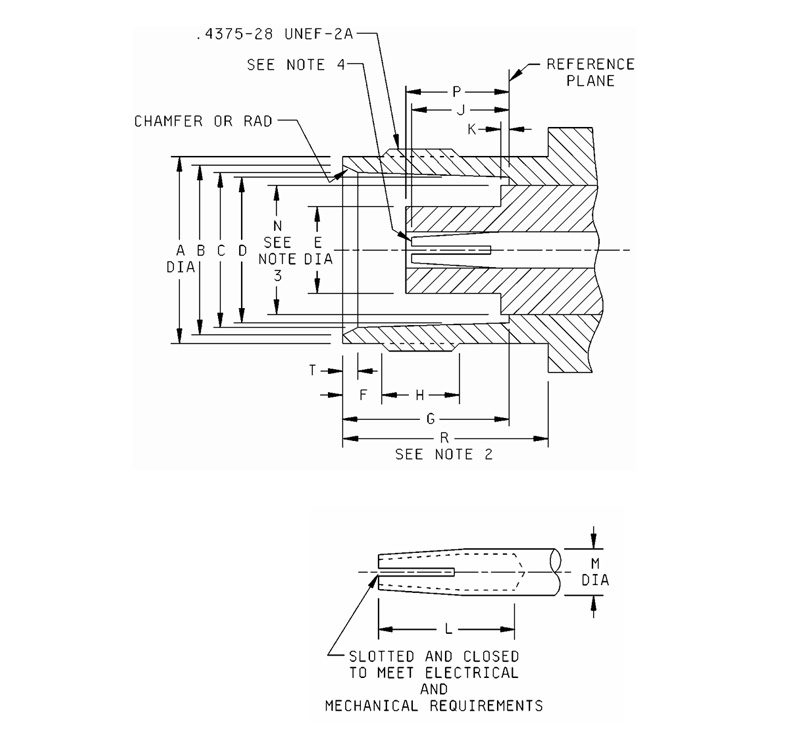

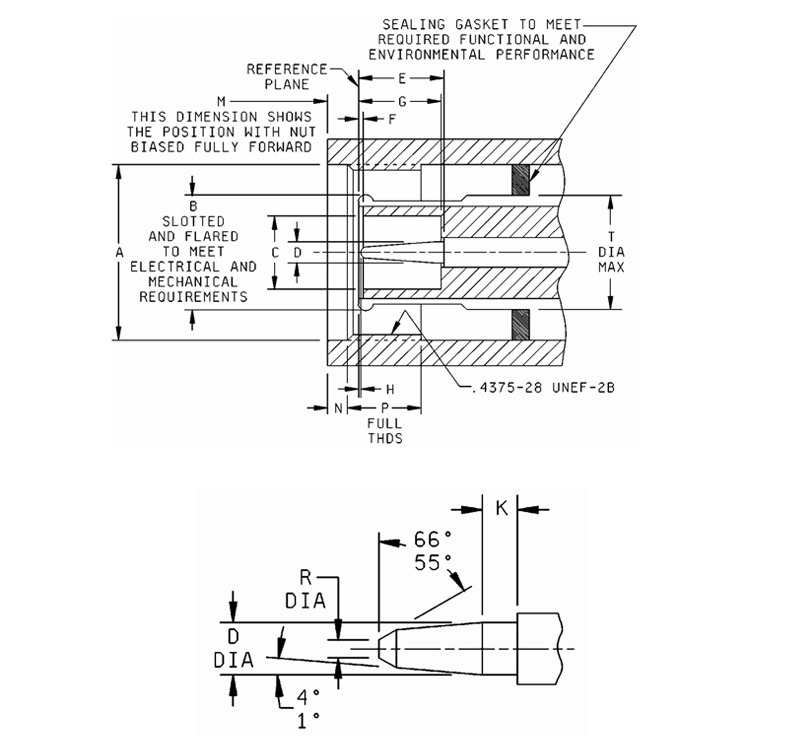

| Dim Ltr | Milimetri (inchi) | |
| Minim | Maxim | |
| O | .378 (9.60) | .381 (9.68) |
| B | .346 (8.79) | .356 (9.04) |
| C | .327 (8.31) | .333 (8.46) |
| D | .319 (8,10) | .321 (8,15) |
| E | ------- | .186 (4,72) |
| F | .068 (1.73) | .088 (2.24) |
| G | .327 (8.31) | .335 (8.51) |
| H | .187 (4,75) | ------- |
| J | .186 (4,72) | .206 (5.23) |
| K | ------- | 0,006 (0,15) |
| L | .195 (4,95) | ------- |
| M | .081 (2.06) | .087 (2.21) |
| N | ------- | .256 (6.50) |
| P | .188 (4,78) | .208 (5.28) |
| R | .414 (10.52) | ------- |
| T | .015 (0.38) | .030 (0.76) |
Note:
1. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în
MIL-PRF-39012/28.
2. Distanță pentru piulița de cuplare a conectorului de împerechere.
3. Dimensiunea se aplică acelei porțiuni (dacă este cazul) a dielectricului
care iese dincolo de metal
umăr (sau plan de referință) după dimensiunea K.
4. ID pentru a îndeplini VSwR atunci când este cuplat cu un știft cu diametrul de 0,052 inchi (1,32 mm)/.054 (1,37 mm).
| Dim Ltr | Milimetri (inchi) | |
| Minim | Maxim | |
| O | .440 (11.18) | ------- |
| B | Test de gabarit | |
| C | .190 (4,83) | ------- |
| D | .052 (1.32) | .054 (1.37) |
| E | .210 (5,33) | .230 (5.84) |
| F | 0,006 (0,15) | ------- |
| G | .208 (5.28) | .228 (5.79) |
| H | .003 (0.08) | .040 (1.02) |
| K | .078 (1.98) | ------- |
| M | ------- | .078 (1.98) |
| N | .063 (1.60) | ------- |
| P | .156 (3,96) | ------- |
| R | ------- | .025 (0.64) |
| T | ------- | .322 (8.18) |
Note:
1. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în MIL-PRF-39012/26.

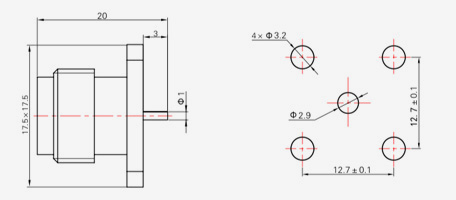

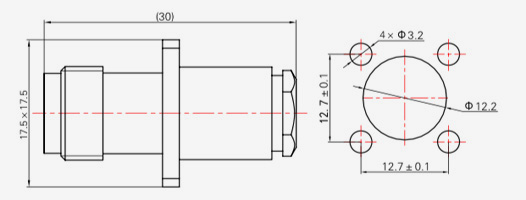

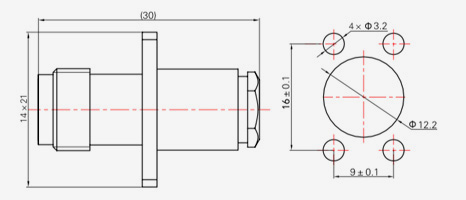

| Model | Tip cablu |
| TNC-KF3A | SYV-50-2-1,RG316 |
| TNC-KF5A | SYV-50-3,RG142,SFCJ-50-3-51 |
| Model | Tip cablu |
| TNC-KF3A-1 | SYV-50-2-1,RG316 |

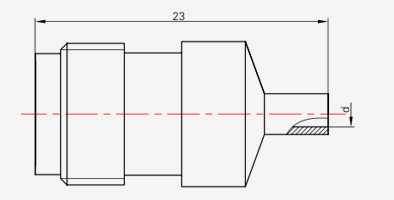

| Model | Tip cablu | d |

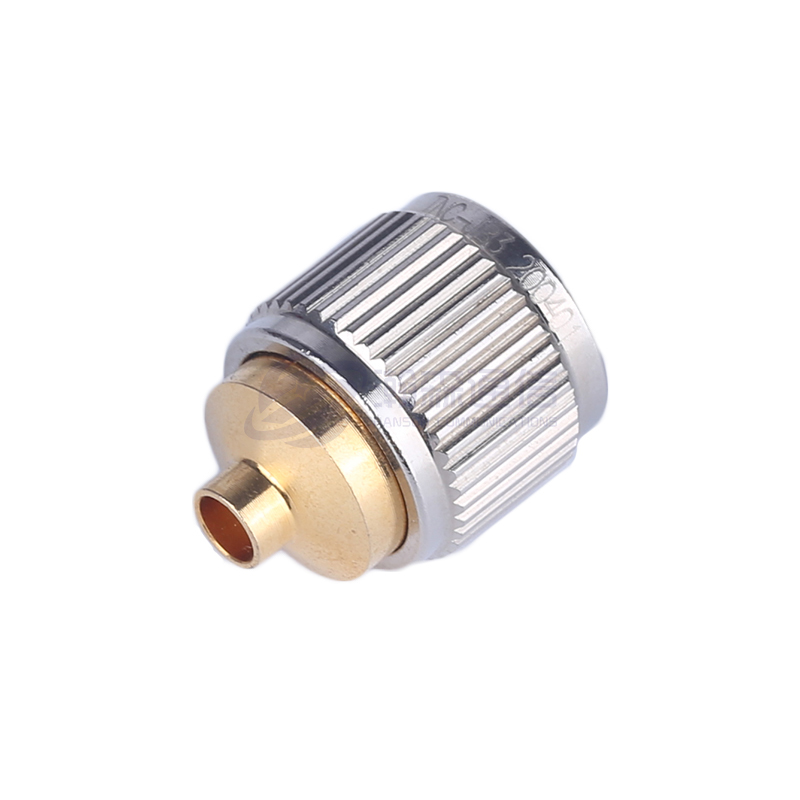

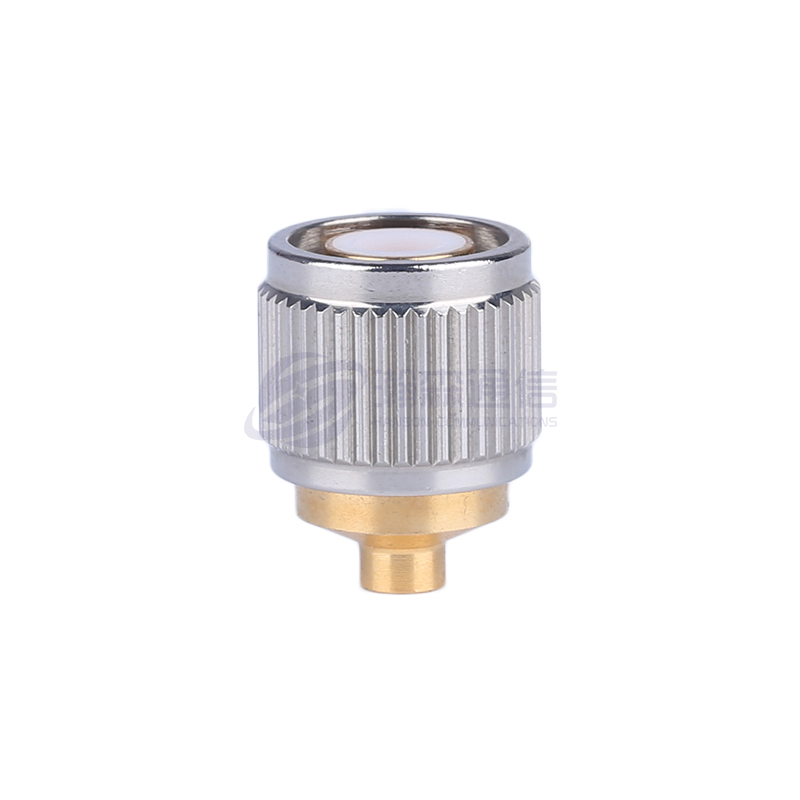

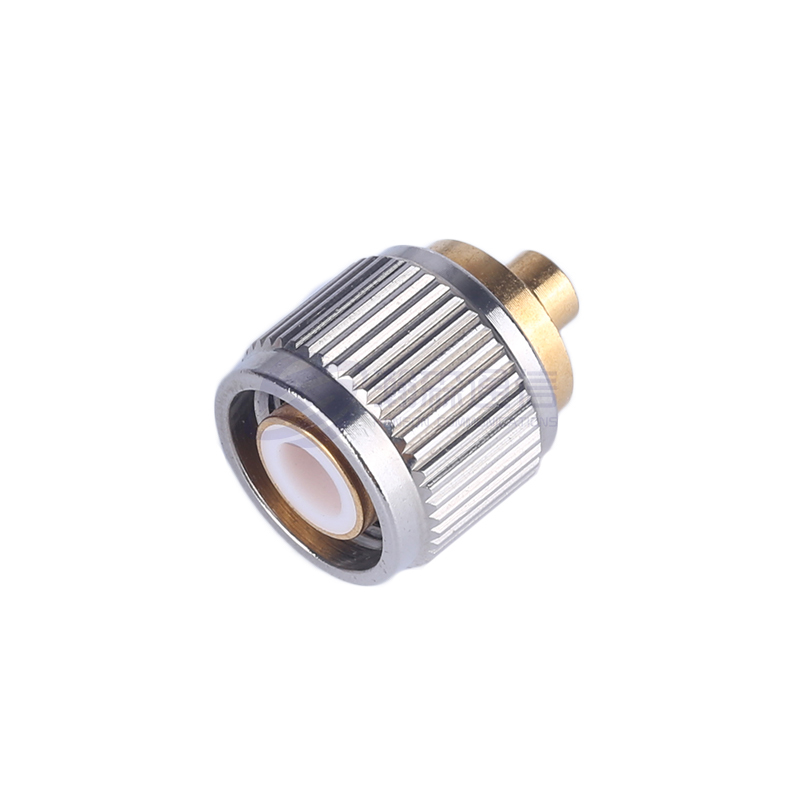

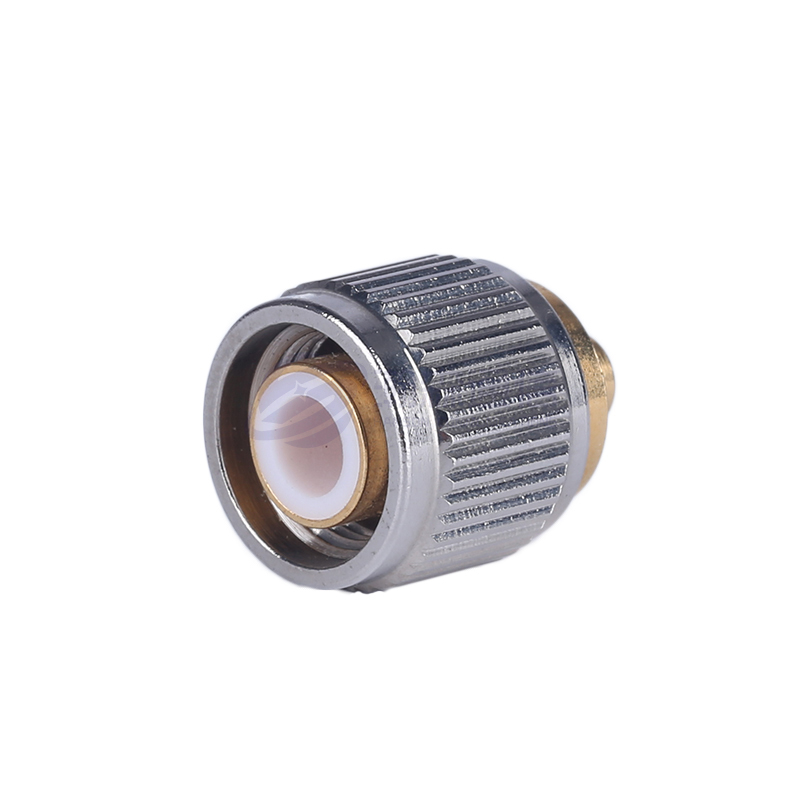

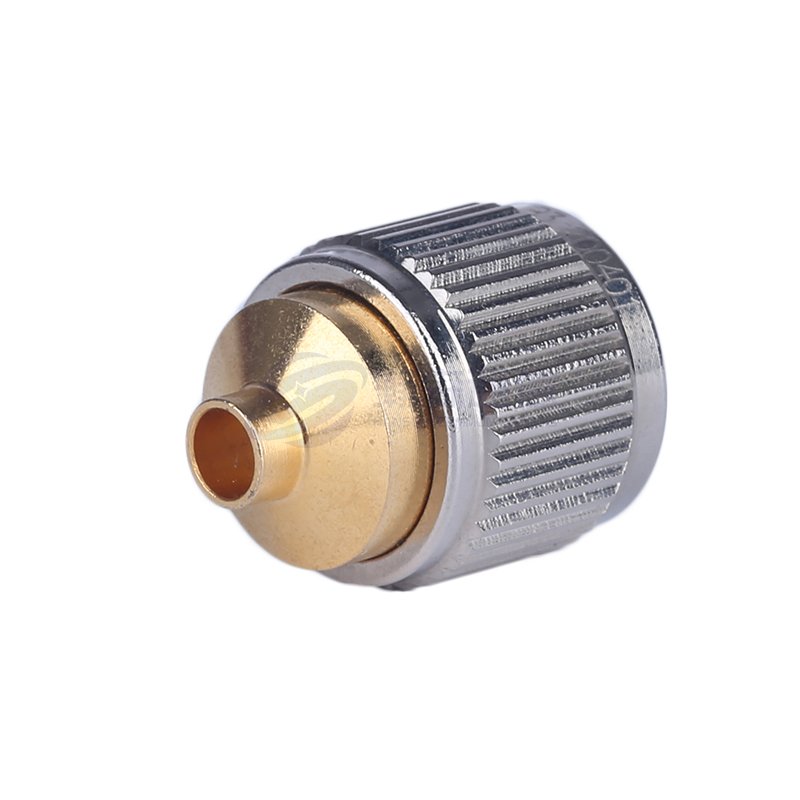

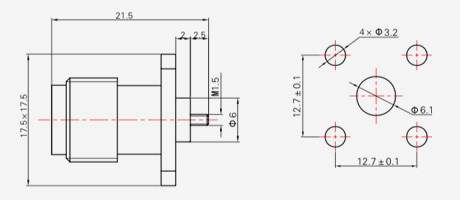

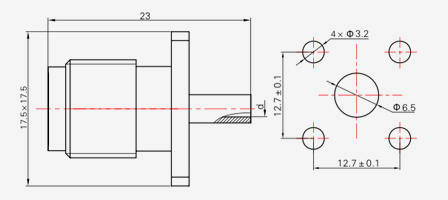

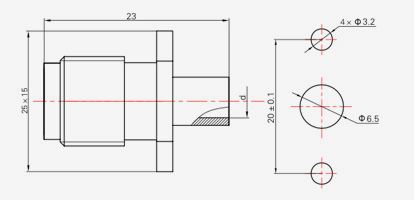

| TNC-JB2 | SFT-50-2.670-086 | Φ2.2 |
| TNC-JB3 | SFT-50-3.670-141 | Φ3.6 |
| Model | Tip cablu | d |
| TNC-JWB2 | SFT-50-2.670-086 | Φ2.2 |
| TNC-JWB3 | SFT-50-3.670-141 | Φ3.6 |
| Model | Tip cablu | d |
| TNC-KB2 | SFT-50-2.670-086 | Φ2.2 |
| TNC-KB3 | SFT-50-3.670-141 | Φ3.6 |
| Model | Tip cablu | d |
| TNC-KFB2 | SFT-50-2.670-086 | Φ2.2 |
| TNC-KFB3 | SFT-50-3.670-141 | Φ3.6 |
| Model | Tip cablu | d |
| TNC-KFB2-1 | SFT-50-2.670-086 | Φ2.2 |
| TNC-KFB3-1 | SFT-50-3.670-141 | Φ3.6 |

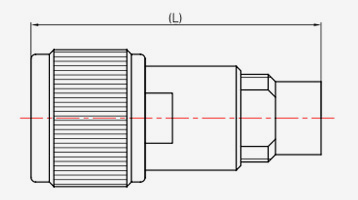

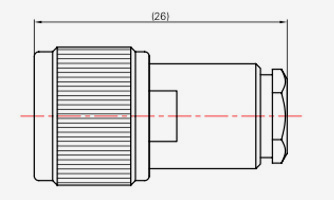

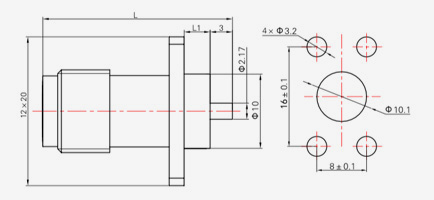

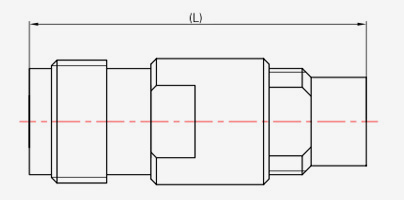

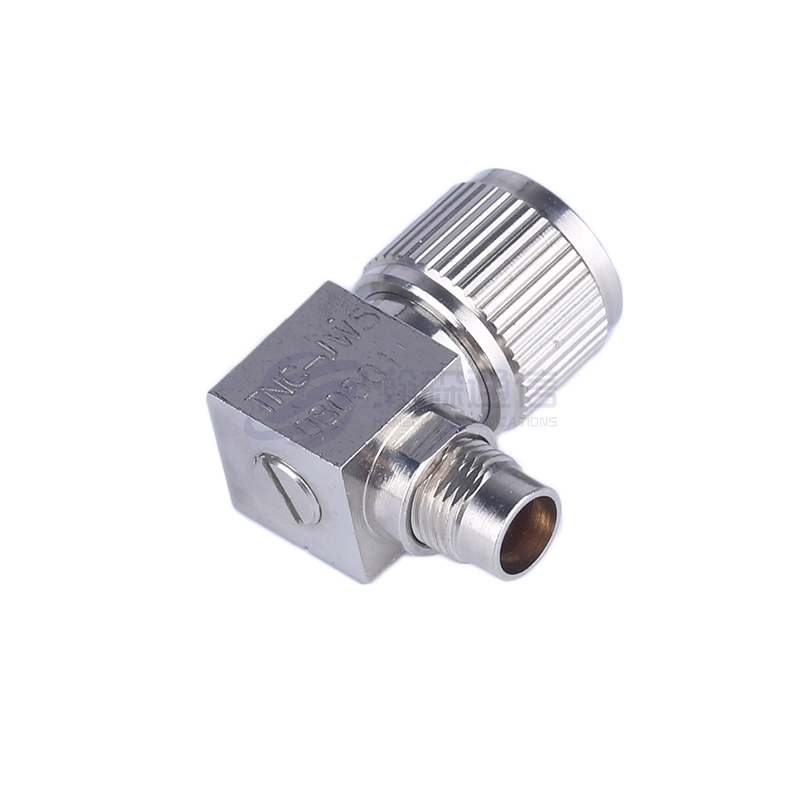

| Model | L | L1 |
| KFD2 | 27 | 3.5 |
| KFD3 | 22 | 2 |
| Model | Tip cablu |
| TNC-J3A | SYV-50-2-1,RG316 |
| TNC-J5A | SYV-50-3-4,RG142, SFCJ-50-3-51 |
| TNC-J5AC |
| Model | Tip cablu | L |
| TNC-J4 | SYV-50-2-2 | 31 |
| TNC-J5 | SYV-50-3-4, SFCJ-50-3-51,RG316 | 31 |
| TNC-(K)5 | ||
| TNC-J5C | ||
| TNC-J7 | SYV-50-5-1, SFCJ-50-5-51 | 36 |
| TNC-J7C | ||
| TNC-J10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 | 36 |
| TNC-J10C |
| Model | Tip cablu |

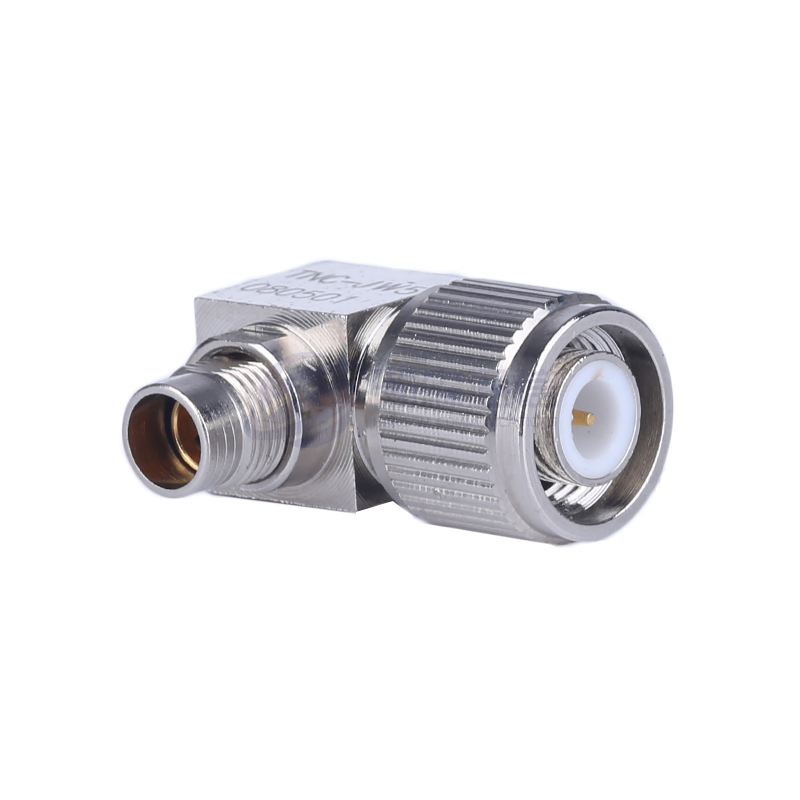

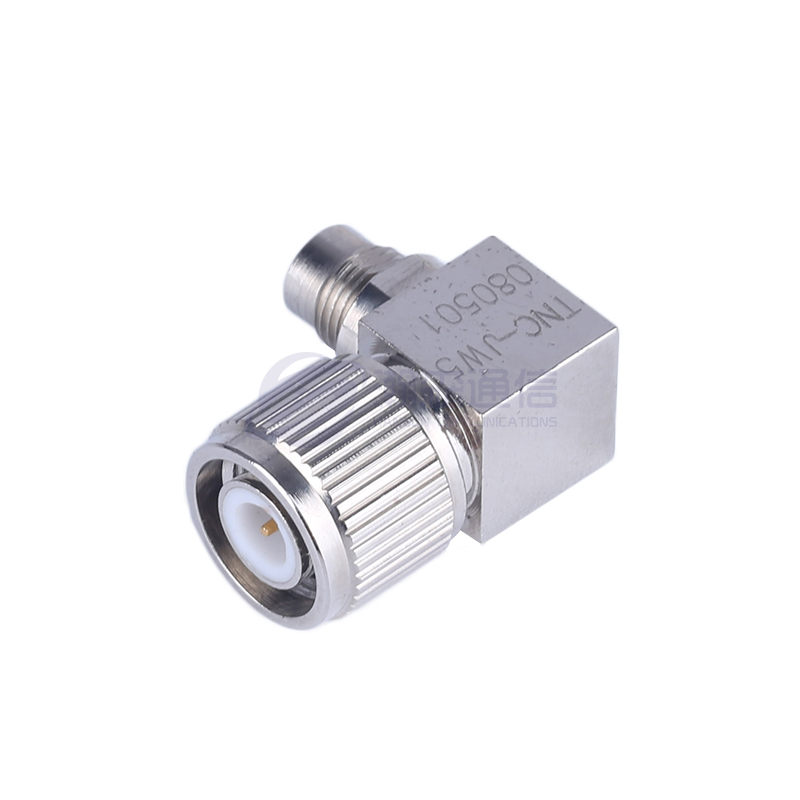

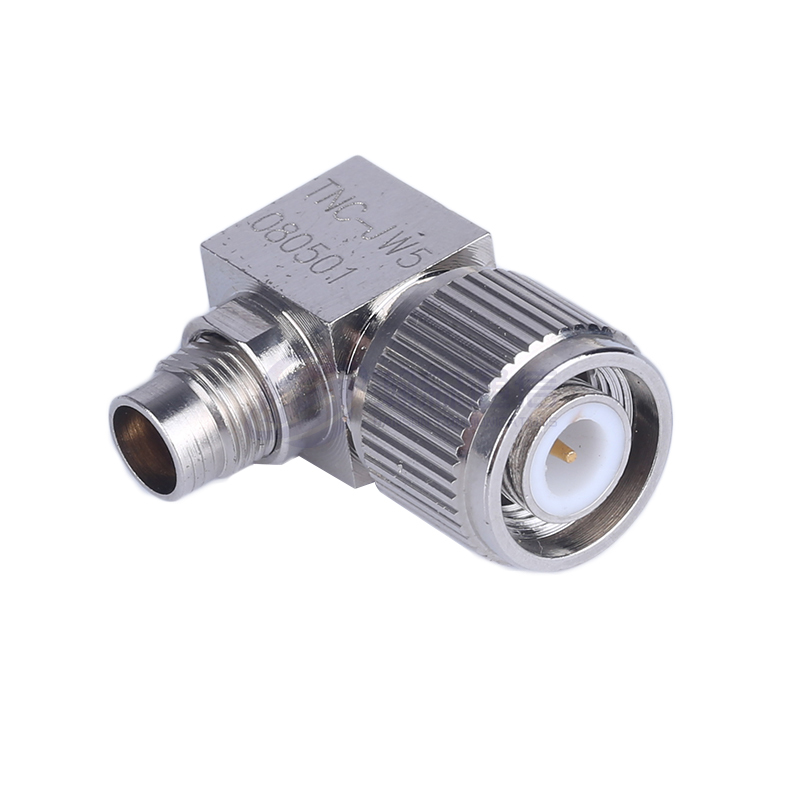

| TNC-JW5 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| TNC-JW7 | SYV-50-5-1,SFCJ-50-5-51 |
| TNC-JW10 | SYV-50-7-2,SFCJ-50-7-51 |
| Model | Tip cablu |
| TNC-JW5-1 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| Model | Tip cablu | L |
| TNC-K5 | SYV-50-3-4, SFCJ-50-3-51,RG142 | 31 |
| TNC-(J)5 | ||
| TNC-K7 | SYV-50-5-1, SFCJ-50-5-51 | 33 |
| TNC-K10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 | 33 |
