Cum să alegi adaptorul coaxial RF potrivit?

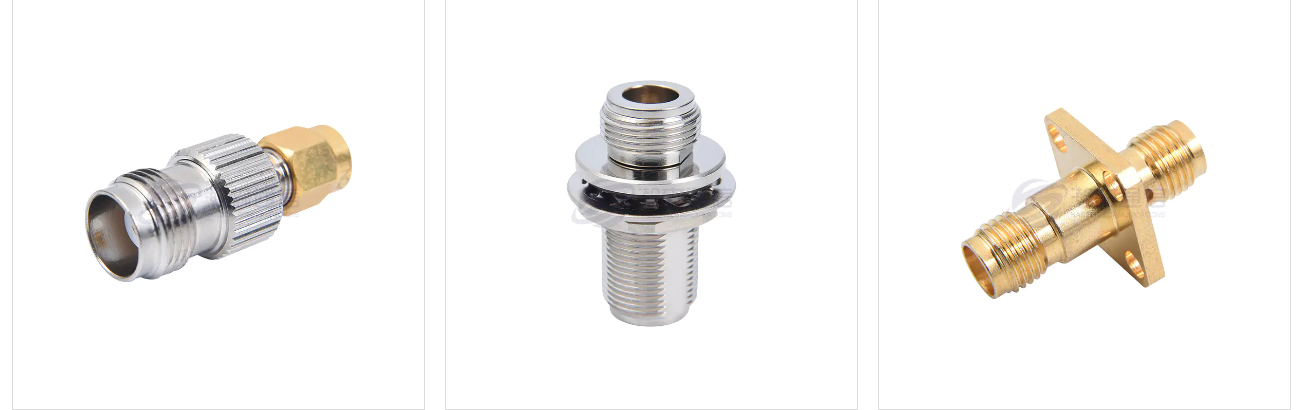

Alegerea corectă Adaptor coaxial RF este esențial, deoarece este un potențial blocaj de semnal; o alegere neadecvată poate afecta direct performanța întregului sistem RF. Mai jos este un ghid de selecție a adaptorului coaxial RF pentru a vă ajuta să faceți alegerea corectă.

1. Parametrii electrici cheie (fundamentul performanței)
Acești parametri determină în mod direct dacă adaptorul poate suporta frecvența și puterea dvs. de operare.

Frecventa de operare:
Acesta este considerentul principal! Este esențial să vă asigurați că intervalul de frecvență specificat al adaptorului coaxial RF acoperă cea mai mare frecvență de operare a sistemului dumneavoastră.
Diferite tipuri de adaptoare coaxiale RF au limitele lor inerente de frecvență. De exemplu, tipul N merge de obicei până la 11 GHz, SMA până la 18 GHz/26,5 GHz, 3,5 mm până la 33 GHz, 2,92 mm (tip K) până la 40 GHz și 2,4 mm până la 50 GHz.
Principiu: limita de frecvență a adaptorului selectat ar trebui să fie mai mare decât cea mai mare frecvență de operare a sistemului dumneavoastră.

Impedanta:
Marea majoritate a sistemelor RF sunt de 50 ohmi. Unele echipamente TV și de difuzare pot întâlni sisteme de 75 ohmi.
Asigurați-vă că se potrivește! Nu utilizați niciodată un adaptor de 50 de ohmi într-un sistem de 75 de ohmi sau invers, deoarece acest lucru va cauza nepotrivire severă a impedanței și reflectarea semnalului.
Voltage Standing Wave Ratio (VSWR): Un indicator de bază al calității potrivirii. Un VSWR mai aproape de 1:1 este mai bun, indicând o reflexie mai mică și o eficiență mai mare de transmisie.
VSWR-ul adaptorului se deteriorează odată cu creșterea frecvenței. Consultați manualul produsului pentru a vă asigura că VSWR îndeplinește cerințele din banda de frecvență de operare (de exemplu, < 1,25 în intervalul DC-18GHz).

Pierdere de inserție: Pierderea de putere pe măsură ce semnalul trece prin adaptor. O valoare mai mică este mai bună, mai ales în aplicațiile de înaltă frecvență și de mare putere.

Pierderile provin în primul rând din conductori și materiale dielectrice; pierderile cresc de obicei cu frecvențe mai mari.
Putere nominală: puterea maximă medie și de vârf pe care adaptorul o poate gestiona în siguranță.
Puterea medie este legată de efectele termice; luați în considerare potențiala supraîncălzire a adaptorului.
Puterea de vârf este legată de ruperea dielectrică și este deosebit de importantă în sistemele cu impulsuri de mare putere.
Permiteți întotdeauna marjele! Nu-l utilizați la puterea maximă.

2. Caracteristici mecanice și de interfață (conexiune fizică)
Acest lucru este crucial pentru instalarea corectă și fiabilă a adaptorului coaxial RF în sistemul dumneavoastră.
Tipul interfeței și polaritatea:
Tip: Determinați tipul de interfață de care aveți nevoie, cum ar fi SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm etc.
Polaritate: Aici este cel mai probabil să apară erorile!
Conector tată: cu un pin central/filet intern.
Conector mamă: Cu orificiu central/filet exterior.
Combinație de conexiune: specificați dacă aveți nevoie de o conexiune „mascul la bărbat”, „bărbat la femeie” sau „femeie la femeie”.

Materialele conectorului și placarea:
Carcasă: De obicei alamă, oțel inoxidabil sau alamă nichelată. Oțelul inoxidabil oferă o rezistență mai mare și rezistență la coroziune.
Conductor central/punct de contact: cupru sau alamă cu beriliu placat cu aur. Placarea cu aur oferă o conductivitate excelentă, rezistență la oxidare și rezistență stabilă la contact, făcându-l alegerea preferată pentru majoritatea aplicațiilor.
Notă: În aplicațiile care necesită împerechere și deconectare frecventă, duritatea placajului și rezistența la abraziune sunt importante.

Material dielectric: De obicei, politetrafluoretilena (PTFE/Teflon) oferă proprietăți electrice excelente (pierdere reduse), rezistență la temperaturi ridicate și stabilitate chimică.
Cerințe de cuplu: Foarte important! Utilizați o cheie dinamometrică pentru a strânge adaptorul.
Strângerea excesivă va deteriora filetele și garniturile, făcând conectorul inutilizabil.
Strângerea insuficientă va duce la un contact slab, discontinuități ale impedanței și scurgeri de semnal.

3. Scenarii de aplicare și cerințe speciale
În funcție de mediul de utilizare specific, ar putea fi necesar să se ia în considerare și următorii factori:
Mediu de utilizare:
Laborator/C&D: Cerințele de înaltă performanță și de frecvență pot necesita adaptoare de precizie.

Testarea producției: cerințele ridicate de durabilitate și consecvență pot necesita adaptoare robuste de calitate industrială, cu durată lungă de împerechere și deconectare.

În aer liber/militar: Sunt necesare proprietăți rezistente la apă, praf și stropire cu sare; alegeți adaptoare cu clasificare IP și construcție din oțel inoxidabil.

Durată de împerechere și deconectare: numărul de cicluri de împerechere și deconectare pe care le poate rezista adaptorul înainte de degradarea performanței. Adaptoarele de precizie pot dura doar 500 de cicluri, în timp ce cele de înaltă performanță pot dura mii. Alegeți în funcție de frecvența dvs. de operare.

Consistență de fază și amplitudine: În sistemele cu mai multe canale (cum ar fi radarul cu matrice de fază), atunci când adaptoarele sunt utilizate în perechi sau grupuri, este necesar ca modificările de fază și amplitudine ale fiecărui adaptor să fie cât mai consistente posibil. În acest caz, este necesar un adaptor de înaltă precizie cu „potrivire de fază” sau „coerență a performanței”.
