Care este funcția unui adaptor coaxial RF?

În sistemele de radiofrecvență (RF), stabilitatea și consistența transmisiei semnalului sunt cruciale. Fie că este vorba de echipamente de comunicație, instrumente de testare, sisteme de transmisie fără fir sau platforme de măsurare RF de laborator, toate se bazează pe diverși conectori coaxiali. Cu toate acestea, în inginerie practică, diferite dispozitive utilizează adesea tipuri diferite de interfață, necesitând o componentă cheie care poate conecta, converti și menține calitatea semnalului - Adaptor coaxial RF . Deci, care este exact funcția unui adaptor coaxial RF? Ce rol joacă într-un sistem RF?

1. Funcțiile de bază ale unui Adaptor coaxial RF
Funcția principală a unui adaptor coaxial RF este de a permite conversia și conexiunea fiabile între diferite tipuri de conectori RF. De exemplu, unele instrumente folosesc interfețe de tip N, în timp ce dispozitivul utilizează interfețe SMA; în astfel de cazuri, este necesar un adaptor RF N-la-SMA pentru a permite interconectarea fără întreruperi.

Metodele comune de conectare includ:

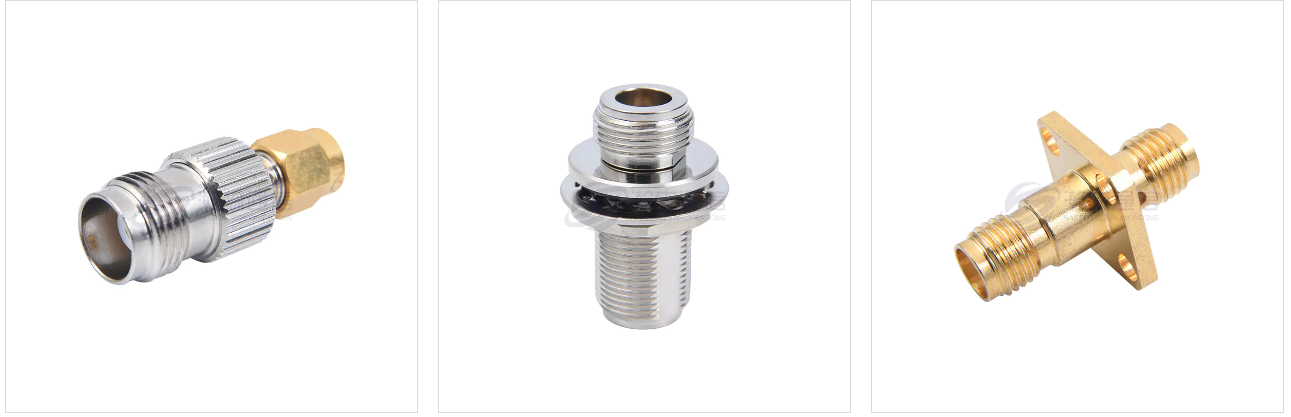

Adaptare între diferite tipuri de interfețe: precum SMA-N, BNC-TNC, SMA-UHF etc.
Adaptare între diferite tipuri de interfețe: cum ar fi SMA femelă la SMA femelă, SMA masculin la SMA masculin etc.
Conexiune între interfețele de precizie și standard: îndeplinirea cerințelor de măsurare de înaltă frecvență.

Această flexibilitate îmbunătățește semnificativ compatibilitatea sistemului, eliminând necesitatea înlocuirii întregului cablaj sau porturi, reducând astfel costurile și sporind eficiența.

2. Asigurarea unei transmisii stabile a semnalului RF
Mulți oameni cred în mod eronat că un adaptor este doar un „conector fizic”, dar, în realitate, caracteristicile sale electrice au un impact semnificativ asupra calității semnalului sistemului. Adaptoarele RF de înaltă calitate pot:

(1) Mențineți impedanța caracteristică consistentă
Majoritatea sistemelor RF folosesc o impedanță caracteristică de 50 ohmi. Dacă impedanța adaptorului este nepotrivită, aceasta va duce la o reflexie crescută și un VSWR mai mare, afectând astfel integritatea semnalului.

(2) Reduceți pierderea de inserție
Adaptoarele de înaltă calitate au de obicei pierderi de inserție extrem de scăzute, minimizând atenuarea semnalului în timpul transmisiei de înaltă frecvență.

(3) Menținerea capacității de transmisie în bandă largă
Adaptoarele coaxiale RF acceptă de obicei semnale de la DC la câțiva GHz, zeci de GHz sau chiar frecvențe mai mari, ceea ce este deosebit de important pentru scenariile de testare cu microunde.

Prin urmare, un adaptor RF bun nu numai că completează conexiunea, dar asigură și o transmisie precisă și stabilă a semnalului.

3. Creșterea flexibilității și expansibilității
Instrumentele de testare RF, cum ar fi analizoare de spectru, analizoare de rețea și contoare de putere, folosesc diferite tipuri de porturi. Adaptoarele coaxiale RF permit inginerilor să:
Convertiți rapid interfețele, reducând timpul de pregătire;
Conectați cu ușurință sondele, sarcinile, componentele de calibrare și alte echipamente critice;
Configurați în mod flexibil căile de conectare în scenarii complexe de testare;
Evitați uzura cauzată de înlocuirea frecventă a cablului sau a conectorilor.
Pentru testerii de laborator, adaptoarele RF sunt instrumente aproape indispensabile; testarea eficientă este imposibilă fără ele.

4. Reducerea uzurii echipamentului și protejarea duratei de viață a conectorului
Multe instrumente de testare high-end au porturi RF extrem de scumpe, iar conectarea și deconectarea frecventă poate cauza uzură. Utilizarea adaptoarelor coaxiale RF acționează ca o „interfață de protecție”, concentrând uzura pe adaptorul mai ieftin, mai degrabă decât pe portul scump pentru dispozitiv.

De exemplu:
Instalarea adaptoarelor SMA pe analizoare de rețea pentru protecție pe termen lung;
Utilizarea adaptoarelor de înaltă precizie la comutarea sondelor de înaltă frecvență pentru a reduce riscul de deteriorare.
Acest lucru nu numai că prelungește durata de viață a echipamentului, dar reduce și costurile de întreținere.

Deși pare un conector mic, adaptorul coaxial RF joacă un rol crucial în sistemele RF. Nu numai că asigură compatibilitatea interfeței, dar garantează și calitatea semnalului, protejează porturile dispozitivului și îmbunătățește eficiența testării, făcându-l o componentă de bază indispensabilă pentru diferite sisteme RF.
