Conectorul coaxial RF ermetic de tip SMP-J are caracteristicile ambalajului ermetic și poate fi ambalat și sudat pe carcasa tubului sau pe panoul dispozitivului. Carcasa și conductorul interior al acestui produs sunt realizate din material din aliaj Kovar, iar suprafața poate fi placată cu aur dur sau aur moale; Mediul izolator este fabricat din sticlă sinterizată la temperatură ridicată, iar constanta dielectrică este de aproximativ 4. Are avantajele dimensiunii mici, greutății ușoare, etanșării ermetice, fiabilității ridicate etc. Este folosit mai ales în ocazii cu cerințe de etanșare sau cerințe speciale privind volumul și greutatea produsului și este potrivit pentru instalare intensivă.
Structura de baza:

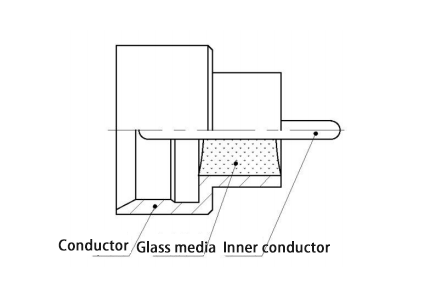

Conectorul coaxial RF etanșat cu aer de tip SMP-J constă de obicei din trei părți: conductor exterior, mediu de sticlă și conductor interior, iar structura de bază este prezentată în figură.
Când partea expusă a conductorului interior al produsului este conectată prin inserție sau sudare de suprafață, fața de capăt a conductorului interior poate fi produsă ca un cap sferic; când partea expusă a conductorului interior al produsului este conectată prin lipire, fața de capăt a conductorului interior poate fi produsă ca un cap plat sau partea laterală a părții expuse a conductorului interior poate fi frezată.
Parametrii tehnici principali:
| Caracteristici electrice | ||||
| impedanta caracteristica | 50Ω | Gama de frecvente | DC~40GHz | |
| Tensiune rezistentă dielectrică | 500Vrms | Rezistenta de izolare | 2000M Ω | |
| Tensiune VSWR | <1,4 | Pierdere de inserție | ≤0,05 √f dB(GHz) | |
| Proprietăți materiale și mecanice, de mediu | ||||
| Carcasa | Aliaj lavabil/placat cu aur | Ace | Plug Thorium | Placare cu aur din aliaj delegabil |
| Mediu de izolare | Sticlă | Durabilitatea conectorului | Blocare completă | ≥100 de ori |
| Rata de scurgere | ≤1,01325×10 ⁹ Pa ·m³/s | Detenție limitată | ≥500 de ori | |
| Temperatura de functionare | -65℃~ 165℃ | Smooth Bore | ≥1000 de ori | |

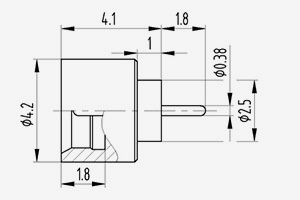

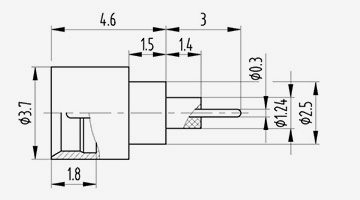

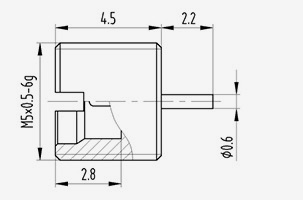

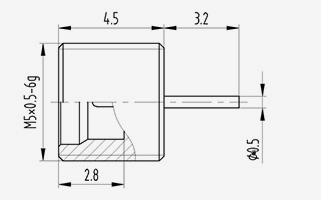

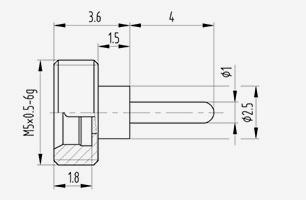

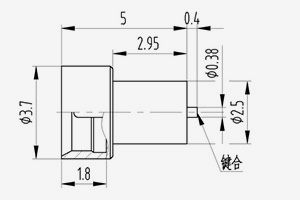

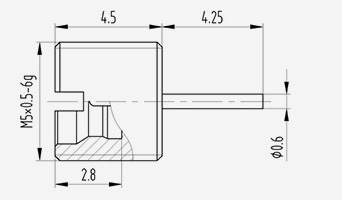

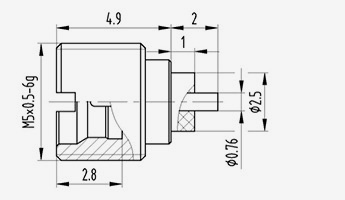

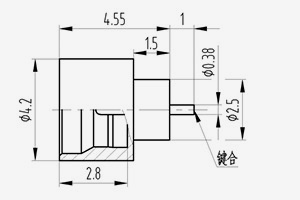

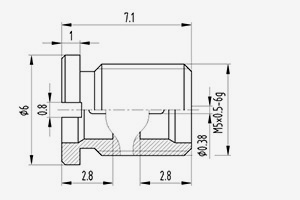

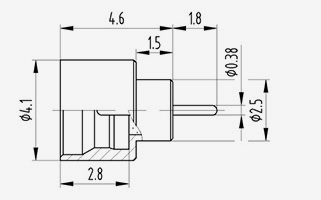

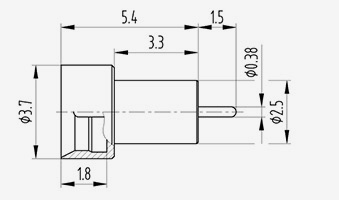

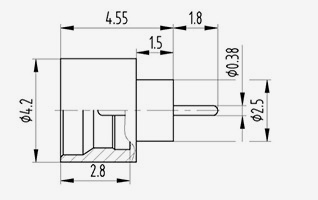

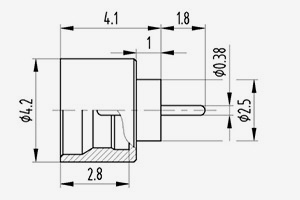

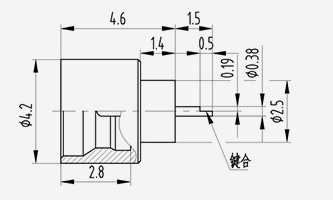

Dimensiuni interfata:
Conectorii coaxiali RF etanșați cu aer de tip SMP-J au trei forme de interfață: evacuare completă, evacuare pe jumătate și gaură de lumină. La denumirea modelului, F înseamnă scăpare completă, L înseamnă scăpare pe jumătate, iar S înseamnă gaură ușoară. Dimensiunile interfeței sunt împărțite în dimensiuni standard ale interfeței și dimensiuni scurte ale interfeței, ambele putând fi combinate cu mufe de tip SMP-K.

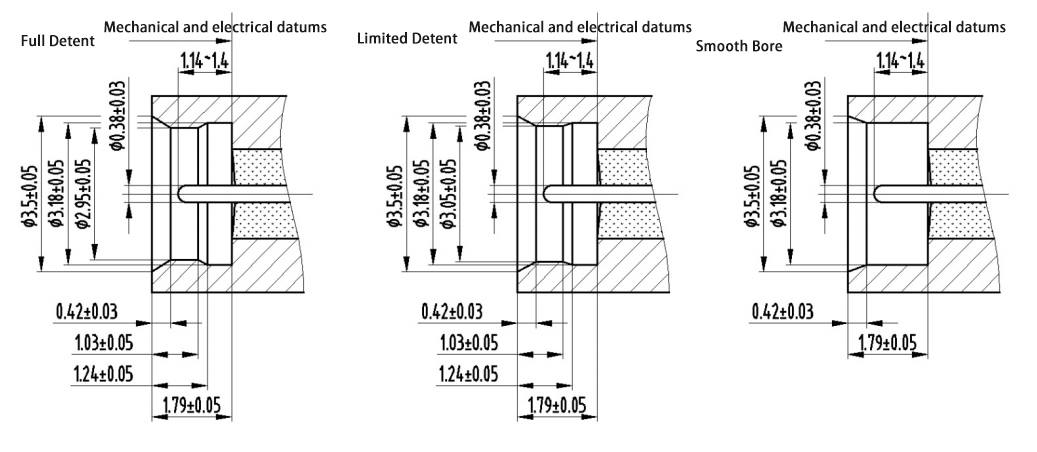

Dimensiunea interfeței standard:

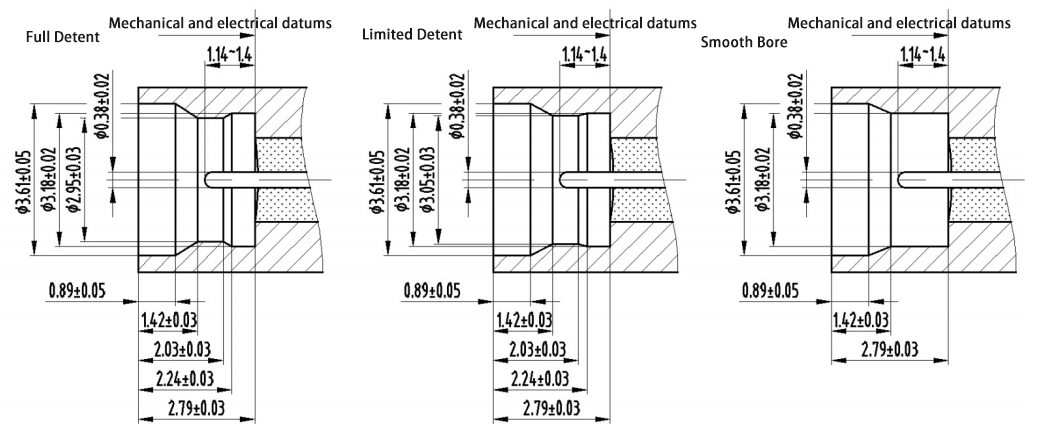

Dimensiune scurtă a interfeței:

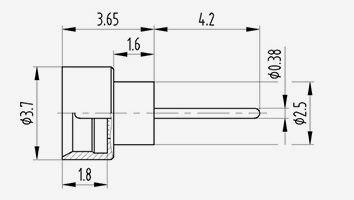

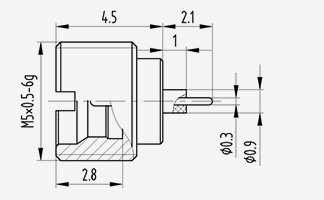

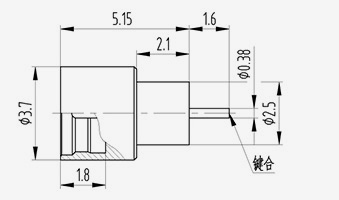

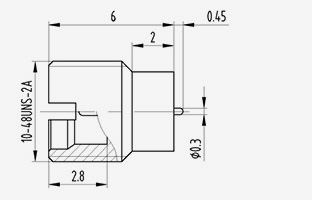

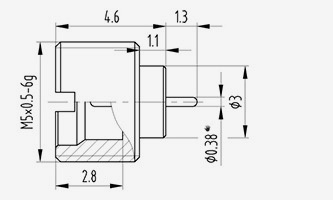

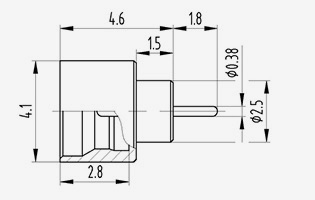

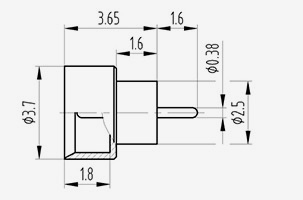

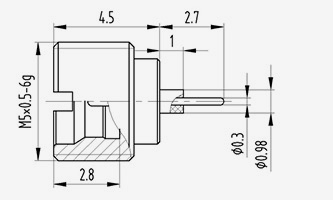

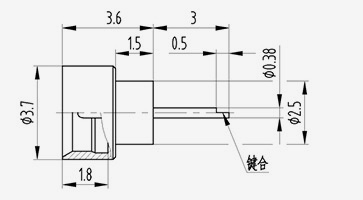

| Model | Remarci |
| SMP(M)-JYD3S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD6L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD12L | Detenție completă |
| Model | Remarci |
| SMP(M)-JYD13F | Detenție completă |
| Model | Remarci |
| SMP(M)-JYD14L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD17S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD19L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD22S | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD23S | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD24S | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD25L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD26L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD27L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD28L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD29L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD30L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD31L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD32F | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD33L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD34L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD35L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD37L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD41L | Detenție limitată |
| Model | Observații |
| SMP(M)-JYD42S | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD43L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD44L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD45L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD46L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD47L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD48L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD49L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD50S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD51L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD52S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD53L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD54S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD55L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD57S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD80L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD81L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD82L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD83F | Detenție completă |
| Model | Remarci |
| SMP(M)-JYD84S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD85S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD87S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD88L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD89L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD90L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD91L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD92L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD93S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYD94L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD95L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD96L | Detenție limitată |
| Model | Remarci |
| SMP(M)-JYD97S | Smooth Bore |
| Model | Remarci |
| SMP(M)-JYJ1S | Smooth Bore |
