Conector SMA
Descriere:
Conectorul coaxial SMA RF este un conector coaxial RF cu un mecanism de conectare filetat dezvoltat și produs conform standardului militar american MIL-C-39012. Are avantajele dimensiunii mici, lățimii de bandă largi, performanțe mecanice și electrice excelente și fiabilitate ridicată. Este unul dintre cei mai folosiți conectori RF. Este utilizat pe scară largă în comunicațiile cu microunde, aerospațiale, sisteme de arme, echipamente de măsurare cu microunde și alte domenii.
Parametru:
Specificatii tehnice principale:
◆ Impedanta caracteristica: 50Ω
◆ Gama de frecvență: DC–26,5GHz
◆ Rezistență de izolație: ≥5000MΩ
◆ Tensiune de rezistență dielectrică: 1000 V (rms)
◆ Raportul de undă staționară de tensiune (VSWR): ≤1,25
◆ Cicluri de împerechere: de 500 de ori
-

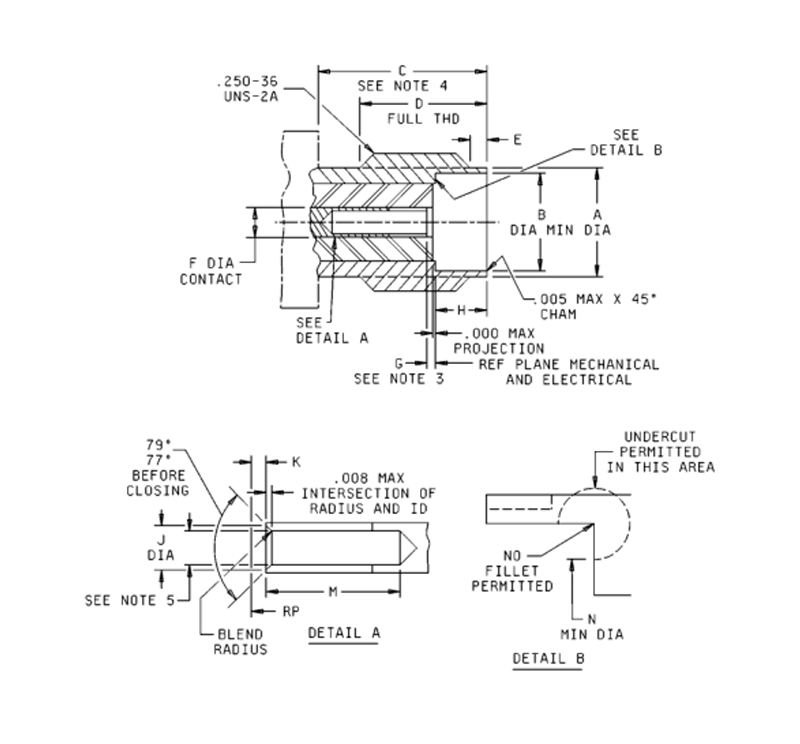

Dimensiunile interfeței conectorului SMO tată/fișă
| Dim. Ltr. | inci (mm) | |
| Min. | Max. | |
| O | .255(6.48) | ------ |
| B | ------ | .1808(4,59) |
| C | ------ | .135(3.43) |
| D | .130(3.30) | ------ |
| E | .015(0.38) | .045(1.14) |
| F | .0355(0.90) | .0370(0.94) |
| G | ------ | .012(0.30) |
| H | ------ | .100(2,54) |
| J | .000(0.00) | ------ |
| K | .050(1.27) | ------ |
Note:
1. Dimensiunile sunt exprimate în inci.
2. Echivalentele metrice sunt date doar cu titlu informativ.
3. Interfețele conectorilor (după împerechere) trebuie să fie ferite de praf și umiditate.
4. Se poate extinde pe toată lungimea piuliței de cuplare.

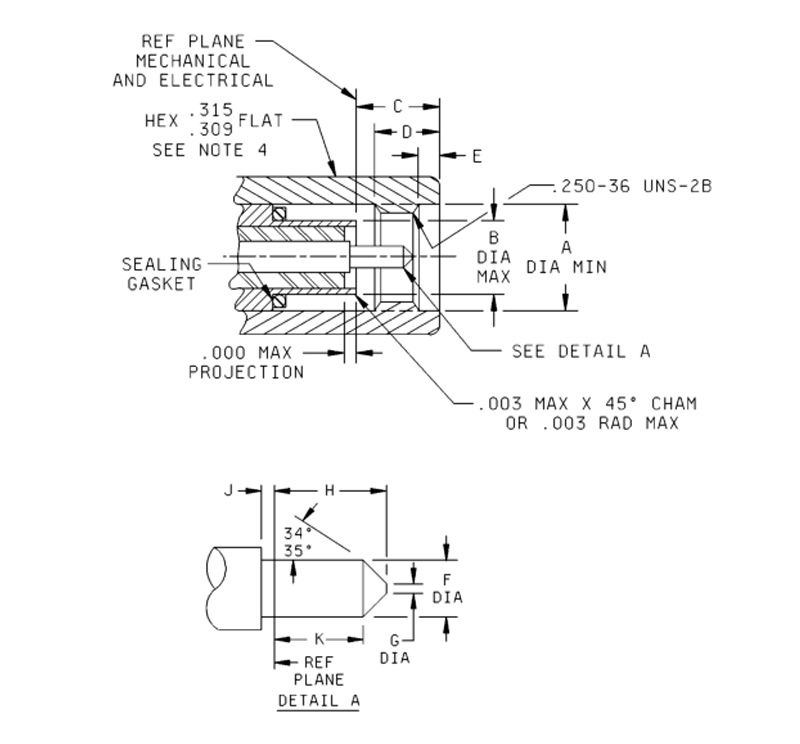

- Dimensiunile interfeței conectorului SMA mamă / mufă
| Dim. Ltr. | inci (mm) | |
| Min. | Max. | |
| O | .208 (5.28) | .216(5.49) |
| B | .1810(4,60) | ------ |
| C | .218(5.54) | ------ |
| D | .170(4,32) | ------ |
| E | 0,15 (0,38) | .045(1.14) |
| F | .049(1.24) | .051(1.30) |
| G | .000(0.00) | .010(0.25) |
| H | .074(1.88) | .078(1.98) |
| J | .043(1.09) | .047(1.19) |
| K | .000(0.00) | .010(0.25) |
| M | .105(2.67) | ------ |
| N | .168 (4,27) | ------ |
Note:
1. Dimensiunile sunt exprimate în inci.
2. Echivalentele metrice sunt doar cu titlu informativ.
3. Piesele calificate anterior care utilizează o recesiune de contact maximă de 0,030 inch (0,76) nu sunt acceptabile pentru utilizarea guvernamentală. Trebuie avută grijă pentru a determina dacă un design de recesiune .030 este utilizat în timpul întreținerii și înlocuirii pieselor.
4. Distanță pentru piulița de cuplare a conectorului de împerechere.
5. Dimensiunea pentru a îndeplini VSWR, caracteristicile de împerechere și durabilitatea conectorului atunci când este cuplat cu un
.0355/-.0370 inch diametrul pin.
SMA SERIE
-

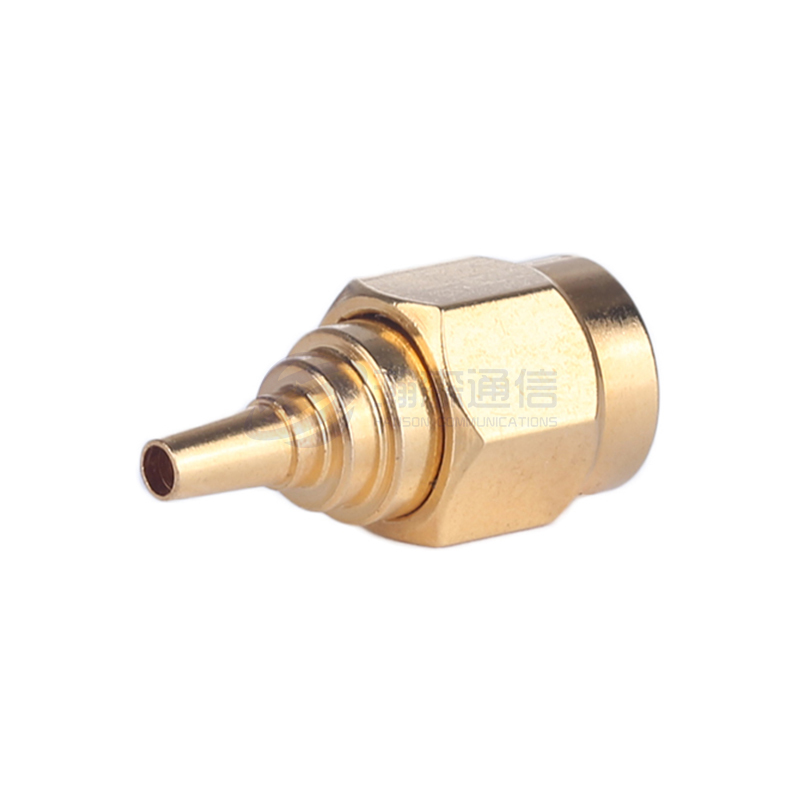

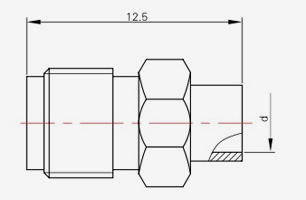

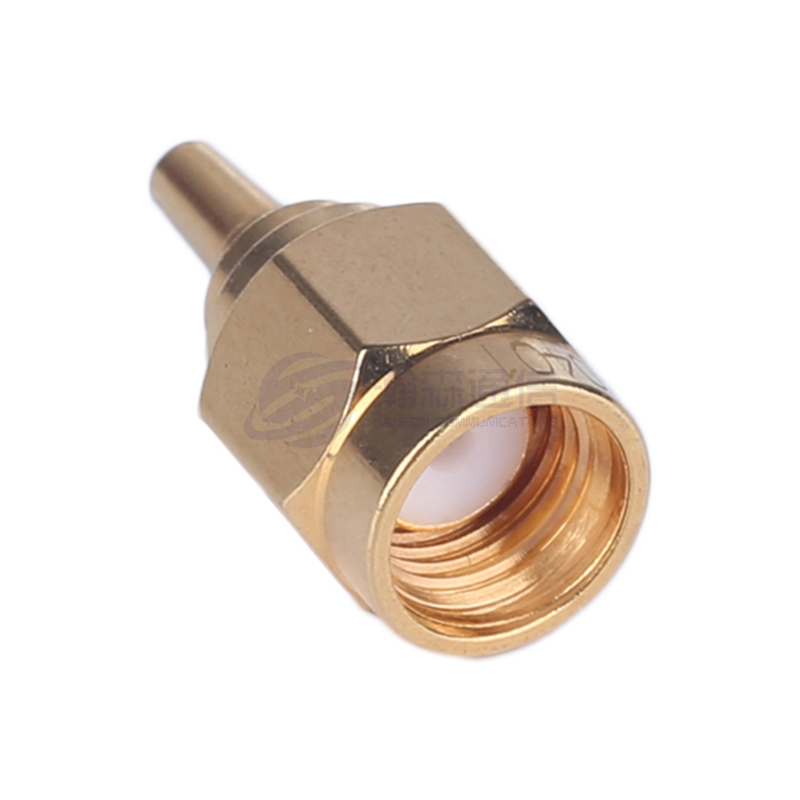

SMA-JB1

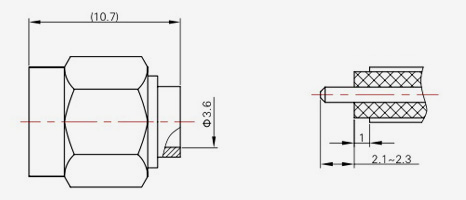

Model Model de cablu d L SMA-JB1 SFT-50-1.670-047 Φ1.2 12.5 SMA-JB2 SFT-50-2.670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3.670-141 Ф3.6 12.0 -
SMA-JB3A
Model Model de cablu SMA-JB3A SFT-50-3,670-141 -
SMA-JB3E
Model Model de cablu SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
Model Model de cablu d L SMA-JWB2 SFT-50-2.670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3.670-141 Φ3.6 16 -
SMA-KB2
Model Model de cablu d SMA-KB2 SFT-50-2.670-086 Φ2.2 SMA-KB3 SFT-50-3.670-141 Φ3.6 -

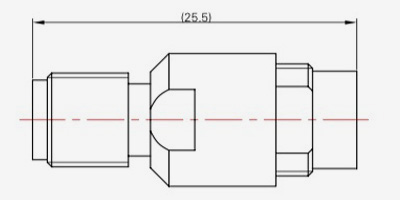

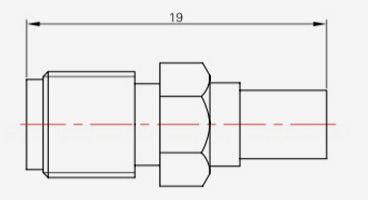

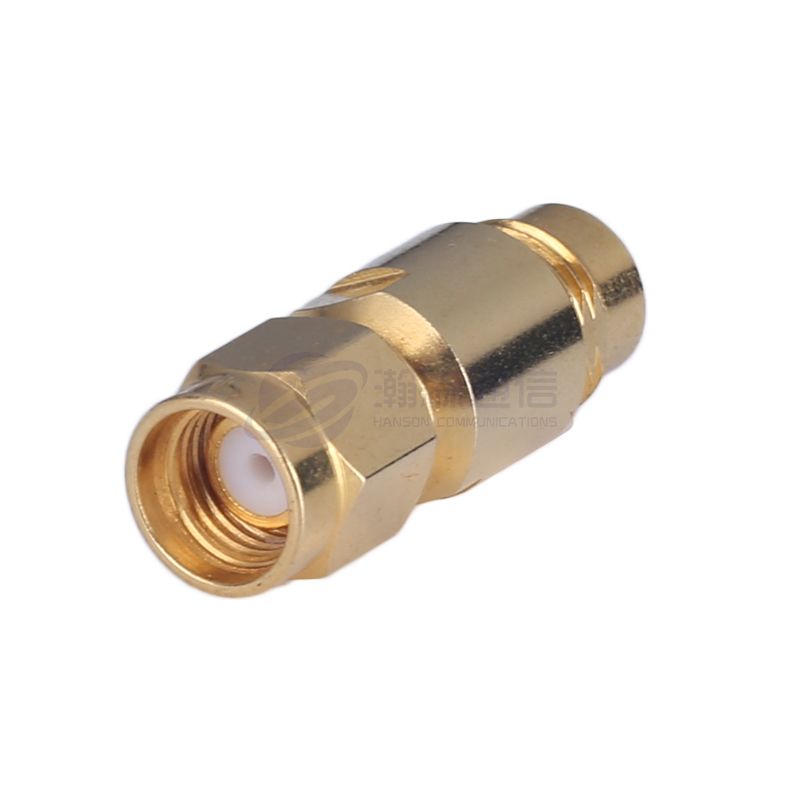

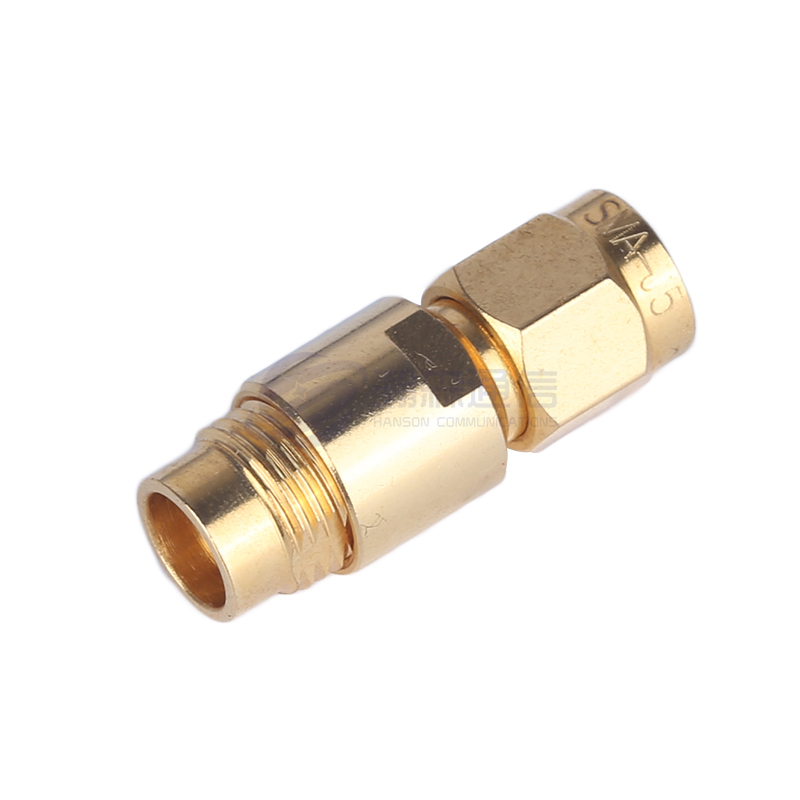

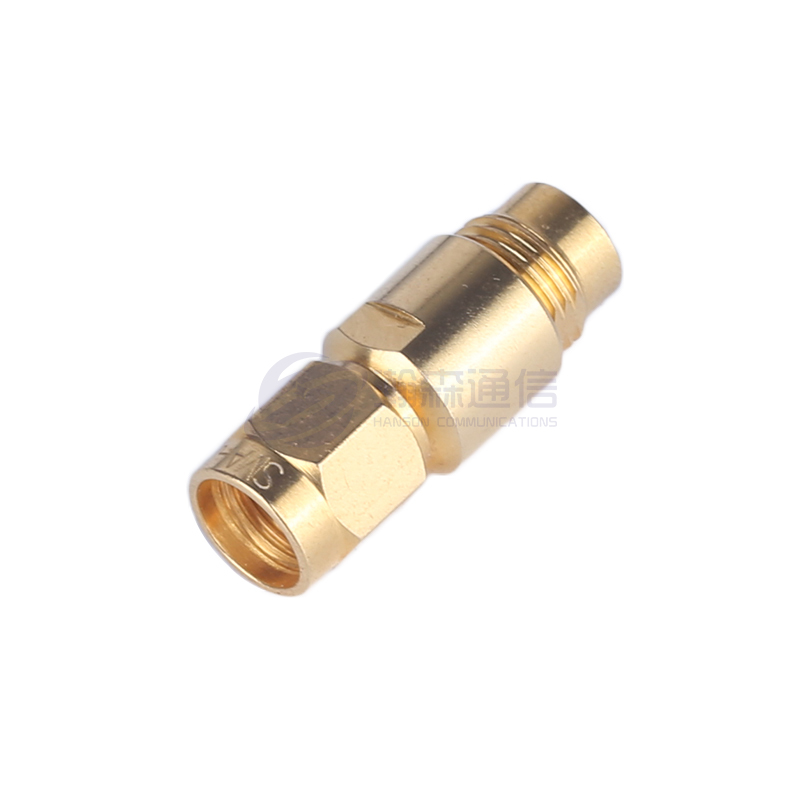

SMA-J5
Model Model de cablu SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51SMA-J5C -
SMA-(K)5
Model Model de cablu SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51 -

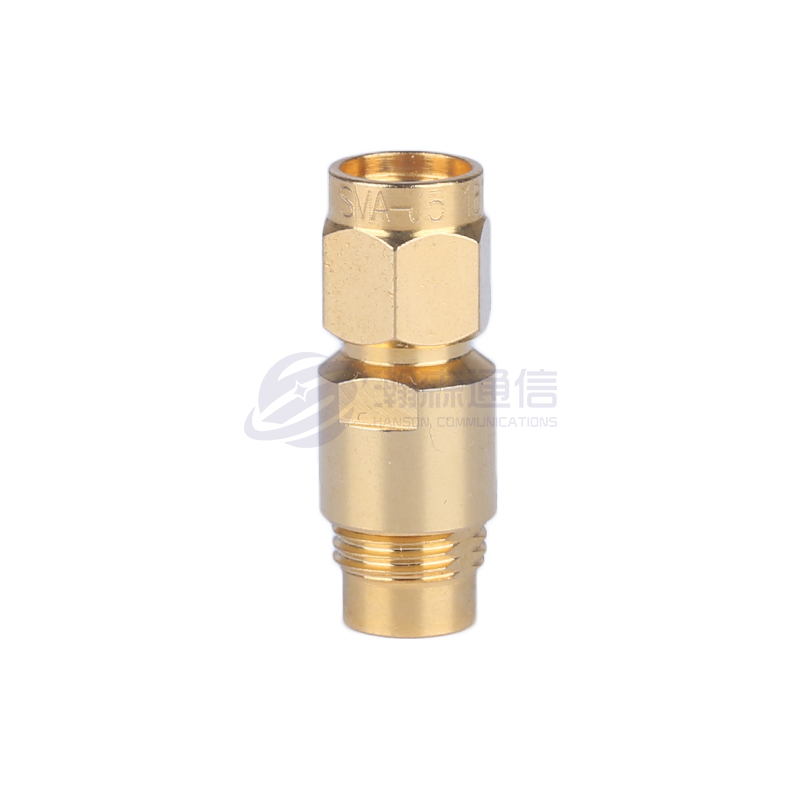

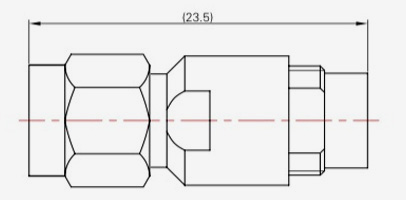

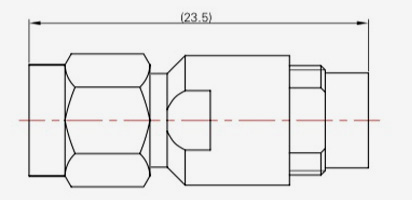

SMA-J5.3
Model Model de cablu SMA-J5.3 32055,205,GNB-415 -
SMA-JW2
Model Model de cablu SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1,RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JW5-1
Model Model de cablu SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KFB2
Model Model de cablu d SMA-KFB2 SFT-50-2.670-086 Φ2.2 SMA-KFB3 SFT-50-3.670-141 Φ3.6 -
SMA-KFB2-1
Model Model de cablu d SMA-KFB2-1 SFT-50-2.670-086 Φ2.2 SMA-KFB3-1 SFT-50-3.670-141 Φ3.6 -
SMA-KYB2
Model Model de cablu d SMA-KYB2 SFT-50-2.670-086 Φ2.2 SMA-KYB3A SFT-50-3.670-141 Φ3.6 -
SMA-KYB3
Model Model de cablu d SMA-KYB3 SFT-50-3.670-141 Φ3.6 -

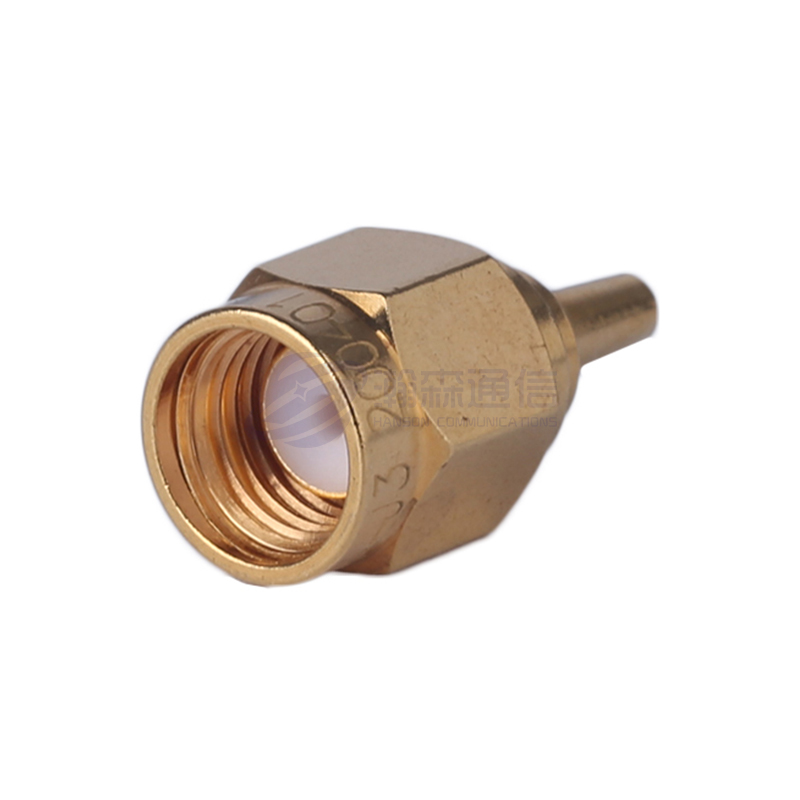

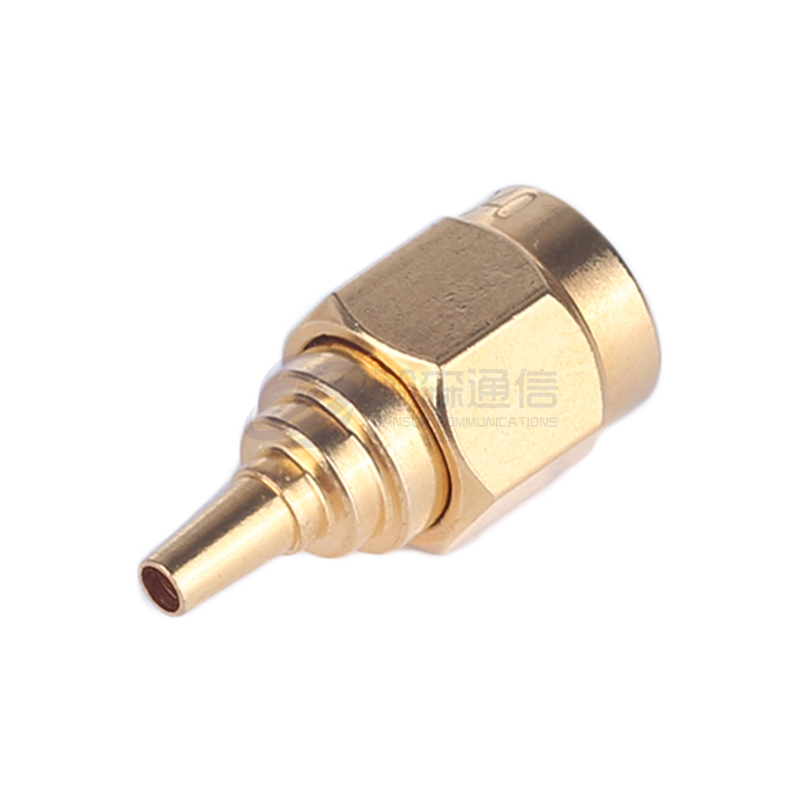

SMA-J2
Model Model de cablu SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1,RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
Model Model de cablu SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1,RG316 -
SMA-K5
Model Model de cablu SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51 SMA-K5C -

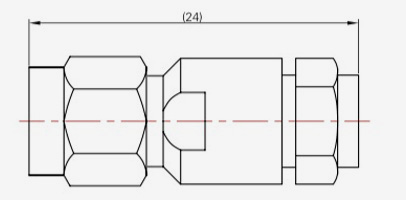

SMA-(J)5
Model Model de cablu SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KF2
Model Model de cablu SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1,RG316 -
SMA-KY2
Model Model de cablu SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1,RG316 SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51 -

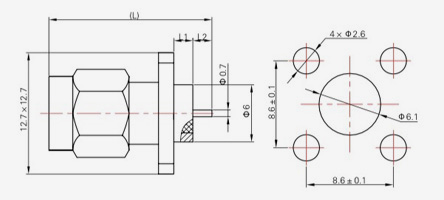

SMA-JFD1
Model L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -

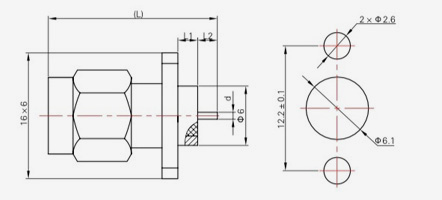

SMA-JFD2
Model L L1 L2 d SMA-JFD2 18 3 2 Φ0,7 SMA-JFD31 18.5 3 2.5 Φ1.0 SMA-JFD59 25 3 9 Φ1.0 -

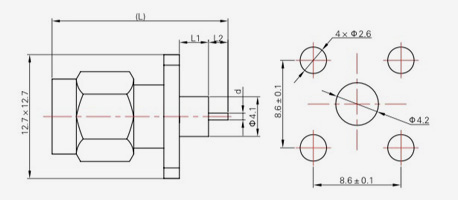

SMA-JFD4
Model L L1 L2 d SMA-JFD4 32 8 11 Φ1.27 SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1.27 SMA-JFD58 29.2 15 2 Φ1.27 -
SMA-JFD6
Model L L1 L2 d SMA-JFD6 32 8 11 Φ1.27 SMA-JFD7 25 8 4 Φ1.27 SMA-JFD8 31 15 3 Φ1.27 SMA-JFD9 18.2 3 2 Φ1.27 -

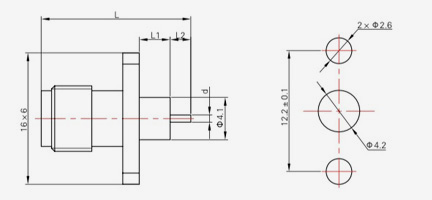

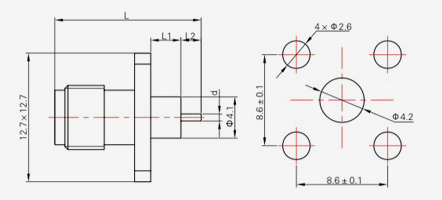

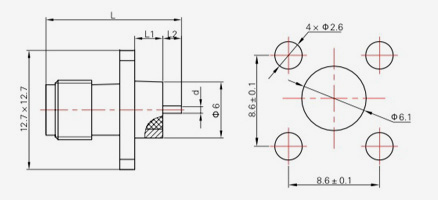

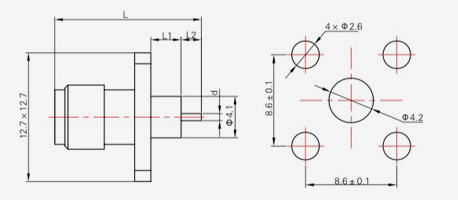

SMA-KFD3
Model L L1 L2 d SMA-KFD3 27.5 15 3 Φ1.27 SMA-KFD4 33.5 21 3 Φ1.27 SMA-KFD8 18.5 6 3 Φ1.27 SMA-KFD9 24.5 12 3 Φ1.27 SMA-KFD16 20.5 8 3 Φ1.27 SMA-KFD21 15.5 2 4 Φ1.27 SMA-KFD24 22.5 10 3 Φ1.27 SMA-KFD33 17.5 5 3 Φ1.7 -

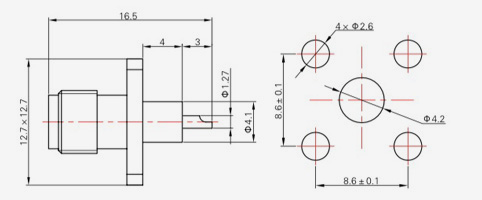

SMA-KFD3
Model L L1 L2 d SMA-KFD46 16.5 4 3 Φ1.27 SMA-KFD52 16.5 2 5 Φ1.0 SMA-KFD53 20.5 6 5 Φ1.0 SMA-KFD87 15 3 2.5 Φ0,7 SMA-KFD133 15.5 4 2 Φ0,7 SMA-KFD146 22.3 7 5 Φ1.0 SMA-KFD147 18.5 4 5 Φ1.0 -

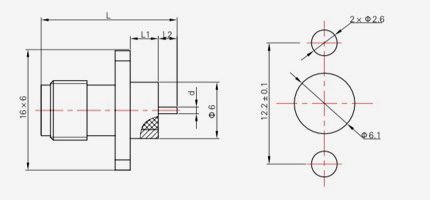

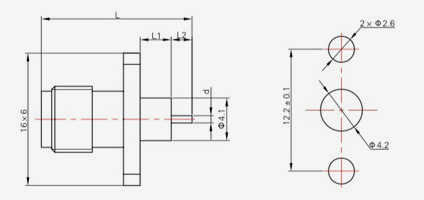

SMA-KFD5
Model L L1 L2 d SMA-KFD5 15.5 4 2 Φ1.27 SMA-KFD6 22.5 8 5 Φ0,7 SMA-KFD7 20.5 8 3 Φ1.27 SMA-KFD18 16 4 1.5 Φ0,5 SMA-KFD20 18.5 6 3 Φ1.27 SMA-KFD22 27.5 15 3 Φ1.27 SMA-KFD23 14.1 4 0.6 Φ0,4 SMA-KFD30 33.5 21 3 Φ1.27 SMA-KFD43 21.5 4 8 Φ1.27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
Model L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1.27 SMA-KFD62 17 3.5 4 Φ1.27 SMA-KFD63 19.5 3.5 4 Φ1.27 SMA-KFD64 18 3.5 5 Φ1.27 SMA-KFD65 19 4.5 5 Φ1.27 SMA-KFD66 20.5 4.5 6.5 Φ1.27 SMA-KFD71 15.5 4 2 Φ0,7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1.2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1.27 -

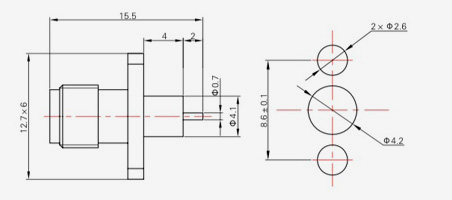

SMA-KFD11
Model L L1 L2 d SMA-KFD11 14.5 3 2 Φ0,5 SMA-KFD29 16.5 5 2 Φ0,7 SMA-KFD75 22.5 4 9 Φ0,7 SMA-KFD76 14.5 3 2 Φ0,7 SMA-KFD79 27.5 2 16 Φ1.0 SMA-KFD95 15.5 4 2 Φ0,7 SMA-KFD126 17.7 3 5.2 Φ1.0 SMA-KFD127 22.5 3 10 Φ1.0 SMA-KFD132 15.5 4 2 Φ1.0 SMA-KFD140 18.5 5 4 Φ1.0 -
SMA-KFD31
Model L L1 L2 d SMA-KFD31 15 3 2.5 Φ1.0 SMA-KFD32 21.5 3 9 Φ1.0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0,7 SMA-KFD100 16.5 5 2 Φ0,7 SMA-KFD101 15.5 4 2 Φ0,7 SMA-KFD102 14.5 3 2 Φ0,7 SMA-KFD130 21.5 3 9 Φ0,7 SMA-KFD131 15.5 4 2 Φ1.0 SMA-KFD134 17 5 2.5 Φ0,7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1.0 -

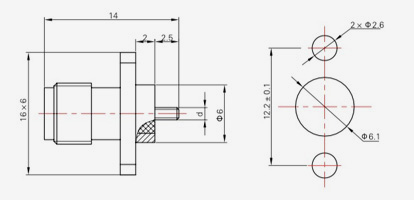

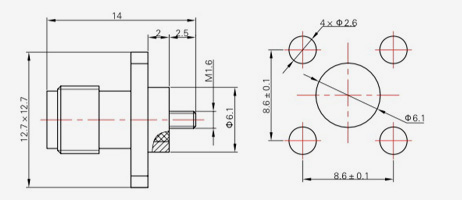

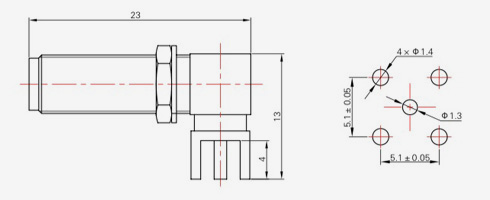

SMA-KFD81
Model d SMA-KFD81 M1 SMA-KFD109 M1.6 -

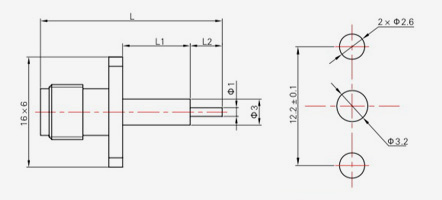

SMA-KFD119
Model L L1 L2 d SMA-KFD119 17 6.5 1 Φ3.0 SMA-KFD121 18 6.5 2 Φ3.0 SMA-KFD141 17.5 4 4 Φ3.2 SMA-KFD142 18.3 7.8 1 Φ3.0 SMA-KFD149 17.5 3 5 Φ3.0 -

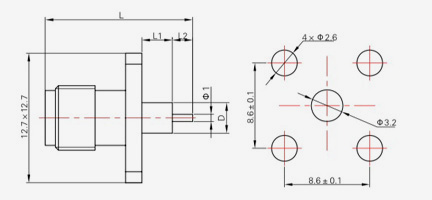

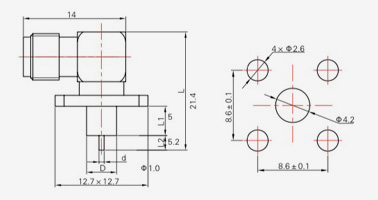

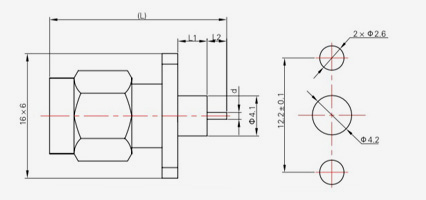

SMA-KWFD3
Model L L1 L2 d D SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1 SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2 SMA-KWFD5 24.2 8 5 Φ0,7 Φ4.1 SMA-KWFD6 21.2 5 5 Φ0,7 Φ4.1 SMA-KWFD7 24.2 3 10 Φ0,7 Φ4.1 SMA-KWFD8 21.3 5 5 Φ0,7 Φ4.1 SMA-KWFD9 16.2 3 2 Φ0,7 Φ4.1 SMA-KWFD12 15.2 2 2 Φ0,7 Φ4.1 SMA-KWFD49 25.2 5 9 Φ0,17 Φ4.1 -

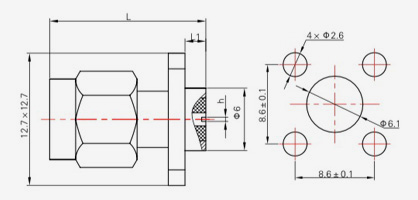

SMA-JFD11
Model L L1 h SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -

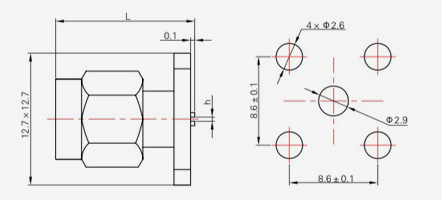

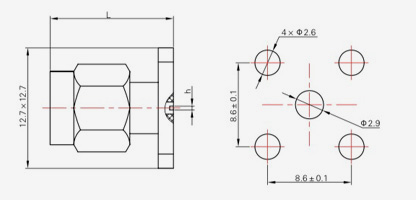

SMA-JFD12
Model L h SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
Model L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -

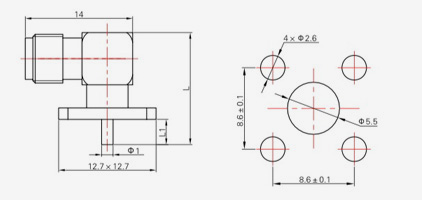

SMA-KWF
Model L L1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -

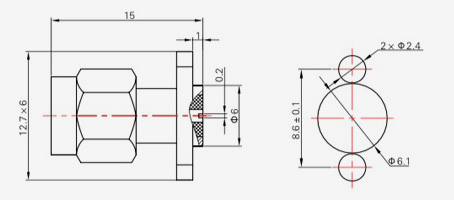

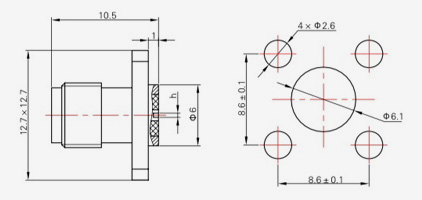

SMA-JFD16
Model h SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -

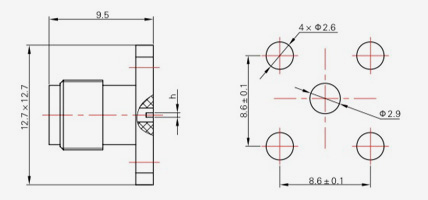

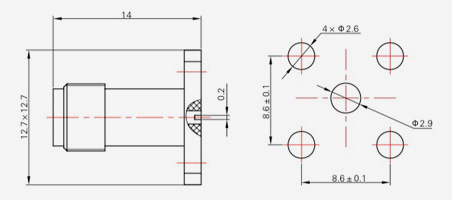

SMA-KFD26
Model h SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
Model h SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

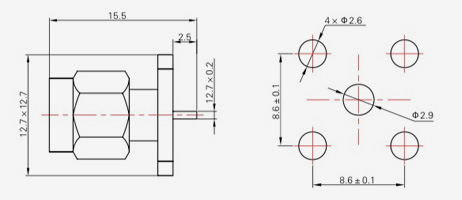

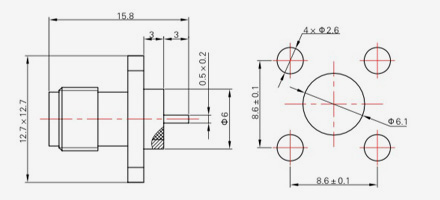

SMA-KFD10
Model L L1 t SMA-KFD10 15.8 3 0,5×0,2 SMA-KFD14 16.5 4 0,5×0,2 SMA-KFD35 14.5 2 1,27×0,2 -

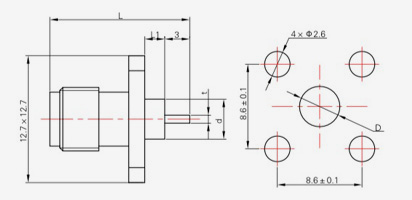

SMA-KFD13
Model L L1 t d D SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4.2 SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4.2 -

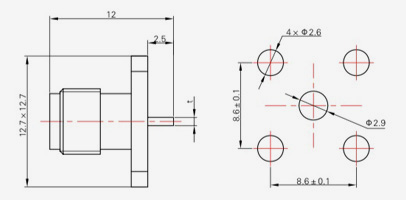

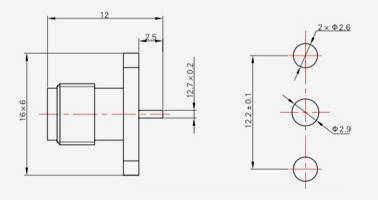

SMA-KFD39
Model t SMA-KFD39 0,5×0,2 SMA-KFD149 1,27×0,2 -

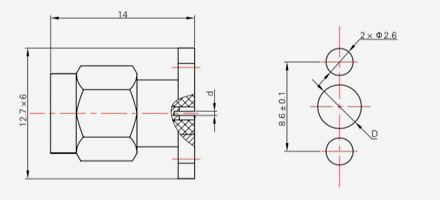

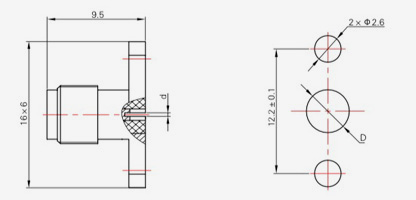

SMA-JFD40
Model d D SMA-JFD40 Φ0,5 Φ3.0 SMA-JFD41 Φ0,45 Φ2.8 SMA-JFD42 Φ0,38 Φ2.5 SMA-JFD44 Φ0,3 Φ2.0 -
SMA-JFD48
Model d D SMA-JFD48 Φ0,5 Φ3.0 SMA-JFD55 Φ0,45 Φ2.8 SMA-JFD56 Φ0,38 Φ2.5 SMA-JFD57 Φ0,3 Φ2.0 -

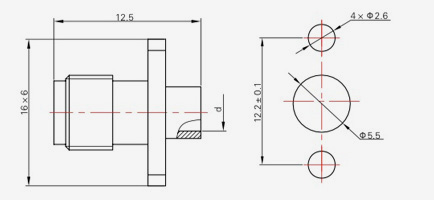

SMA-KFD40
Model d D SMA-KFD40 Ф0,5 Φ3.0 SMA-KFD41 Φ0,45 Φ2.8 SMA-KFD42 Φ0,38 Φ2.5 SMA-KFD44 Φ0,3 Φ2.0 -

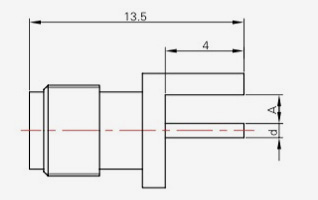

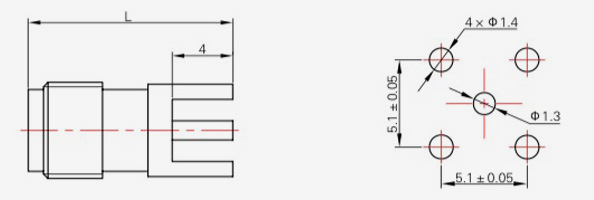

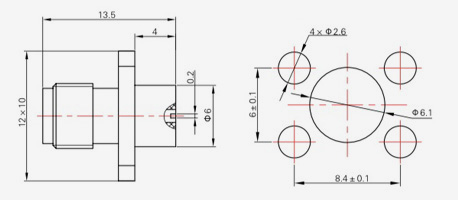

SMA-KHD
Model L SMA-KHD 13.5 SMA-KHD10 18.5 -
SMA-KHD1
Model O d SMA-KHD1 1.2 Φ1.27 SMA-KHD2 1.5 Φ1.27 SMA-KHD3 2 Φ1.27 SMA-KHD4 0.5 Φ1.27 SMA-KHD5 0.8 Φ1.27 SMA-KHD6 1 Φ1.27 SMA-KHD8 1.6 Φ0,8 SMA-KHD9 1.6 Φ1.27 SMA-KHD11 1 Φ0,5 -
SMA-JWF
-

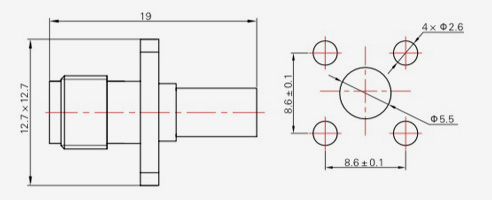

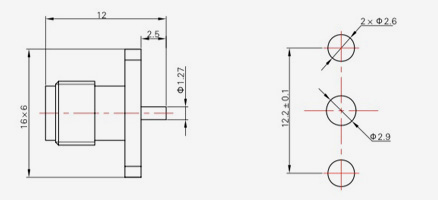

SMA-KF1
-

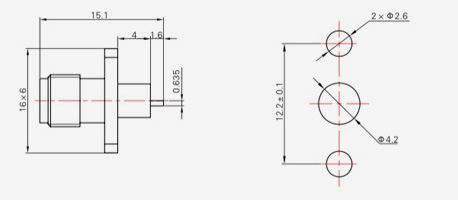

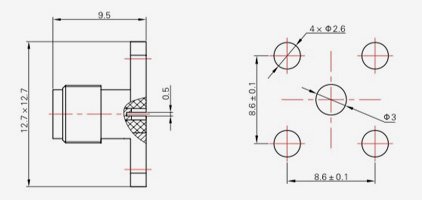

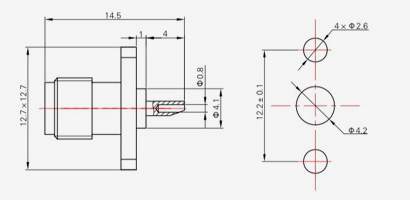

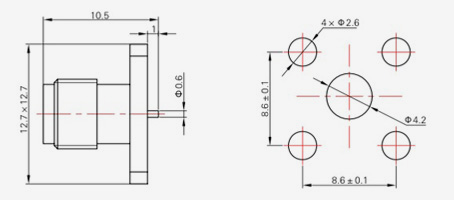

SMA-KFD17
-

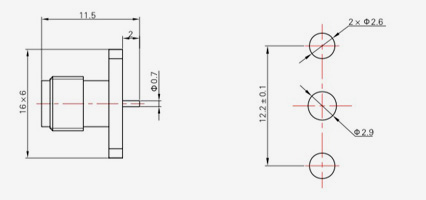

SMA-KFD150
-
SMA-KWF1
-

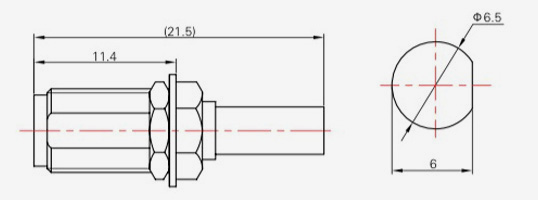

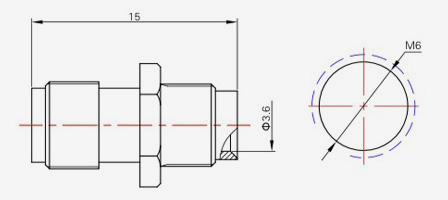

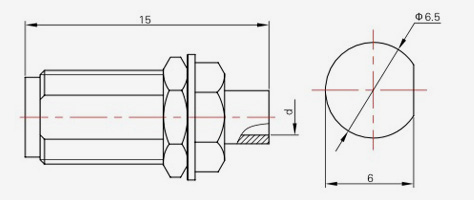

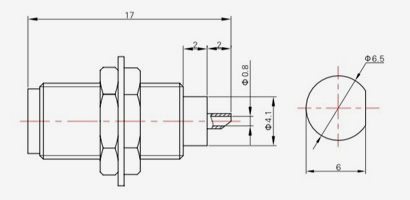

SMA-KYD
-

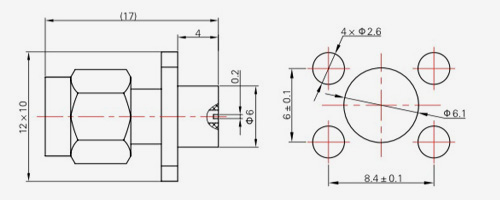

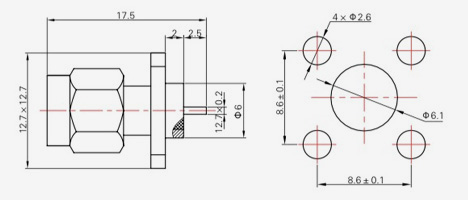

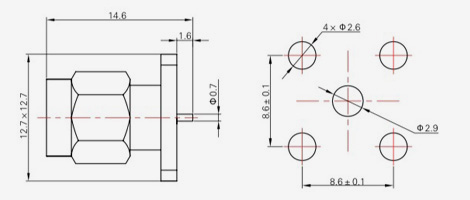

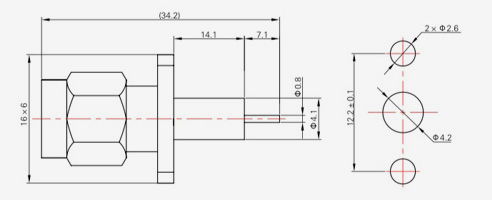

SMA-JFD3
-
SMA-JFD61
-

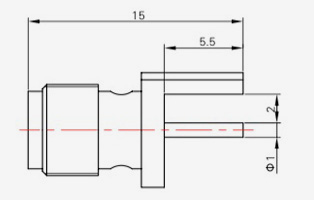

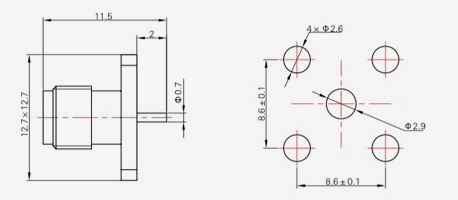

SMA-KFD19
-

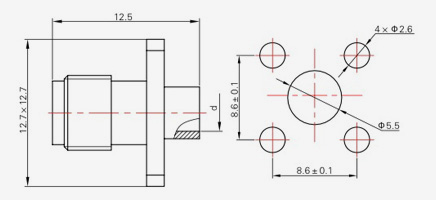

SMA-KFD36G
-

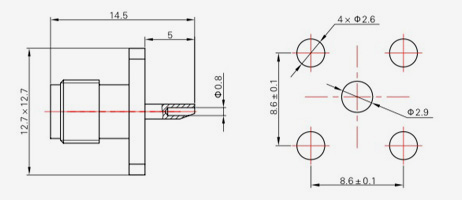

SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-

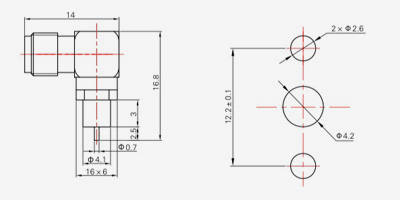

SMA-KWFD2-1
-
SMA-KWFD2-2
-
SMA-KFD154
-
SMA-KFD158
-

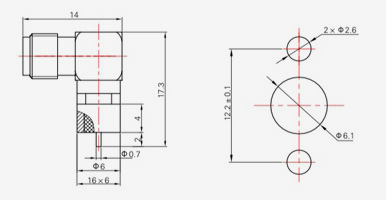

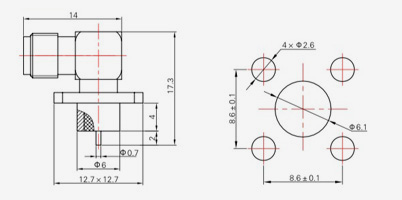

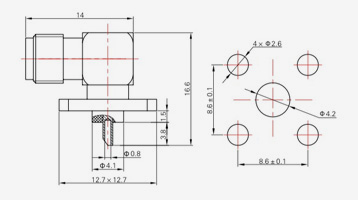

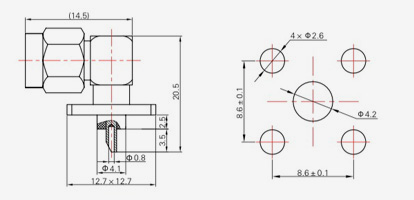

SMA-KWFD2
-

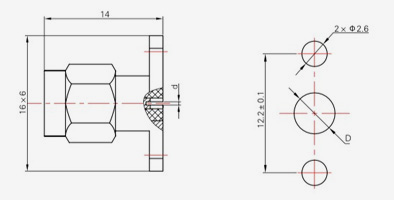

SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-

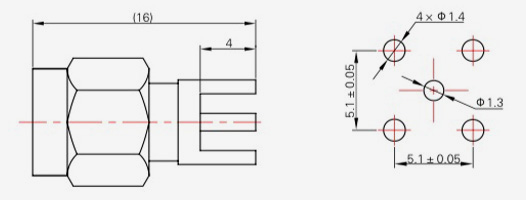

SMA-JHD
-
SMA-KHD7
-

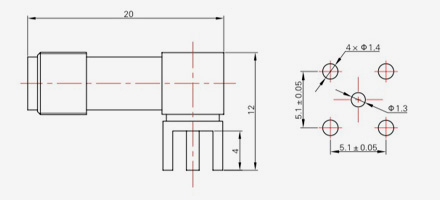

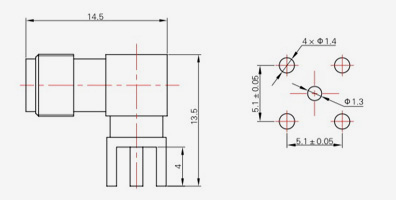

SMA-KWHD
-
SMA-KWHD4
-
SMA-KWHD5
