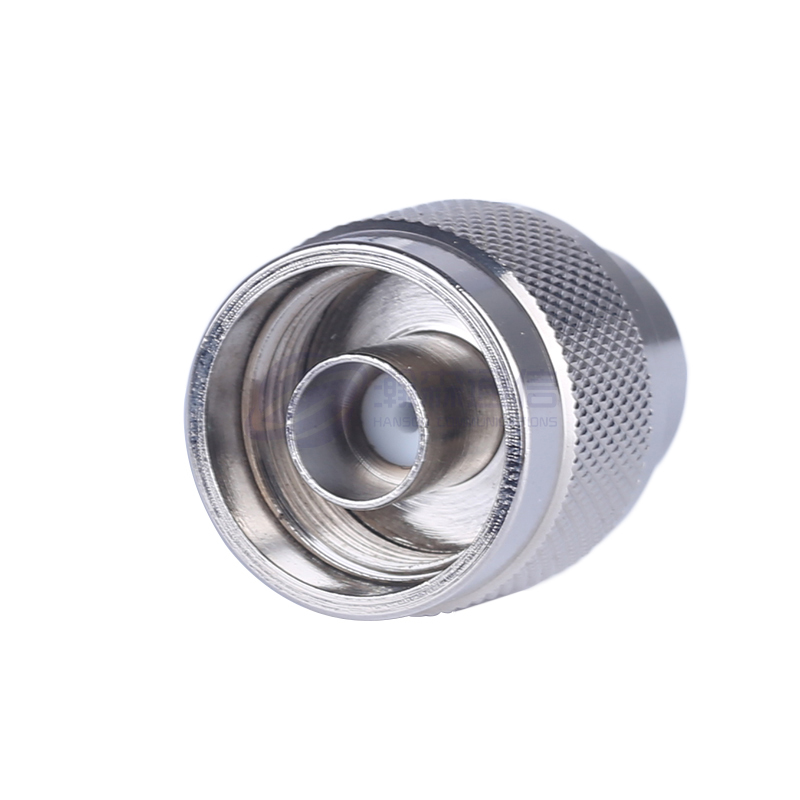

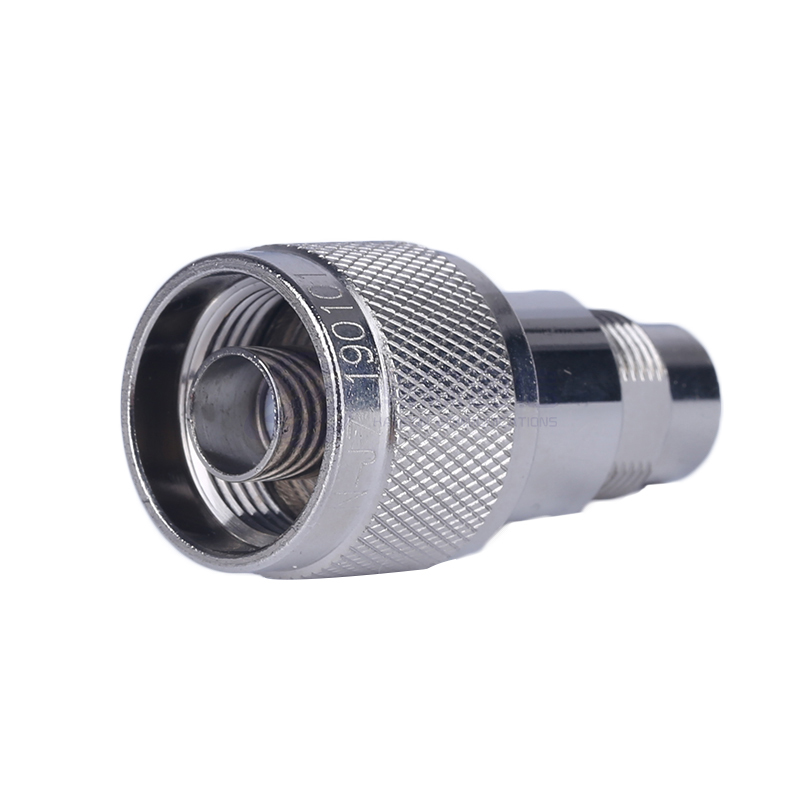

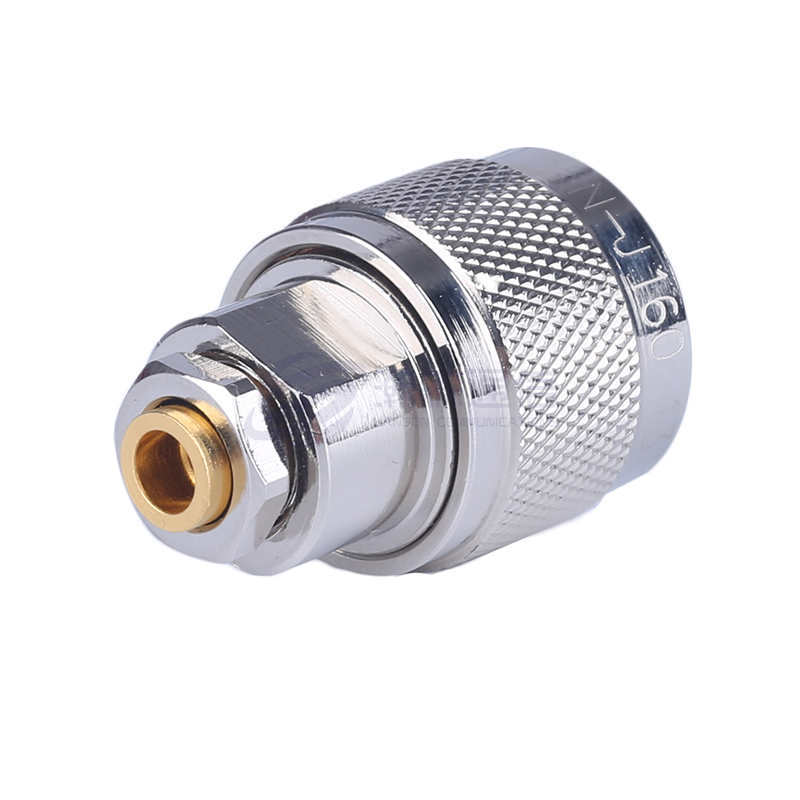

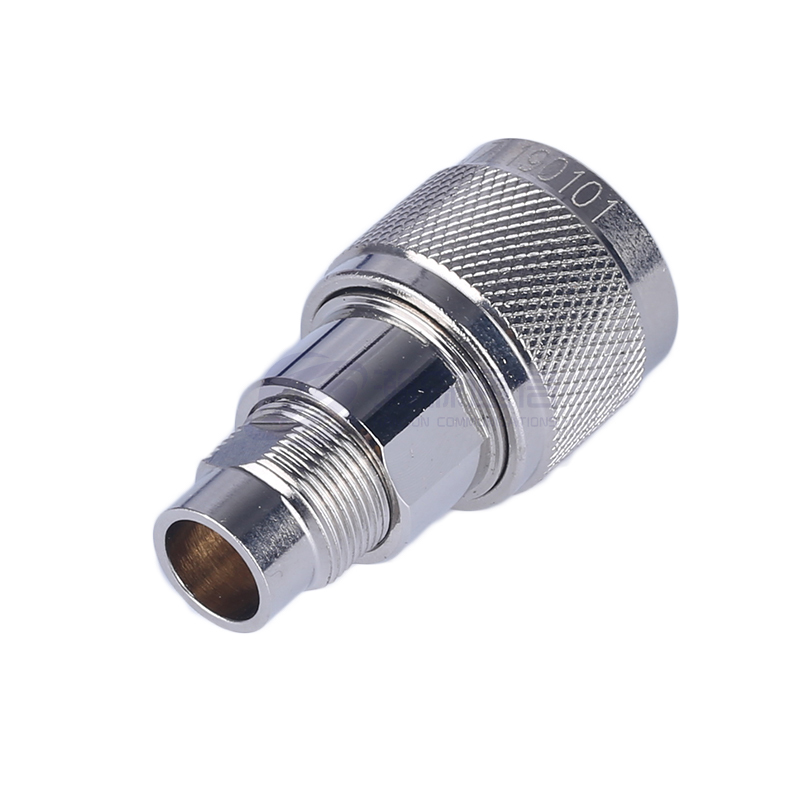

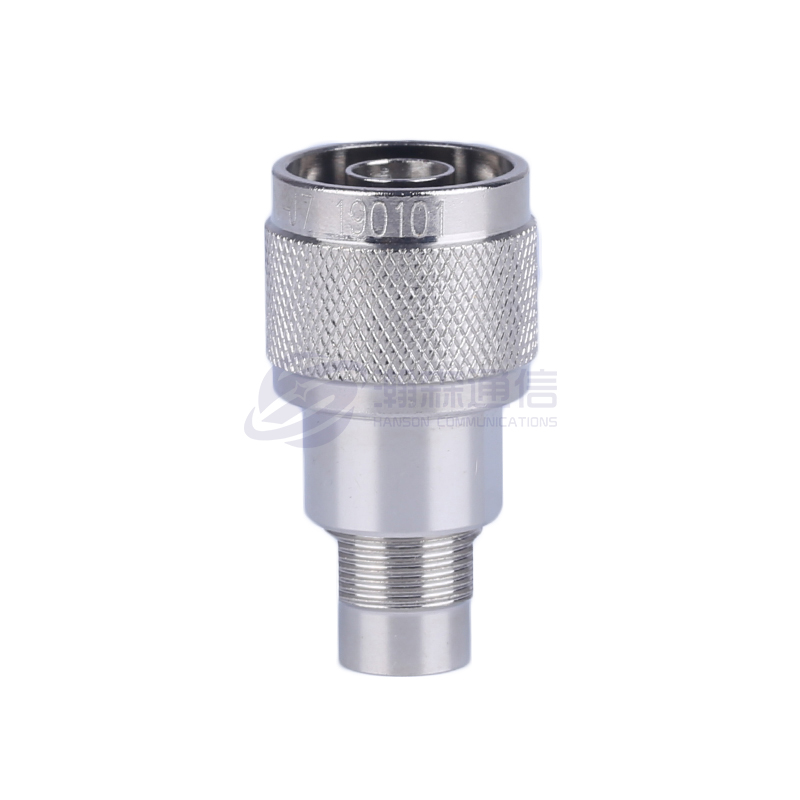

Conectorul coaxial RF seria de tip N este un conector coaxial RF cu un mecanism de conectare filetat dezvoltat și produs în conformitate cu standardul militar american MIL-C-39012. Are caracteristicile de lățime de bandă largă, rezistență bună la șocuri, fiabilitate ridicată și performanță excelentă și este utilizat pe scară largă în comunicații cu microunde și sisteme de măsurare. Impedanța caracteristică a conectorului coaxial RF seria de tip N produs de fabrica noastră este împărțită în două tipuri: 50Ω și 75Ω.
Specificatii tehnice principale:
◆ Impedanta caracteristica: 50Ω/75Ω
◆ Interval de frecvență: DC-18GHz(50Ω)/DC-3GHz(75Ω)
◆ Rezistență de izolație: ≥5000MΩ
◆ Tensiune de rezistență dielectrică: 1500V (rms)
◆ Raportul de undă staționară de tensiune (VSWR): ≤1,30
◆ Cicluri de împerechere: de 500 de ori

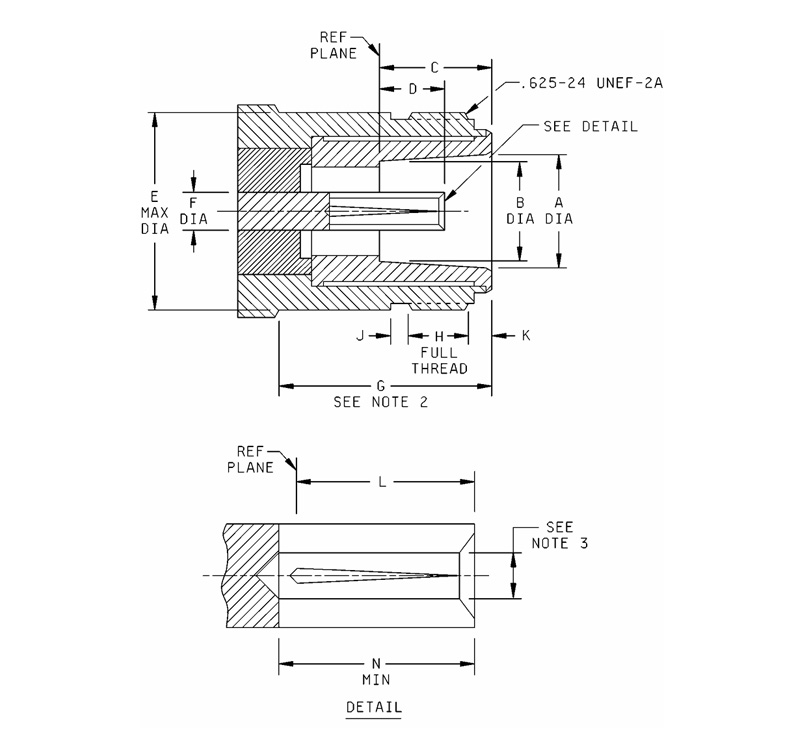

| Dim Ltr | inci (mm) | |
| Min. | Max. | |
| O | .336 (8.53) | .344 (8.74) |
| B | .316 (8.03) | .320 (8,13) |
| C | .356 (9.04) | .362 (9.19) |
| D | .187 (4,75) | .207 (5.26) |
| E | ------- | .627 (15.93) |
| F | .119 (3,02) | .124 (3,15) |
| G | .422 (10.72) | ------- |
| H | .172 (4,37) | .220 (5.59) |
| J | .047 (1.19) | .077 (1.96) |
| K | .047 (1.19) | .077 (1.96) |
| L | .187 (4,75) | .207 (5.26) |
| N | .210 (5,33) | ------- |
Note:
1. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în
MIL-PRF-39o12/2.
2. Distanță pentru piulița de cuplare a conectorului de împerechere.
3. Pentru a îndeplini VSwR, caracteristicile de împerechere, rezistența la contact și
durabilitatea conectorului atunci când este cuplat cu un pin cu diametrul a.063/.066.

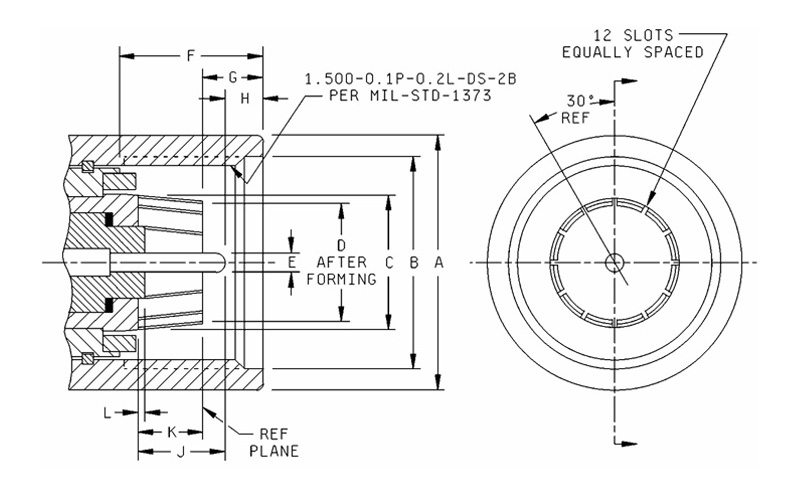

| Dim Ltr | inci (mm) | |
| Min. | Max. | |
| O | 1.740 (44.20) | 1.760 (44.70) |
| B | 1,537 (39,04) | 1,543 (39,19) |
| C | 1.060 (26.92) | 1,064 (27,03) |
| D | .964 (24,49) | .974 (24.74) |
| E | .194 (4,93) | .196 (4,98) |
| F | .836 (21.23) | .856 (21.74) |
| G | .372 (9.45) | .392 (9.96) |
| H | .271 (6.88) | .291 (7.39) |
| J | 551 (14.00) | .571 (14.50) |
| K | .370 (9.40) | .380 (9.65) |
| L | 0,001 (0,03) | 0,013 (0,33) |
Note:
1. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în MIL-PRF-39012/44.

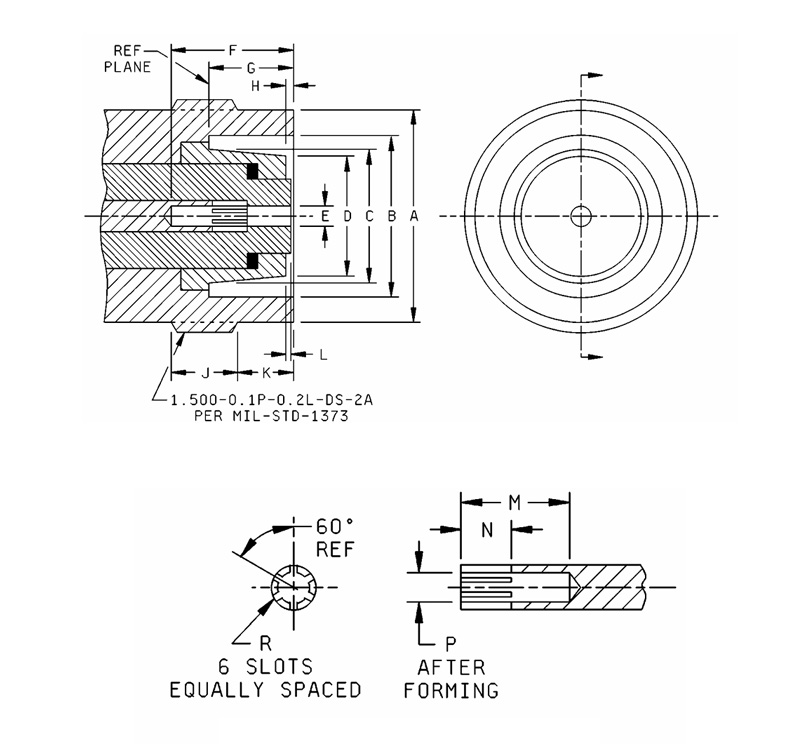

| Dim Ltr | inci (mm) | |
| Min. | Max. | |
| O | 1,404 (35,66) | 1,408 (35,76) |
| B | 1.100 (27.94) | 1.120 (28.45) |
| C | 1,998 (50,75) | 1,002 (25,45) |
| D | 936 (23,77) | .940 (23.88) |
| E | .191 (4,85) | .195 (4,95) |
| F | .763 (19.38) | .783 (19.89) |
| G | .465 (11.81) | .485 (12.32) |
| H | .062 (1,57) Referință | |
| J | .302 (7.67) | .322 (8.18) |
| K | .302 (7.67) | .322 (8.18) |
| L | 0,001 (0,03) | 0,013 (0,33) |
| M | .490 (12.45) | .510 (12.95) |
| N | .240 (6,10) | ,260 (6,60) |
| P | .187 (4,75) | .189 (4,80) |
| R | 0,014 (0,36) | 0,018 (0,46) |
Note:
1. Oceastă interfață trebuie să îndeplinească cerințele de gabarit, așa cum sunt specificate în MIL-PRF-39012/45.

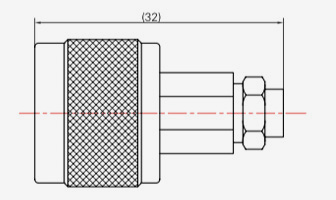

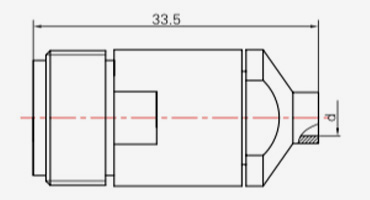

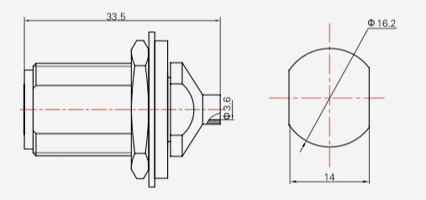

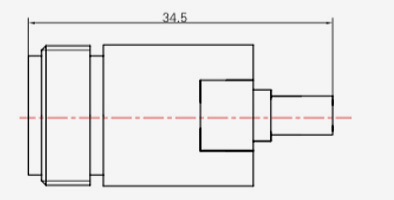

| Model | Tip cablu | d |
| N-JB2 | SFT-50-2.670-086 | Φ2.2 |
| N-JB3 | SFT-50-3.670-141 | Ф3.6 |
| Model | Tip cablu | L |
| N-JB3-1 | SFT-50-3.670-141 | 17.6 |
| N-JB3A-1 | SFT-50-3.670-141 | 16.5 |
| Model | Tip cablu |
| N-KB3 | SFT-50-3,670-141 |
| Model | Tip cablu |
| N-KFB3 | SFT-50-3,670-141 |
| Model | Tip cablu |
| N-KYB3 | SFT-50-3,670-141 |
| Model | Tip cablu |
| N-J3 | SYV-50-2-1,RG316 |
| N-J4 | SYV-50-2-2 |

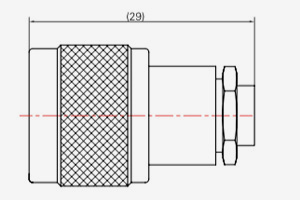

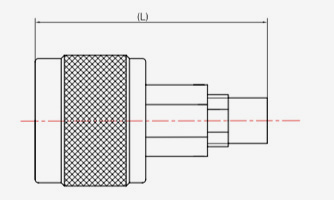

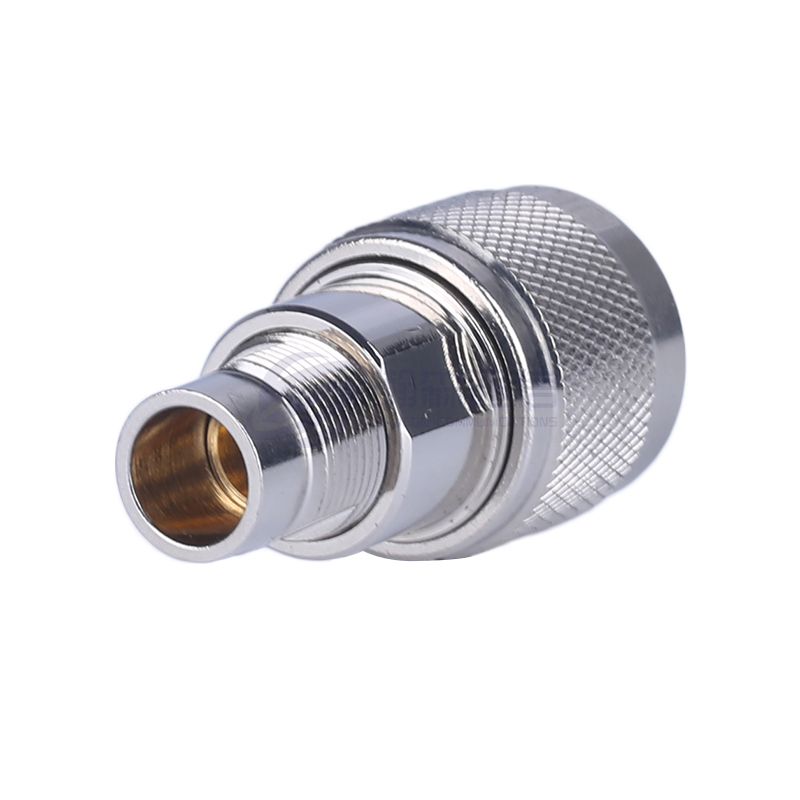

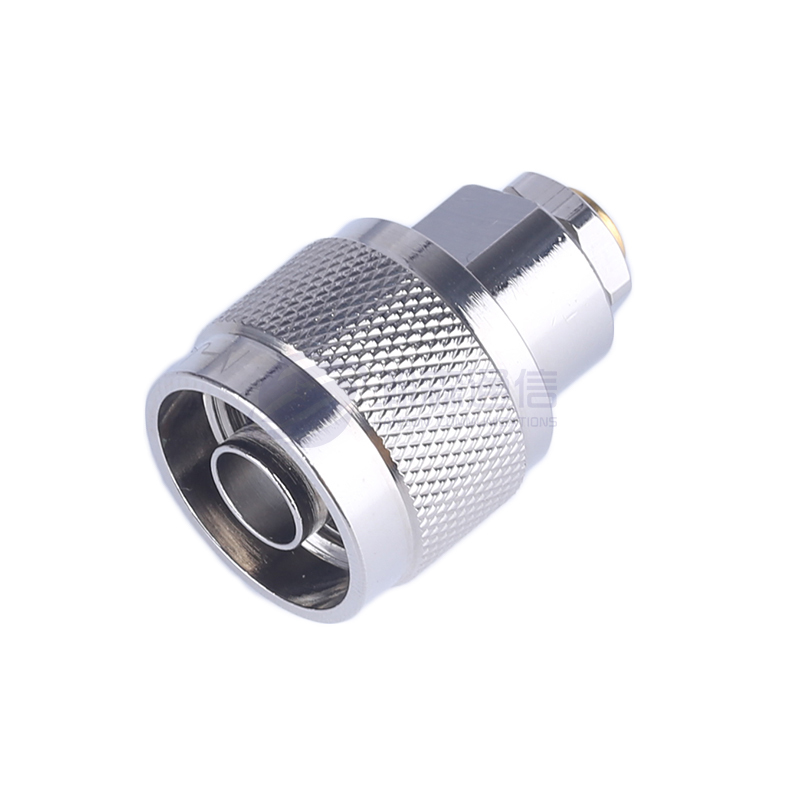

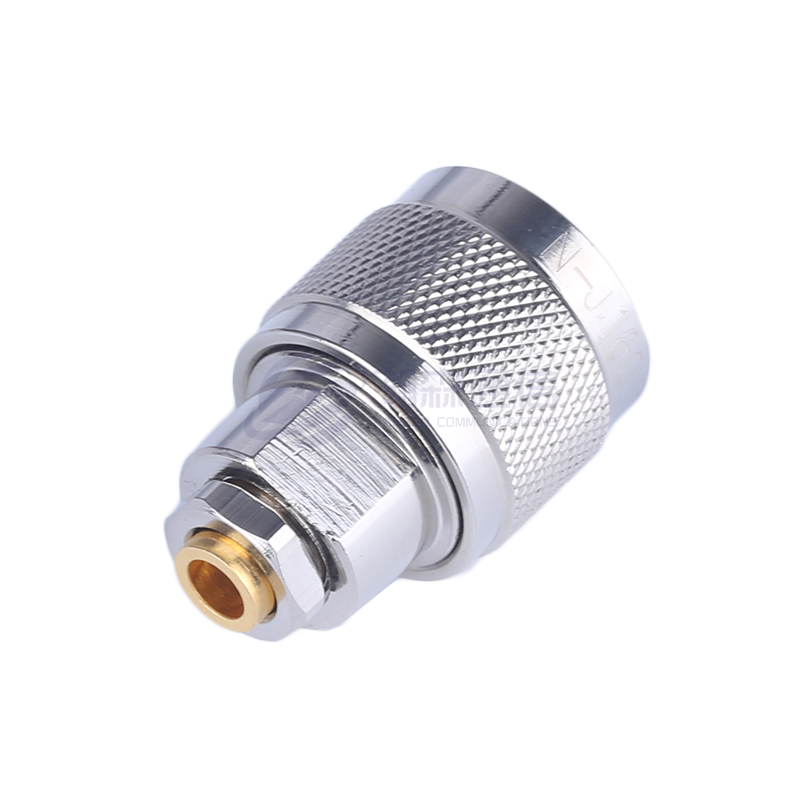

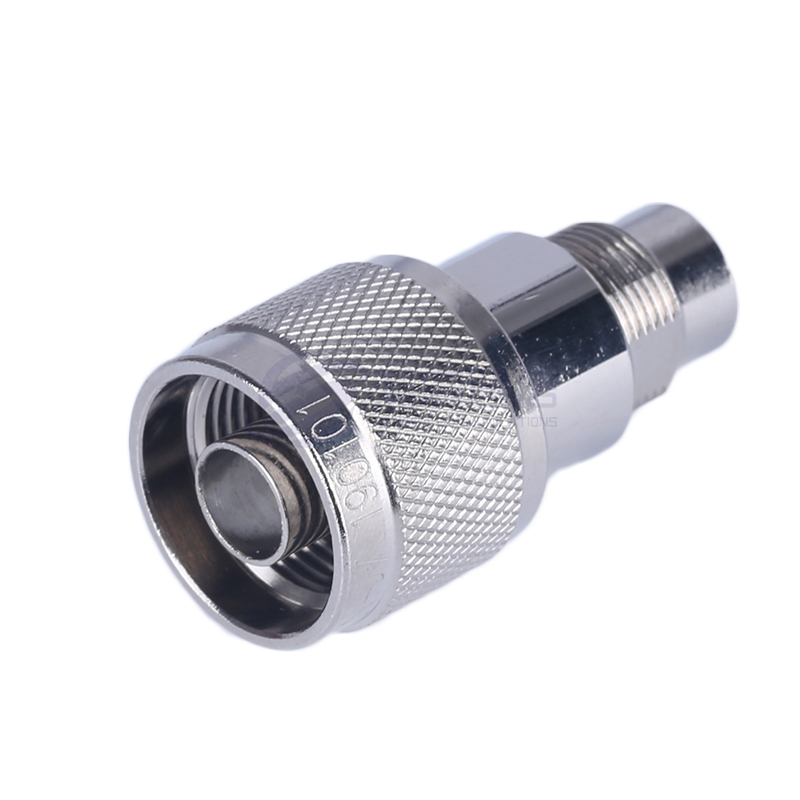

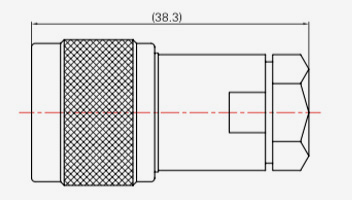

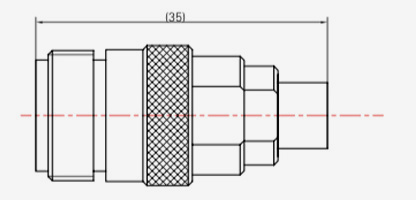

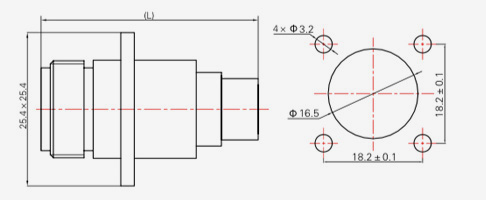

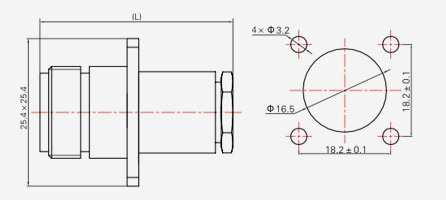

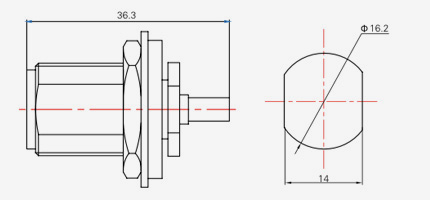

| Model | Tip cablu | L |
| N-J5 | SYV-50-3,RG142, SFCJ-50-3-51 | 33 |
| N-J5C | SYV-50-3,RG142, SFCJ-50-3-51 | 33 |
| N-J7 | SYV-50-5-1, SFCJ-50-5-51 | 36 |
| N-J10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 | 36 |
| Model | Tip cablu |
| N-J5.3 | 32055,205,GNB415 |
| Model | Tip cablu |
| N-J311 | FFB311A |
| Model | Tip cablu |
| N-J10-1 | SFCJ-50-7-51 |
| Model | Tip cablu |
| N-JW5 | SFCJ-50-3-51,SYV-50-3-4,RG142 |
| N-JW7 | SFCJ-50-5-51,SYV-50-5-1 |
| N-JW10 | SFCJ-50-7-51,SYV-50-7-2 |
| Model | Tip cablu |
| N-JW8A | FFB311A,SYV-50-5 |
| N-JW12A | SYV-75-3 |
| N-JW13A | SYV-75-5 |
| Model | Tip cablu |
| N-K3 | SYV-50-2-1,RG316 |
| Model | Tip cablu | L |
| N-K5 | SYV-50-3,RG142, SFCJ-50-3-51 | 36 |
| N-K7 | SYV-50-5-1,SFCJ-50-5-51 | 38 |
| N-K10 | SYV-50-7-1,SFCJ-50-7-51 | 38 |
| Model | Tip cablu | L |
| N-KF5 | SYV-50-3,RG142,SFCJ-50-3-51 | 36 |
| N-KF7 | SYV-50-5-1,SFCJ-50-5-51 | 38 |
| N-KF10 | SYV-50-7-1,SFCJ-50-7-51 | 38 |
| Model | Tip cablu | L |
| N-KF3A | SYV-50-2-1,RG316 | 33 |
| N-KF5A | SYV-50-3-4,RG142 | 42 |
| Model | Tip cablu |
| N-KY3Y | SYV-50-2-1,RG316 |

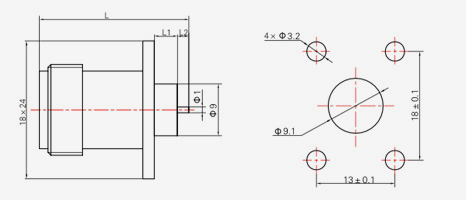

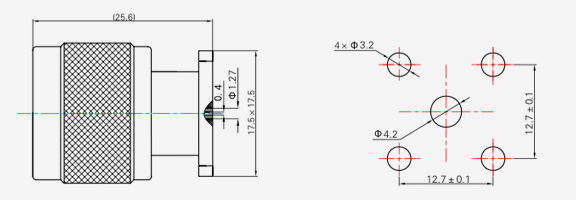

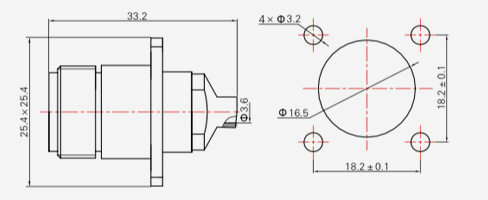

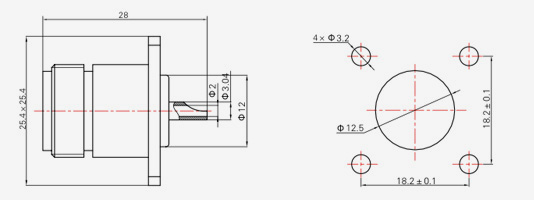

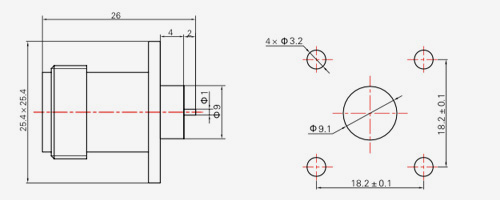

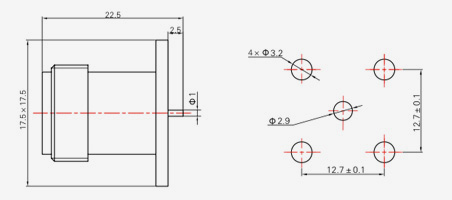

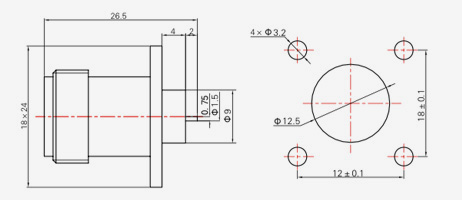

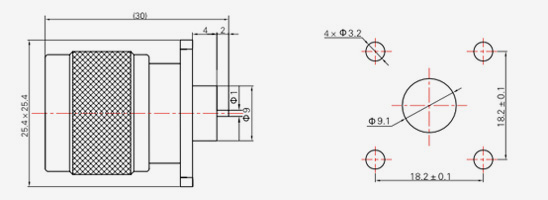

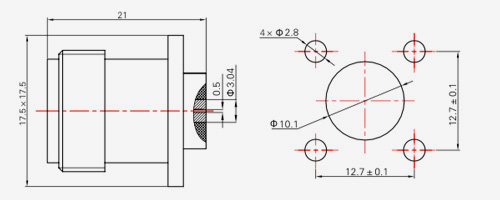

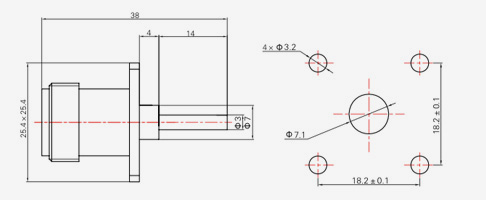

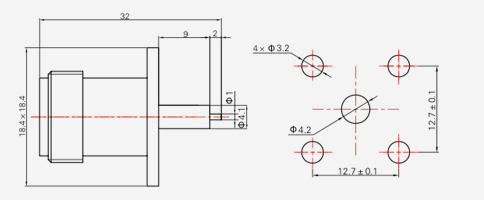

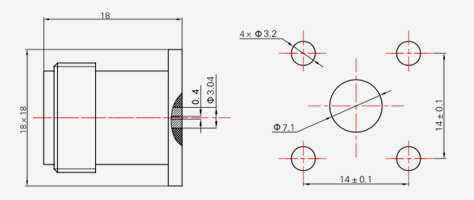

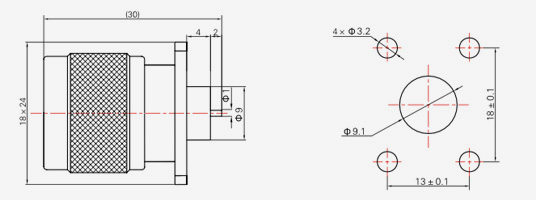

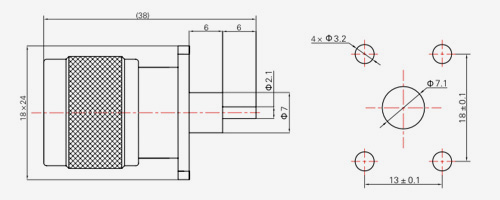

| Model | L | L1 | L2 |
| KFD | 26 | 4 | 2 |
| KFD2 | 31 | 6 | 5 |
| KFD15 | 30 | 6 | 4 |
| KFD16 | 28.5 | 6 | 2.5 |
| KFD17 | 28 | 6 | 2 |
| KFD18 | 29 | 5 | 4 |
| KFD19 | 29 | 4 | 5 |
| KFD20 | 33 | 4 | 9 |
