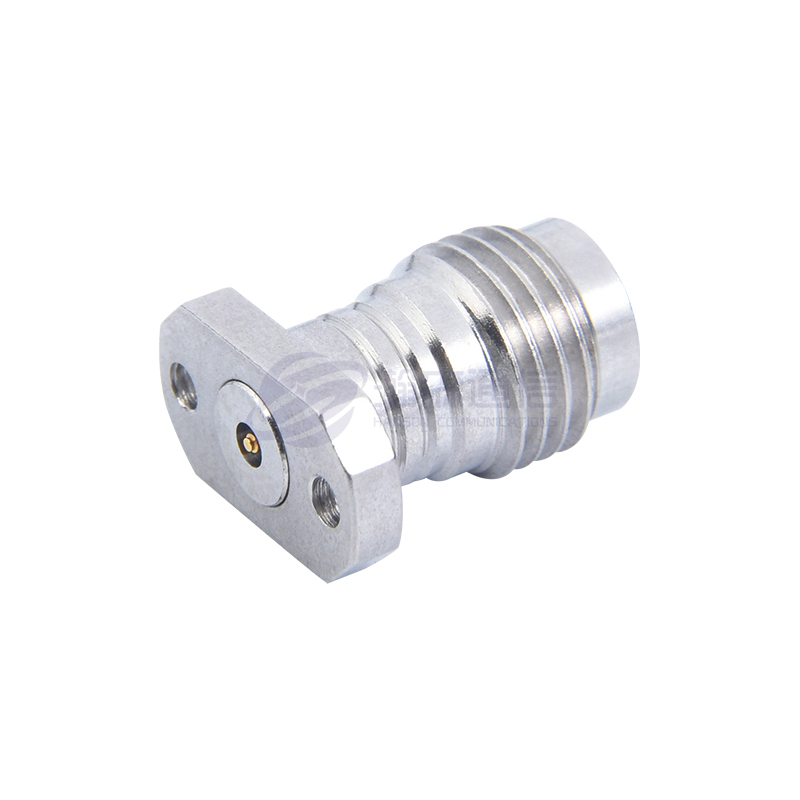

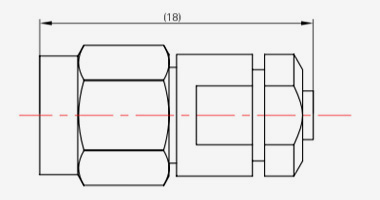

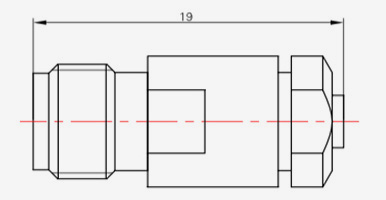

Conectorul din seria de 1,85 mm (cunoscut și ca conector RF de 1,85 mm) este un conector de radiofrecvență (RF) de înaltă performanță care este utilizat în principal în aplicații care necesită frecvență înaltă, precizie ridicată și pierderi reduse, în special în transmisia semnalului la 26,5 GHz sau mai mare. Este un design compact al conectorului din seria SMA care oferă o dimensiune mai mică și o performanță de frecvență mai mare în comparație cu alți conectori de înaltă frecvență, cum ar fi tipul V (2,92 mm) sau tip K (1,0 mm).
Specificatii tehnice principale:
◆ Impedanta caracteristica: 50Ω
◆ Gama de frecvență: DC~67GHz
◆ Rezistență de izolație: ≥3000MΩ
◆ Tensiune de rezistență dielectrică: 500V (rms)
◆ Raportul de undă staționară de tensiune (VSWR): ≤1,30
◆ Cicluri de împerechere: de 500 de ori

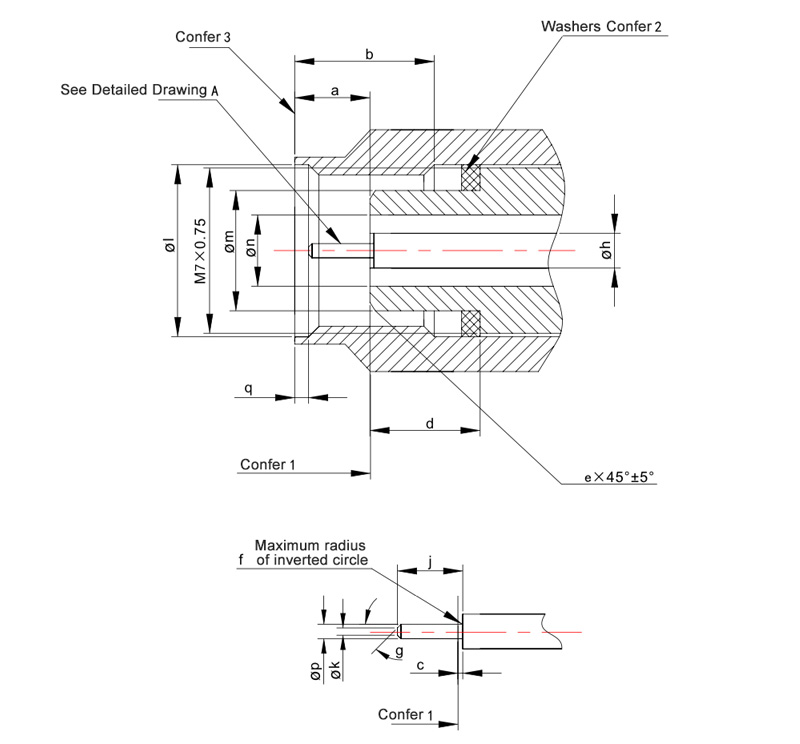

| Dimensiune | mm | în | ||
| mîn | max | mîn | max | |
| a | 1.850 | 2.450 | 0.073 | 0.096 |
| b | 4.370 | 4.630 | 0.172 | 0.182 |
| C | 0.000 | 0.0762 | 0.000 | 0.003 |
| d | 3.380 | 3.480 | 0.133 | 0.137 |
| e | 0.250 | 0.360 | 0.010 | 0.014 |
| f | - | RO.050 | - | R0.002 |
| g | 28° | 32° | 28° | 32° |
| h | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| j | 1.335 | 1.445 | 0.053 | 0.057 |
| k | 0.000 | 0.250 | 0.000 | 0.010 |
| l | 7.010 | 7.110 | 0.276 | 0.280 |
| m | 4.725 | 4.750 | 0.186 | 0.187 |
| n | 1.8373 | 1.8627 | 0.07233 | 0.0733 |
| p | 0.498 | 0.523 | 0.0196 | 0.0206 |
| q | 0.508 | 0.762 | 0.020 | 0.030 |
Note:
1. Suprafețe de referință mecanice și electrice.
2. Șaibe conform cerințelor pentru conectorii Clasa 1.
3. Piulițe de conectare cu decalaj înainte.

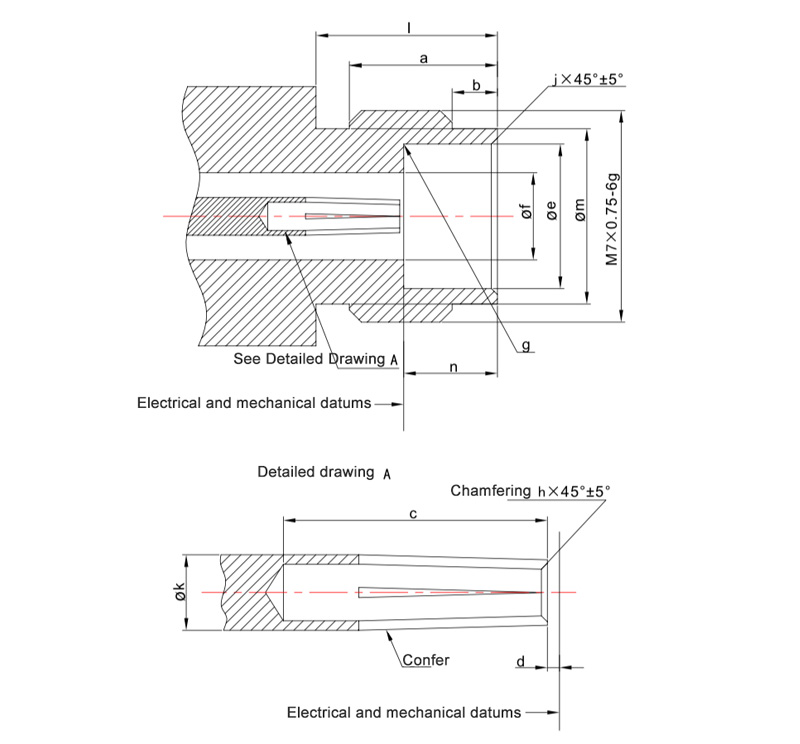

| Dimensiune | mm | în | ||
| mîn | max | mîn | max | |
| a | 4.800 | 5.060 | 0.189 | 0.199 |
| b | 1.370 | 1.630 | 0.054 | 0.064 |
| C | 2.650 | - | 0.104 | - |
| d | 0.000 | 0.0762 | 0.000 | 0.003 |
| e | 4.770 | 4.795 | 0.1878 | 0.1888 |
| f | 1.8373 | 1.8627 | 0.07233 | 0.07333 |
| g | - | R0,130 | - | R0.005 |
| h | 0.100 | 0.130 | 0.004 | 0.005 |
| j | 0.100 | 0.200 | 0.004 | 0.008 |
| k | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| l | 6.000 | - | 0.236 | - |
| m | 5.790 | 5.890 | 0.228 | 0.232 |
| n | 3.000 | 3.100 | 0.118 | 0.122 |
Note:
Structura piesei de contact prizei este arbitrară. Când se împerechează cu știfturi cu diametre de la 0,498 mm la 0,523 mm, dimensiunile trebuie să îndeplinească coeficientul de reflexie, caracteristicile de împerechere și cerințele de durabilitate a conectorului.
