Conector SMPM închis ermetic
Descriere:
Conectorul etanș SMPM (SubMiniature Push-on Micro) este un conector RF miniaturizat cu evacuare completă, semievacuare și orificiu de lumină, conceput pentru aplicații de înaltă frecvență, spațiu compact și ușoare. Este un conector push-on, utilizat în mod obișnuit în echipamentele de comunicații și electronice care necesită greutate redusă, fiabilitate ridicată și dimensiuni reduse. Conectorii SMPM au o calitate ridicată a transmisiei semnalului și pot oferi performanțe electrice bune.
Structura de baza:
Conectorul coaxial RF etanșat cu aer de tip SMPM-J este format din trei părți: conductor exterior, mediu de sticlă și conductor interior, structura de bază este prezentată în figura de mai jos:
Parametrii tehnici principali:
| Caracteristici electrice | ||||
| impedanta caracteristica | 50Ω | Gama de frecvente | DC~40GHz | |
| Tensiune rezistentă dielectrică | 500Vrms | Rezistenta de izolare | 2000M Ω | |
| Tensiune VSWR | <1,4 | Pierdere de inserție | ≤0,05 √f dB(GHz) | |
| Proprietăți materiale și mecanice, de mediu | ||||
| Carcasa | Aliaj lavabil/placat cu aur | Ace | Aliaj lavabil/placat cu aur | |
| Mediu de izolare | Sticlă | Durabilitatea conectorului | Escape completă | de 100 de ori |
| Rata de scurgere | ≤1,01325×10 ⁹ Pa ·m³/s | orificiu optic | de 1000 de ori | |
| Temperatura de functionare | -65℃~ 165℃ | |||

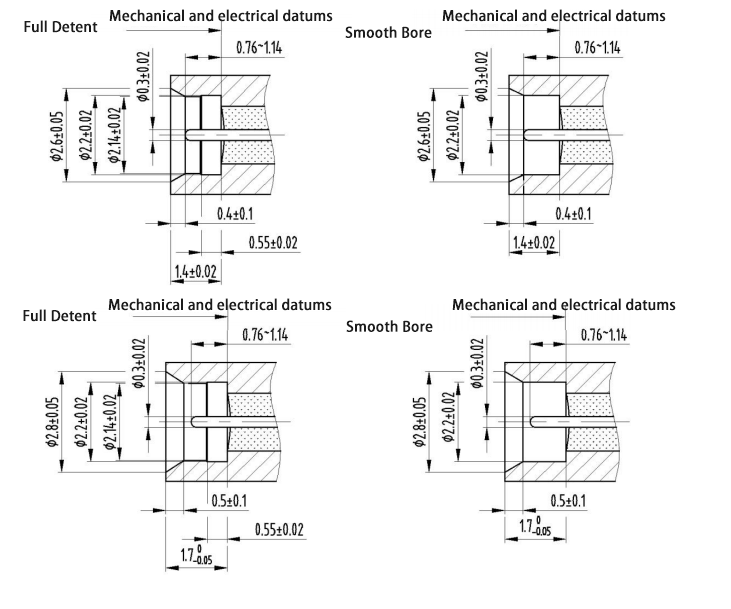

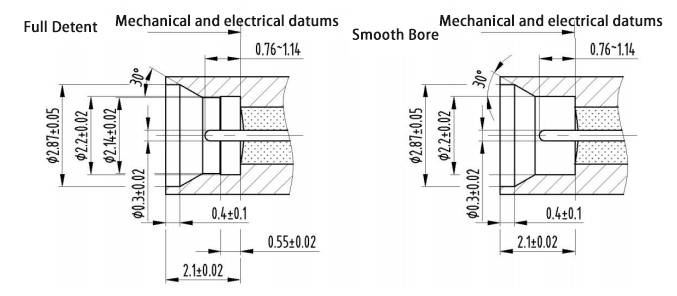

Dimensiunea interfeței:
Conectorii coaxiali RF etanșați cu aer de tip SMPM-J au două forme de interfață: evacuare completă și gaură goală. La denumirea modelului, F indică scăparea completă și
S înseamnă gaură ușoară. Dimensiunile interfeței sunt împărțite în dimensiuni standard ale interfeței și dimensiuni scurte ale interfeței, ambele putând fi combinate cu mufe de tip SMPM-K.
Dimensiunea standard a interfeței:
Dimensiuni scurte ale interfeței:
SMPM SERIE
-
SMPM(M)-JYD3S
Model Remarci SMPM(M)-JYD3S Smooth Bore -
SMPM(M)-JYD5S
Model Remarci SMPM(M)-JYD5S Smooth Bore -
SMPM(M)-JYD8F
Model Remarci SMPM(M)-JYD8F Detenție completă -
SMPM(M)-JYD10F
Model Remarci SMPM(M)-JYD10F Detenție completă -
SMPM(M)-JYD12S
Model Remarci SMPM(M)-JYD12S Smooth Bore -
SMPM(M)-JYD13F
Model Remarci SMPM(M)-JYD13F Detenție completă -
SMPM(M)-JYD14F
Model Remarci SMPM(M)-JYD14F Detenție completă -
SMPM(M)-JYD15F
Model Remarci SMPM(M)-JYD15F Detenție completă -
SMPM(M)-JYD16S
Model Remarci SMPM(M)-JYD16S Smooth Bore -
SMPM(M)-JYD17S
Model Remarci SMPM(M)-JYD17S Smooth Bore -
SMPM(M)-JYD18S
Model Remarci SMPM(M)-JYD18S Smooth Bore -
SMPM(M)-JYD19S
Model Remarci SMPM(M)-JYD19S Smooth Bore -
SMPM(M)-JYD20F
Model Remarci SMPM(M)-JYD20F Detenție completă -
SMPM(M)-JYD21S
Model Remarci SMPM(M)-JYD21S Smooth Bore -
SMPM(M)-JYD22F
Model Remarci SMPM(M)-JYD22F Detenție completă -
SMPM(M)-JYD23S
Model Remarci SMPM(M)-JYD23S Smooth Bore -
SMPM(M)-JYD24F
Model Remarci SMPM(M)-JYD24F Detenție completă -
SMPM(M)-JYD25F
Model Remarci SMPM(M)-JYD25F Detenție completă -
SMPM(M)-JYD26F
Model Remarci SMPM(M)-JYD26F Detenție completă -
SMPM(M)-JYD27S
Model Remarci SMPM(M)-JYD27S Smooth Bore -
SMPM(M)-JYD28S
Model Remarci SMPM(M)-JYD28S Smooth Bore -
SMPM(M)-JYD29F
Model Remarci SMPM(M)-JYD29F Detenție completă -
SMPM(M)-JYD30S
Model Remarci SMPM(M)-JYD30S Smooth Bore -
SMPM(M)-JYD31F
Model Remarci SMPM(M)-JYD31F Detenție completă -
SMPM(M)-JYD32F
Model Remarci SMPM(M)-JYD32F Detenție completă -
SMPM(M)-JYD33S
Model Remarci SMPM(M)-JYD33S Smooth Bore -
SMPM(M)-JYD34S
Model Remarci SMPM(M)-JYD34S Smooth Bore -
SMPM(M)-JYD35S
Model Remarci SMPM(M)-JYD35S Smooth Bore -
SMPM(M)-JYD36S
Model Remarci SMPM(M)-JYD36S Smooth Bore -
SMPM(M)-JYD37S
Model Remarci SMPM(M)-JYD37S Smooth Bore -
SMPM(M)-JYD38S
Model Remarci SMPM(M)-JYD38S Smooth Bore -
SMPM(M)-JYD39S
Model Remarci SMPM(M)-JYD39S Smooth Bore -
SMPM(M)-JYD41S
Model Remarci SMPM(M)-JYD41S Smooth Bore -
SMPM(M)-JYD42S
Model Remarci SMPM(M)-JYD42S Smooth Bore -
SMPM(M)-JYD43F
Model Observații SMPM(M)-JYD43F Detenție completă -
SMPM(M)-JYD44F
Model Remarci SMPM(M)-JYD44F Detenție completă -
SMPM(M)-JYD45S
Model Remarci SMPM(M)-JYD45S Smooth Bore -
SMPM(M)-JYD46S
Model Remarci SMPM(M)-JYD46S Smooth Bore -
SMPM(M)-JYD60F
Model Remarci SMPM(M)-JYD60F Detenție completă -
SMPM(M)-JYD61F
Model Remarci SMPM(M)-JYD61F Detenție completă -
SMPM(M)-JYD62F
Model Remarci SMPM(M)-JYD62F Detenție completă -
SMPM(M)-JYD63S
Model Remarci SMPM(M)-JYD63S Smooth Bore -
SMPM(M)-JYD64S
Model Remarci SMPM(M)-JYD64S Smooth Bore -
SMPM(M)-JYD65S
Model Remarci SMPM(M)-JYD65S Smooth Bore -
SMPM(M)-JYD66S
Model Remarci SMPM(M)-JYD66S Smooth Bore -
SMPM(M)-JHD1S
Model Remarci SMPM(M)-JHD1S Smooth Bore -
SMPM(M)-JHD2F
Model Remarci SMPM(M)-JHD2F Detenție completă -
SMPM(M)-JHD3F
Model Remarci SMPM(M)-JHD3F Detenție completă -
SMPM(M)-JHD4F
Model Remarci SMPM(M)-JHD4F Detenție completă -
SMPM(M)-JHD6F
Model Remarci SMPM(M)-JHD6F Detenție completă -
SMPM(M)-JHD21F
Model Remarci SMPM(M)-JHD21F Detenție completă -
SMPM(M)-JFD1S
Model Remarci SMPM(M)-JFD1S Smooth Bore -
SMPM(M)-JWSD1S
Model Remarci SMPM(M)-JWSD1S Smooth Bore -
SMPM(M)-JWSD8
Model Remarci SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
Model Remarci SMPM(M)-JWSD9S Smooth Bore -
SMPM(M)-JWSD10S
Model Remarci SMPM(M)-JWSD10S Smooth Bore -
SMPM(M)-JSD1S
Model Remarci SMPM(M)-JSD1S Smooth Bore
