Adaptor RF vs conector RF: care este diferența?
2026.07.30
Știri din industrie
Adaptor RF vs conector RF: diferența de bază
Un conector RF termină un cablu sau un port de echipament pentru a finaliza o cale de semnal, în timp ce un Adaptor coaxial RF unește doi conectori de diferite tipuri, genuri sau standarde de interfață fără ca un cablu să treacă între ei. Pe scurt, un conector încheie o cale de semnal, iar un adaptor coaxial compensează o nepotrivire între doi conectori existenți.
Această distincție contează cel mai mult atunci când un proiect implică hardware mixt. Un banc de testare ar putea folosi porturi SMA pe echipamentele de măsurare asociate cu cablarea de tip N pe dispozitivul testat, iar un adaptor coaxial RF este cel care închide acest decalaj fără a reconstrui niciun cablu. Conectorii, pe de altă parte, sunt aleși în faza de proiectare pentru a se potrivi de la început cu un anumit cablu, port sau stil de montare.
Indicele de utilizare ilustrativ din 100 în sectoarele comune care se bazează pe adaptoare și conectori coaxiali RF
Ce face un conector RF într-o cale de semnal
Un conector RF se atașează la capătul unui cablu sau direct pe un port al echipamentului, formând legătura fizică și electrică care menține semnalul în mișcare cu pierderi minime. Serii obișnuite includ BNC, TNC, Tip N, SMA și 7/16 DIN, fiecare construit în jurul unei dimensiuni specifice de pin, a unui model de filet și a unui rating de impedanță, cum ar fi standardul de adaptor coaxial RF de 50 ohmi, utilizat pe scară largă, care se găsește în majoritatea echipamentelor de comunicații și de testare.
De ce seriile de conectori nu sunt interschimbabile
Fiecare serie de conectori este construită după o specificație mecanică și electrică fixă, ceea ce înseamnă că un port SMA nu se poate conecta direct cu un capăt de cablu de tip N fără un adaptor între ele. Gama de frecvență este una dintre cele mai clare diferențe între serii, deoarece geometriile mai mici de pin suportă în general semnale de frecvență mai mare cu pierderi mai mici.
Gama de frecvență superioară aproximativă în gigaherți pentru seria de conectori comune utilizate în sistemele RF
Ce face diferit un adaptor coaxial RF
Un adaptor coaxial RF este o componentă scurtă, fără cablu, construită pentru a uni două interfețe de conector nepotrivite. Poate converti o serie de conectori în alta, poate schimba un gen de la bărbat la femeie sau poate schimba o interfață dreaptă într-un format de montare în unghi drept sau cu flanșă. Deoarece nu poartă cablu propriu, un adaptor coaxial este de obicei cea mai rapidă modalitate de a rezolva o nepotrivire a interfeței descoperită în timpul instalării sau testării.

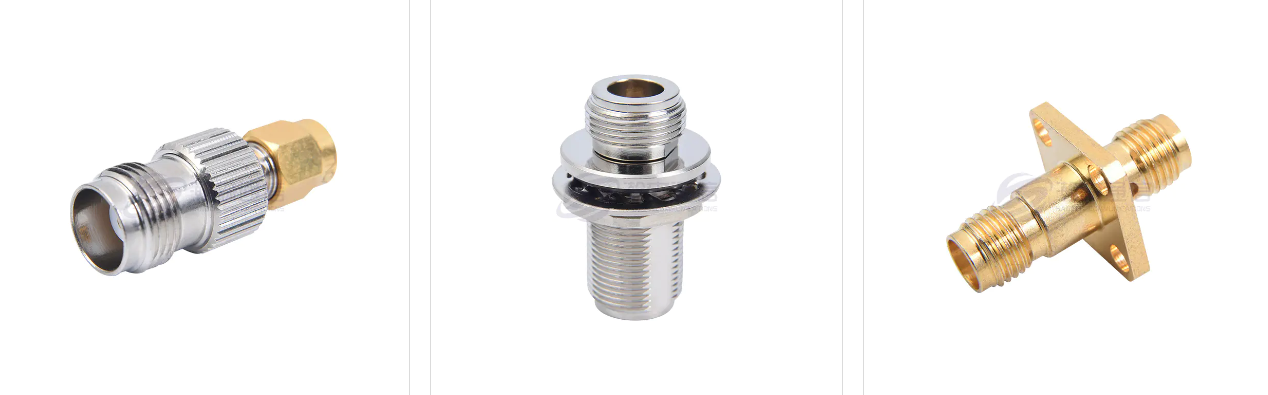

Configurații comune ale adaptorului
- Adaptoare de conversie în serie care schimbă un standard de conector cu altul, cum ar fi N-Type la SMA
- Adaptoare pentru schimbarea sexului care comută bărbat la femeie sau femeie la femeie pentru o serie dată
- Adaptoare în unghi drept care redirecționează traseul cablurilor în carcasele etanșe ale echipamentelor
- Stiluri de adaptor coaxial cu montare pe flanșă care se fixează direct pe un panou de echipament pentru un punct de conectare fix
Cumpărătorii care lucrează la liniile de alimentare a antenei specifică adesea un adaptor coaxial RF pentru sistemele de antenă în cazul în care o conexiune de panou fix trebuie să îndeplinească un standard de cablu separat, în timp ce mediile de laborator necesită frecvent un adaptor RF pentru echipamentele de testare a microundelor unde precizia și pierderea redusă de inserție contează.
Configurații și utilizări adaptor coaxial RF de sex masculin la femel
Genul conectorului se referă la dacă un conector are un pin central expus, cunoscut sub numele de bărbat, sau o priză de recepție, cunoscută sub numele de femelă. A Adaptor coaxial RF de sex masculin la mamă inversează genul la un capăt al unei conexiuni fără a necesita un cablu nou, ceea ce îl face unul dintre cele mai solicitate tipuri de adaptoare în lucrările de instalare și reparații.
Când un adaptor de schimbare de gen rezolvă o nepotrivire
Această configurație apare cel mai adesea atunci când două cabluri se termină ambele în conectori tată și trebuie să se unească direct sau când genul unui cablu nu se potrivește cu portul echipamentului la care trebuie să se conecteze. În loc să înlocuiască un ansamblu de cabluri, un tehnician poate introduce un adaptor mic și poate finaliza conexiunea la fața locului.
| Format | Schimbarea interfeței | Aplicație tipică |
|---|---|---|
| Drept Bărbat La Femeie | Aceeași serie, doar sex | Îmbinarea a două cabluri terminale tată |
| Unghi drept Mascul spre Femeie | Aceeași serie, gen și unghi | Carcase etanșe cu spațiu limitat pentru cabluri |
| Seria încrucișată Bărbat la Femeie | Seria și genul combinate | Echipamentele mixte sunt construite pe diferite standarde |
Pentru a compara modul în care un adaptor coaxial RF diferă de un conector și un ansamblu de cablu complet în ceea ce privește calitățile practice, diagrama radar de mai jos le aliniază pe toate trei pe continuitatea traseului semnalului, flexibilitatea interfeței, simplitatea instalării, durabilitatea mecanică și acoperirea intervalului de frecvență.
Scala de comparație de la zero la zece pentru conectorul RF, adaptorul coaxial RF și ansamblul de cabluri pentru prioritățile comune
Adaptor pentru flanșă cu 4 găuri: aplicații pentru montare pe panou
A Adaptor pentru flanșă cu 4 găuri folosește patru găuri de montare dispuse în jurul corpului conectorului, astfel încât să poată fi fixat direct pe un panou de echipament sau pe un perete. Acest lucru creează un punct de conectare fix, rezistent la vibrații, mai degrabă decât o îmbinare a cablului care plutește liber, ceea ce contează în echipamentele care văd mișcare regulată, schimbări de temperatură sau expunere în aer liber.
Unde este utilizat în mod obișnuit acest stil de montare
Echipamentele stației de bază, panourile aerospațiale și rafturile pentru echipamente de testare utilizează în mod obișnuit un adaptor cu flanșă cu 4 găuri, deoarece modelul șuruburilor menține conectorul aliniat în cadrul ciclurilor repetate de conectare și deconectare a cablului. Distanța între șuruburi este standardizată într-o serie de conectori dată, astfel încât decupările panoului pot fi planificate înainte ca hardware-ul să sosească la fața locului. Acest stil de flanșă se împerechează frecvent cu interfețele N-Type și 7/16 DIN pe modelele de stații de bază și cu interfețele SMA sau TNC pe panourile de testare și măsurare mai mici.
Planificarea unei decupaje a panoului în jurul unui adaptor de flanșă
Grosimea panoului și distanța dintre orificiile șuruburilor trebuie să se potrivească cu specificațiile flanșei înainte de instalare, deoarece o decupare nepotrivită poate lăsa conectorul într-un unghi sau nu poate să se așeze complet pe suprafața panoului. Confirmarea acestor dimensiuni cu un furnizor înainte de a tăia un panou evită relucrarea ulterioară într-un program de instalare.
Compararea adaptoarelor coaxiale RF, a conectorilor RF și a ansamblurilor de cabluri
Aceste trei componente sunt adesea grupate împreună, deși fiecare joacă un rol distinct în interiorul unei căi de semnal. Tabelul de mai jos prezintă funcția lor principală și cazul de utilizare tipic.
| Componentă | Funcția primară | Caz de utilizare tipic | Cablu necesar |
|---|---|---|---|
| Conector RF | Termină un cablu sau un port pentru a finaliza o cale de semnal | Capetele cablurilor, porturile echipamentului, terminalele antenei | Atasat direct |
| Adaptor coaxial RF | Unește două tipuri de conector nepotriviți fără cablu | Conversia interfeței între diferite standarde | Nu |
| Ansamblu cablu | Transportă un semnal între două puncte separate | Curse lungi și legături cu stația de bază | Da |
Cum să alegi între un adaptor și un conector pentru un proiect
Cele mai multe decizii de aprovizionare se rezumă la faptul dacă interfața nepotrivită există deja sau dacă un sistem este proiectat de la zero. Următoarele puncte ajută la separarea celor două situații.
- Dacă un cablu se termină deja într-un tip de conector și echipamentul folosește altul, un adaptor coaxial RF închide direct acel decalaj
- Dacă se construiește un nou ansamblu de cabluri, conectorul trebuie selectat pentru a se potrivi cu portul echipamentului de la început
- Pentru echipamentele montate pe panou, un adaptor cu flanșă cu 4 găuri menține interfața fixă în timp ce cablurile rămân detașabile
- Pentru lucrări de înaltă frecvență, cum ar fi o aplicație de adaptor RF de înaltă frecvență, potrivirea impedanței și a seriei de conectori contează mai mult decât pentru setările de testare cu frecvență joasă
Frecvența și impedanța sunt încă pe primul loc
Indiferent dacă componenta este un adaptor sau un conector, impedanța și frecvența nominală rămân punctul de plecare pentru orice selecție. Majoritatea sistemelor de comunicație și testare standardizează impedanța de 50 ohmi, astfel că, confirmând că un adaptor RF pentru echipamente de testare cu microunde sau un adaptor RF pentru echipamente de comunicație 5G se potrivește cu impedanța restului sistemului evită problemele de reflexie și pierderi de semnal mai târziu în configurare.
Aprovizionarea unui adaptor coaxial RF de la un producător
Cumpărătorii care lucrează cu un furnizor de adaptoare coaxiale RF caută de obicei serii de conectori consistente, configurații flexibile de gen și de montare și suport pentru versiuni specifice proiectului. Aprovizionarea de la un producător de adaptor coaxial rf personalizat devine deosebit de utilă atunci când un proiect are nevoie de o configurație care nu se încadrează în listările standard de catalog, cum ar fi un model specific de șuruburi de flanșă sau o conversie în serie neobișnuită.
Ningbo Hanson Communication Technology Co., Ltd. este un producător din China de adaptoare coaxiale RF de sex masculin și feminin și o fabrică de adaptoare cu flanșă cu 4 găuri, cu peste 30 de ani de experiență în conectori coaxiali RF, adaptoare și ansambluri de cabluri. Compania operează propriul atelier de prelucrare, atelier de galvanizare și atelier de asamblare, susținut de o rețea de furnizori stabili. Produsele de bază includ conectori coaxiali RF, adaptoare, ansambluri de cabluri de înaltă frecvență și ansambluri de cabluri cu intermodulație scăzută, alături de versiuni personalizate pentru cerințele specifice ale proiectului. Aceste produse servesc aplicații aerospațiale, stații de bază de comunicații și echipamente medicale, printre alte domenii tehnice.
Cererea de adaptoare coaxiale RF tinde să urmărească activitatea de construire a rețelei, mai degrabă decât să rămână constantă pe tot parcursul anului, în special în jurul ciclurilor de implementare a infrastructurii 5G. Graficul cu linii de mai jos reflectă un model general al cererii bazat pe fluxul tipic de comenzi legat de activitatea recentă de extindere a rețelei.
Indicele cererii relative pe parcursul a douăsprezece luni, reflectând un model general legat de activitatea de implementare a rețelei
Considerații practice la aprovizionarea cu adaptoare coaxiale RF personalizate
Câteva verificări tind să faciliteze deciziile de aprovizionare, indiferent dacă comanda este o singură configurație sau un aranjament de aprovizionare în curs.
1
Confirmați seria exactă de conectori pe ambele părți ale interfeței, deoarece conectorii similari vizual din serii diferite sunt rareori compatibili fără un adaptor.
2
Potriviți impedanța pe calea completă a semnalului, păstrând un adaptor coaxial RF de 50 ohmi asociat cu echipamentele construite la același standard.
3
Specificați clar sexul și stilul de montare, în special pentru o comandă de adaptor cu flanșă cu 4 găuri, unde modelul șuruburilor și grosimea panoului afectează potrivirea.
4
Împărtășiți gama de frecvență dorită în avans, deoarece componentele evaluate pentru utilizarea cu frecvență mai joasă pot să nu funcționeze bine în aplicațiile adaptoare RF de înaltă frecvență.
Lucrul cu un furnizor pe versiuni personalizate
Partajarea desenelor, eșantioanelor de referință sau a numerelor de piesă a conectorilor existente la începutul procesului de aprovizionare ajută producătorul să confirme compatibilitatea înainte de începerea producției, ceea ce reduce șansa ca o configurație nepotrivită să ajungă la fața locului.
Întrebări frecvente
Care este diferența dintre un adaptor RF și un conector RF
Un adaptor coaxial RF unește doi conectori nepotriviți fără un cablu, în timp ce un conector RF termină un cablu sau un port pentru a finaliza o cale de semnal.
Ce face un adaptor coaxial RF de sex masculin la mamă
Un adaptor coaxial RF mamă la mamă inversează genul conectorului la un capăt al unei conexiuni, permițând două cabluri cu terminații masculine să se unească fără un nou ansamblu de cablu.
Pentru ce este folosit un adaptor de flanșă cu 4 găuri
Un adaptor de flanșă cu 4 găuri se fixează pe un panou de echipament folosind patru găuri de montare, creând un punct de conectare fix pentru stația de bază și echipamentele de testare.
Adaptoarele coaxiale RF pot fi personalizate pentru aplicații specifice
Un producător de adaptor coaxial rf personalizat poate ajusta de obicei seria, genul și stilul de montare pe baza desenelor de proiect sau a mostrelor de referință.
Ce cantități de comandă acceptă de obicei producătorii de adaptoare coaxiale RF
Lucrând cu un producător de adaptoare RF pe care se bazează cumpărătorii din China, cantitățile de comandă sunt adesea ajustate în funcție de complexitatea pieselor și disponibilitatea materialului pentru fiecare configurație.
Cum verifică producătorii calitatea adaptorului coaxial RF înainte de expediere
Verificările se desfășoară, în general, la inspecția materialului primit, la verificările procesului de producție și o etapă finală de inspecție înainte ca piesele să fie împachetate pentru expediere.
