Ce este un conector închis ermetic și de ce este important

Răspuns rapid: Ce este un conector închis ermetic

A conector închis ermetic este un conector construit cu o etanșare permanentă din sticlă-metal sau sinterizată cu sticlă în jurul contactelor sale, creând o barieră etanșă la gaze care împiedică umiditatea, gazul și contaminanții să treacă într-o carcasă etanșă. Acest lucru contează în electronica de înaltă fiabilitate, deoarece sisteme precum echipamentele aerospațiale, sateliții, stațiile de bază de comunicații, electronicele submarine și dispozitivele medicale depind adesea de menținerea unei atmosfere interne stabile și chiar și o cale de scurgere foarte mică poate duce la coroziune, degradarea semnalului sau defecțiune completă pe durata de viață a produsului.

În centrul acestei metode de etanșare se află Izolator etanșat sinterizat din sticlă RF , un corp izolator din sticlă topită care izolează electric pinul de contact central și formează etanșarea fizică împotriva carcasei exterioare. Secțiunile de mai jos prezintă modul în care funcționează, unde este aplicat și cum se compară cu conectorii standard, neermetici.

Un conector ermetic se bazează pe o etanșare din sticlă topită sau ceramică din sticlă, mai degrabă decât pe o garnitură din elastomer.
Izolatorul etanșat sinterizat din sticlă RF oferă atât izolație electrică, cât și etanșare la gaz într-o singură componentă.
Conectorii ermetici sunt de obicei specificați pentru carcasele cu vid, presurizate sau etanșate ecologic.
Conectorii standard se bazează de obicei pe garnituri mai moi, care sunt mai potrivite pentru mediile de zi cu zi, non-extreme.

Cum funcționează un conector închis ermetic

Într-un conector tipic sigilat ermetic, pinul de contact central trece printr-un izolator din sticlă sau ceramică din sticlă care este fuzionat direct pe carcasa metalică folosind căldură în timpul producției. Pe măsură ce sticla se răcește, formează o legătură continuă, fără goluri, atât cu știftul, cât și cu corpul metalic din jur, care este adesea descrisă ca o conector etanșat din sticlă la metal construcție. Spre deosebire de garnitura din cauciuc sau silicon, această etanșare din sticlă topită nu se bazează pe compresie sau elasticitate pentru a-și menține etanșarea, motiv pentru care etanșările ermetice tind să reziste pe perioade lungi de funcționare și pe schimbări mari de temperatură.

Deoarece sticla este sinterizată sau topită la căldură controlată, într-o structură densă, neporoasă, izolatorul rezultat rezistă la pătrunderea gazului și a umezelii mult mai eficient decât izolația polimerică tipică utilizată în conectorii standard. Acest proces de sinterizare este, de asemenea, motivul pentru care industria se referă frecvent la această componentă ca un izolator etanșat sinterizat de sticlă RF atunci când este utilizat în mod specific în interiorul conectorilor ermetici coaxiali RF.

Elementele de bază ale mecanismului de etanșare

O carcasă sau carcasă metalică care formează limita exterioară a sigiliului
Un știft de contact central care trece prin izolatorul de sticlă
Un corp din sticlă topită sau ceramică din sticlă care leagă știftul de carcasă
O îmbinare de sudare sau lipire care atașează inserția etanșă la corpul conectorului sau la peretele carcasei

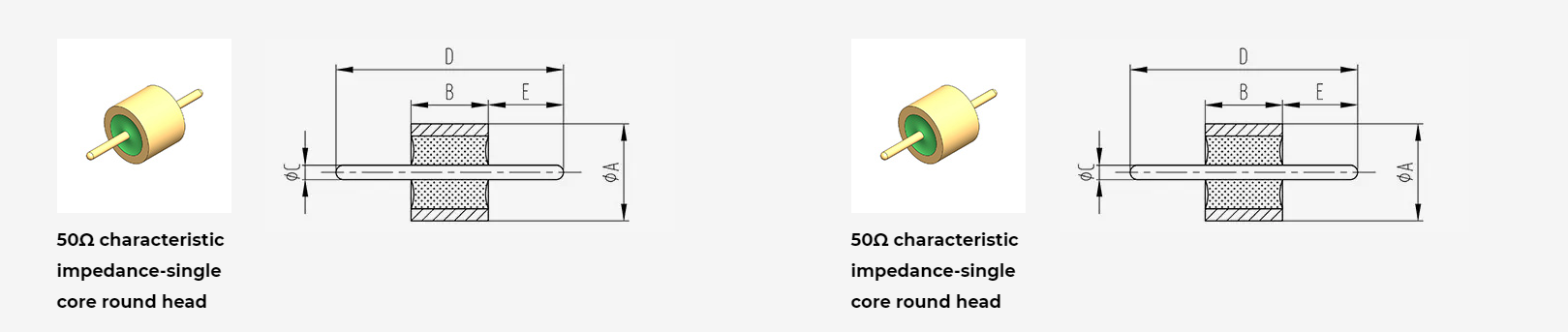

Ce este un izolator etanșat sinterizat din sticlă RF

An Izolator etanșat sinterizat din sticlă RF este componenta din sticlă topită din interiorul unui conector ermetic RF care separă conductorul central de carcasa exterioară, formând și etanșarea etanșă la gaz. În timpul producției, pulberea de sticlă sau inelele de sticlă preformată sunt plasate în jurul știftului central din interiorul carcasei conectorului, apoi încălzite până când sticla se topește și fuzionează atât cu știftul, cât și cu carcasa, formând o singură structură solidă izolatoare și de etanșare odată ce se răcește.

Deoarece această componentă trebuie să mențină o distanță dielectrică controlată pentru performanța în frecvență radio, deținând și o etanșare ermetică, uneori este comercializată în termeni înrudiți, cum ar fi conector RF sigilat cu sticlă izolație sau pur și simplu o inserție ermetică din sticlă. Geometria izolatorului, compoziția sticlei și diametrul pinului influențează controlul impedanței, motiv pentru care componentele ermetice RF sunt de obicei proiectate și testate ca un sistem electric și mecanic potrivit, mai degrabă decât ca părți separate.

De ce se alege sticla față de alte materiale izolante

Sticla formează o etanșare continuă, neporoasă atunci când este fuzionată corespunzător cu metalul
Sticla menține proprietăți dielectrice stabile pe o gamă largă de temperaturi
Etanșările din sticlă-metal nu se bazează pe compresie, așa că sunt mai puțin predispuse la relaxarea etanșării în timp
Sticla sinterizată susține controlul dimensional strict necesar pentru impedanța RF constantă

Conector ermetic vs standard: tabel de comparație a caracteristicilor

Tabelul de mai jos evidențiază diferențele generale dintre conectorii închiși ermetic și conectorii standard, neermetici. Performanța reală depinde de designul specific, materialele și testele aplicate de producător.

Comparație generală a conectorului tipic sigilat ermetic și a caracteristicilor conectorului standard.
Caracteristică	Conector închis ermetic	Conector standard
Metoda de etanșare	Sigiliu din sticla topita sau vitroceramica	Garnitură din elastomer sau inel O
Rezistență la gaz și umiditate	Etanșare foarte înaltă, etanșă la gaz	Moderat, depinde de starea garniturii
Compatibilitate cu vacuum	Potrivit pentru medii cu vid	Limitat, etanșarea se poate degrada sub vid
Interval de temperatură	Lat, stabil peste extreme	Mai îngust, limitat de materialul garniturii
Aplicații tipice	Aerospațial, sateliți, dispozitive medicale, stații de bază RF	Electronice generale pentru interior și ușoare pentru exterior
Stabilitate pe termen lung a etanșării	În general stabil, fără relaxare prin compresie	Poate scădea odată cu îmbătrânirea materialului de garnitură

Performanța de etanșare comparată

Graficul de mai jos prezintă o comparație relativă, ilustrativă a conectorilor sigilați ermetic față de conectorii standard în patru factori de performanță discutați în mod obișnuit.

Conectorii etanșați ermetic tind să obțină un scor ridicat în toți cei patru factori, în mare parte deoarece etanșarea din sticlă topită nu depinde de compresia continuă pentru a rămâne etanș la gaz. Conectorii standard pot funcționa în continuare bine în setările de uz general, dar performanța lor de etanșare este mai strâns legată de starea garniturii, cuplul de instalare și expunerea mediului în timp.

Structura conectorului ermetic explicată

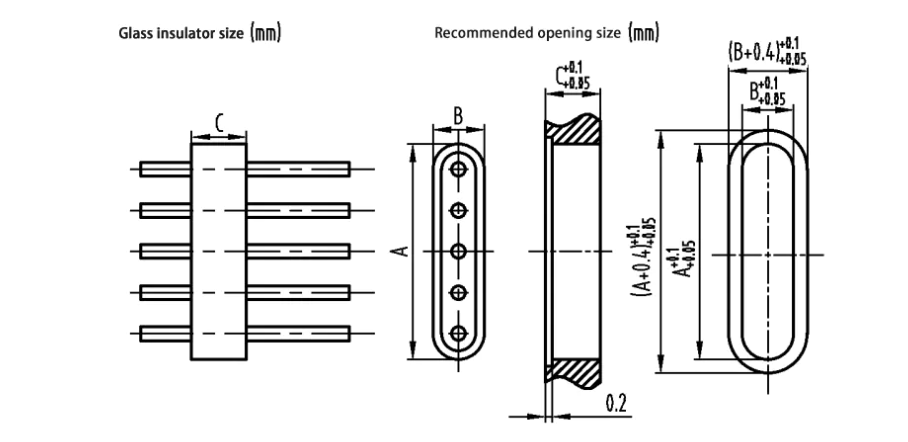

Ilustrația de mai jos conturează structura generală a unui conector RF tipic sigilat ermetic, arătând modul în care carcasa exterioară, garnitura de sticlă și pinul central se relaționează unul cu celălalt.

Citirea aspectului conectorului ermetic

În acest aspect, carcasa metalică formează limita exterioară a ansamblului etanșat, în timp ce etanșarea din sticlă sinterizată se află în interiorul carcasei, lipindu-se direct atât de carcasă, cât și de știftul de contact central. Flanșa de montare permite conectorului să fie sudat sau lipit într-un perete sau perete etanș al carcasei, iar capătul de îmbinare oferă interfața RF pentru conectarea unui ansamblu de cablu. Acesta este același aranjament de bază folosit în a conector ermetic de trecere RF , unde scopul este de a trece un semnal RF peste un perete etanș fără a sparge bariera etanșă la gaz.

Unde sunt utilizați conectori închisi ermetic

Conectorii etanșați ermetic apar cel mai adesea în sistemele în care este necesară o atmosferă internă controlată, vid sau o durată lungă de viață nesupravegheată. Diagrama coloane de mai jos ilustrează un model general de utilizare non-exact în sectoarele comune.

An Conector ermetic RF este frecvent specificat în sistemele aerospațiale și prin satelit, unde componentele trebuie să supraviețuiască vibrațiilor de lansare, expunerii la vid și ciclurilor termice extreme fără o defecțiune funcțională. Stațiile de bază de comunicații și infrastructura RF se bazează, de asemenea, pe conectori ermetici pentru a proteja căile sensibile RF de pătrunderea umezelii în dulapurile exterioare, în timp ce echipamentele medicale utilizează principii de etanșare similare pentru a proteja electronicele sensibile din carcasele închise. Sistemele de apărare și echipamentele submarine sau de petrol și gaze completează domeniile de aplicare comune, ambele depind de integritatea etanșării pe termen lung în medii solicitante.

Considerații privind performanța și fiabilitatea mediului

Temperaturile extreme sunt unul dintre cei mai comuni factori de stres utilizați pentru a evalua performanța de etanșare a conectorilor. Graficul cu linii de mai jos arată o tendință generală a modului în care performanța de etanșare tinde să se schimbe într-un interval larg de temperatură de funcționare.

Un conector etanș ermetic tinde să mențină o performanță relativ stabilă pe o perioadă largă de temperaturi de funcționare, deoarece etanșarea din sticlă topită nu depinde de recuperarea elastică, așa cum este o garnitură de cauciuc. Conectorii standard pot funcționa bine în intervale de temperatură moderată, dar adesea arată o scădere mai accentuată a performanței de etanșare pe măsură ce condițiile se îndreaptă spre temperaturi extreme.

Comparație multifactorială

Graficul radar de mai jos reunește mai mulți factori de fiabilitate simultan, comparând rezistența la umiditate, compatibilitatea cu vidul, stabilitatea temperaturii, rezistența la vibrații, fiabilitatea pe termen lung și consistența semnalului RF.

În majoritatea acestor factori, conectorii etanșați ermetic tind să dețină un avantaj, în special pentru rezistența la umiditate, compatibilitatea cu vidul și fiabilitatea pe termen lung. Conectorii standard pot fi totuși o alegere rezonabilă pentru mediile mai puțin solicitante în care performanța suplimentară de etanșare nu este necesară pentru aplicație.

Prezentare generală a procesului de producție

În timp ce pașii exacti ai procesului variază în funcție de producător și de designul conectorului, majoritatea garniturilor ermetice din sticlă-metal urmează o secvență similară în timpul producției.

Carcasa metalică, știftul central și materialul din sticlă sunt pregătite și curățate la toleranțele necesare.
Pulberea de sticlă, o preformă de sticlă sau un inel de sticlă sunt poziționate în jurul știftului din interiorul carcasei.
Ansamblul este încălzit într-un ciclu controlat al cuptorului până când sticla se îmbină atât cu știftul, cât și cu carcasa.
Ansamblul este răcit în condiții controlate pentru a reduce stresul în interfața din sticlă și metal.
Inserția etanșă este testată pentru ermeticitate, utilizând de obicei o metodă de detectare a scurgerilor de heliu, împreună cu verificări ale performanței electrice și RF.
Inserția ermetică finită este sudată, lipită sau integrată în alt mod în conectorul final sau carcasa de trecere.

Această abordare generală se aplică indiferent dacă produsul final este un simplu conector etanșat din sticlă la metal pentru o trecere de bază sau un conector ermetic personalizat mai complex, proiectat pentru o interfață RF și o configurație de montare specifice.

Cum să alegeți un conector închis ermetic pentru aplicația dvs

Următorii pași descriu un mod practic de abordare a selecției conectorului pentru un anumit sistem sau carcasă.

Identificați mediul de operare, inclusiv intervalul de temperatură, condițiile de presiune și dacă este de așteptat expunerea la vid.
Confirmați cerințele de performanță RF sau electrică, inclusiv impedanța, intervalul de frecvență și tipul de semnal.
Examinați configurația de montare necesară, cum ar fi trecerea pereților etanși, montarea pe panou sau corpul conectorului în linie.
Discutați numărul de pini, distanța dintre contacte și dimensiunea carcasei cu producătorul pentru a potrivi conectorul la spațiul disponibil.
Întrebați despre metodele de testare a ermeticității utilizate în timpul producției, cum ar fi detectarea scurgerilor de heliu, pentru a înțelege cum este verificată performanța de etanșare.
Luați în considerare dacă un design personalizat de conector ermetic este necesar pentru a se potrivi cu o carcasă existentă sau cu o interfață RF neobișnuită.

Despre Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. este un producător de conector ermetic cu sediul în China, specializată în producția, procesarea și comercializarea componentelor de comunicații. Compania are peste 30 de ani de experiență combinată în conectori coaxiali RF, adaptoare și ansambluri de cabluri, susținută de propriul atelier de prelucrare, atelier de galvanizare și atelier de asamblare, împreună cu un grup de furnizori consacrați.

Produsele principale includ conectori coaxiali RF, adaptoare, ansambluri de cabluri de înaltă frecvență și ansambluri de cabluri cu intermodulație joasă, alături de capacitatea dedicată ca producător de izolatoare etanșate sinterizate RF pentru aplicații ermetice și RF. Compania oferă, de asemenea, servicii personalizate de proiectare a conectorilor ermetici pentru a ajuta clienții să îndeplinească cerințele specifice de montare, configurație de pin și interfață RF. Produsele de la Ningbo Hanson Communication Technology Co., Ltd. sunt utilizate în industria aerospațială, stații de bază de comunicații, echipamente medicale și alte domenii de înaltă tehnologie, susținute de o echipă de ingineri concentrată pe îmbunătățirea continuă a procesului.

Întrebări frecvente

Întrebări frecvente adresate de ingineri și cumpărători despre conectorii etanșați ermetic.
Î1: Ce este un conector închis ermetic Un conector etanș ermetic este un conector construit cu o etanșare din sticlă topită sau ceramică din sticlă în jurul contactelor sale, formând o barieră etanșă la gaz care împiedică umiditatea și gazul să intre într-o carcasă etanșă.	Î2: Cum funcționează un conector ermetic Pinul central trece printr-un izolator de sticlă care este fuzionat cu carcasa metalică în timpul producției, creând o etanșare solidă, neporoasă, care nu se bazează pe compresie pentru a rămâne etanș la gaz.
Î3: Pentru ce sunt folosiți conectorii ermetici Ele sunt utilizate în aplicații care necesită o atmosferă internă controlată sau o integritate a etanșării pe termen lung, inclusiv sisteme aerospațiale, sateliți, stații de bază de comunicații și echipamente medicale.	Î4: De ce să folosiți conectori etanșați cu sticlă Conectorii etanșați cu sticlă rezistă la umezeală și la pătrunderea gazului mai eficient decât modelele bazate pe garnituri și tind să mențină o performanță stabilă în intervale largi de temperatură.
Î5: Ce este tehnologia de etanșare sticla-metal Etanșarea sticlă-metal este un proces de fabricație în care sticla este topită sub căldură direct la un știft și o carcasă de metal, formând o etanșare izolatoare permanentă, etanșă la gaz.	Î6: Ce este etanșarea ermetică RF Etanșarea ermetică RF se referă la etanșarea sticlă-metal aplicată în mod specific conectorilor coaxiali RF, unde izolatorul etanș trebuie să mențină și impedanța controlată pentru performanța semnalului.
Î7: Diferența dintre conectorii ermetici și standard Un conector ermetic folosește o garnitură din sticlă topită pentru performanță etanșă la gaz, în timp ce un conector standard utilizează de obicei o garnitură din elastomer care este mai potrivită pentru mediile de uz general.	Î8: Cum sunt fabricate trecerile ermetice Treptele ermetice sunt realizate prin topirea sticlei în jurul unui știft central în interiorul unei carcase metalice sub căldură controlată, apoi testând piesa finită pentru ermeticitate și performanță electrică.
