Cum să alegi între adaptoarele SMA, BNC, N, TNC și MMCX?

Răspuns rapid: grijă Adaptor RF pentru a alege pentru aplicația dvs

Răspunsul scurt este acesta: Selectarea conectorului se reduce la intervalul de frecvență, manevrarea puterilor, viteza de cuplare și spațiul disponibil pe panou. . SMA se potrivește lucrărilor de testare și măsurare de uz general până la 18 GHz, BNC se potrivește cu bancul de testare cu frecvență joală și semnal video cu conectare rapidă, tipul N acoperă sarcinile de mare putere în exterior și stația de bază, TNC adaugă spațiul de cuplare a fișierelor rezistente la vibrații mobile și la vibrații compacte pentru platforme mobile și MM. plasă este limitată.

Un adapter coaxial RF compensează decalajul ori de câte ori două echipamente sau două ansambluri de cabluri diferite de conectori, sexe diferite sau stiluri de montare diferite. În loc să înlocuiască un ansamblu de cablu sau un instrument conectat, un singur adaptor restabilește compatibilitatea în câteva secunde. Secțiunile de mai jos acoperă modul în care funcționează fiecare familie de conectori, cum este aplicat de obicei un adaptor coaxial RF de sex masculin la mamă și unde se potrivește un adaptor cu flanșă cu 4 găuri într-un design de montare pe panou.

Ce un Adaptor coaxial RF De fapt

Un adapter coaxial RF este un corp de conector scurt și rigid utilizat pentru a uni două interfețe coaxiale care altfel nu s-ar cupla direct. S-ar putea să schimbe genul conectorului, să schimbe familia de conectori, să schimbe interfața de impedanță sau pur și simplu să extindă orientarea unui conector din unghi drept în unghi drept. Deoarece calea semnalului printr-un adapter este extrem de scurtă, un adaptor bine realizat adaugă doar o cantitate mică, previzibilă de pierderi de inserție și reflexie, în comparație cu rularea unui cablu complet de înlocuire.

Un adapter coaxial RF de tip masculin la mamă este cea mai comună configurație pe care să folosească inginerii pe bancă sau într-un kit de teren, deoarece permite unui cablu cu terminație masculină să se conecteze la un alt dispozitiv cu terminație masculină sau unei mufe de perete mamă să accepte un cablu cu terminație feminină, fără a fi nevoie de un ansamblu de cablu personalizat. Schimbătorii de gen, convertizoarele de familie și adaptele în unghi drept alcătuiesc împreună cu cea mai mare parte a adaptoarelor folosite în laboratoarele de testare, instalațiile de telecomunicații și liniile de producție.

Comparând familiile de conectori SMA, BNC, N, TNC și MMCX

Fiecare familie de conectori a fostată în jurul unui echilibru diferit de acoperire a frecvenței, dimensiune fizică și proiect de cuplare. Tabelul de mai jos rezumă diferențele practice pe care inginerii le cântăresc atunci când specifică un conector sau un adaptor coaxial RF între familii.

Figura 1: Evaluări de frecvență superioară la care se face referire în mod obișnuit pentru conectorii standard de calitate comercială. Versiunile de precizie ale interfețelor N și SMA se pot extinde și mai mult.

Conversii obișnuite ale adaptorului coaxial RF masculin la femel

Cele mai multe kituri de teren și sertare de laborator au un set de bază de adaptoare de conversie care acoperă mai multe situații de nepotrivire. Știind ce combinație rezolvă ce problemă, economisește timp atunci când un cablu nu se cuplează cu un port de instrument.

Adapter SMA mamă la SMA mamă

Acesta este un schimbător pur de gen în cadrul aceleiași familii de conectori, utiliza ori de câte ori două cabluri terminate masculin trebuie conectate sau ori de câte ori ori mufă mamă trebuie să prezinte o interfață masculină. Este unul dintre adaptoarele cel mai frecvent stocate în orice configurație de testare bazată pe SMA.

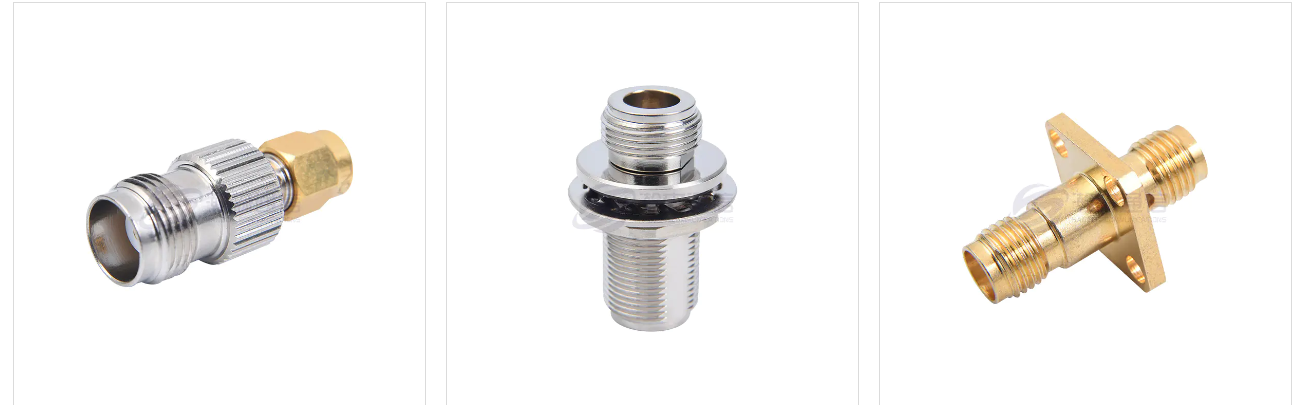

Adaptor SMA la BNC

Un adapter SMA la BNC permite unui cablu SMA cu filet mic să se conecteze direct la echipamentul de banc echipat cu porturi BNC cu baionetă, o nevoie comună atunci când mutați un modul wireless sau antenă testată pe instrumentul de laborator de uz general.

Adaptor SMA la N

Un adaptor SMA la N conectează echipamentele compacte cu terminare SMA cu liniile de alimentare ale antenei de tip N sau cu hardware-ul stației de bază, ceea ce este o cerință frecventă atunci când se conectează echipamente de testare portabile sau de banc la infrastructura exterioară.

Adaptor SMA la TNC

Un adaptor SMA la TNC este util ori de câte ori un dispozitiv cu un port TNC filetat, adesea ales pentru rezistența la vibrații pe vehicule sau platforme aeriene, trebuie să se interfațeze cu cabluri sau module de testare terminate cu SMA.

Adaptor SMA la MMCX

Un adapter SMA la MMCX conectează pigtail-uri MMCX interne compacte, obișnuite pe modulele GPS și wireless, la antena externă terminate cu SMA sau la cabluri de testare, fără a fi nevoie să redoblezi conexiunea modulului.

Performanța frecvenței și comportamentului pierderii prin inserție

Fiecare adaptor introduce într-o cale de semnal adaugă o cantitate mică de pierdere de inserție, iar această pierdere crește în general pe măsură ce frecvența crește. Un adaptor de precizie bine realizat adaugă de obicei mult mai puțin adaptor de jumătate de decibel de reținere chiar și lângă frecvența sa superioară nominală. , dar cifra exactă depinde în mare măsură de geometria conectorului, calitatea plăcii și potrivirea mecanică între piese de împerechere.

Figura 2: Tendință generală de referință pentru inserție care pierde cu frecvența într-un adapter coaxial RF de precizie tipic.

Pierderea de retur urmează un model înrudit, deoarece discontinuități de impedanță la interfața de împerechere devin proporțională mai semnificativă pe măsură ce lungimea de undă se scurtează. Acesta este unul dintre motivele pentru care conectorii de calitate de precizie au toleranțe mecanice mai strânse decât piese de calitate comercială evaluate pentru aceeași frecvență nominală.

Diferențele de manipulare a puterii în funcție de tipurile de conector

Dimensiunea fizică conduce la manevrarea puterii aproape la fel de mult pe cât conduce la intervalul de frecvență, motiv pentru care cel mai mare conector pentru această comparație, tipul N, are și cea mai mare putere nominală tipică. Diametrul pinului central și distanța dielectrică stabilesc cât de mult curent și tensiune poate transporta o interfață înainte ca încălzirea sau arcul să devină o problemă.

Figura 3: Cifre generale ale puterii de referință la un punct fix de frecvență joasă. Evaluările reale scad pe măsura ce frecvență crește și variază în funcție de design specific al piesei.

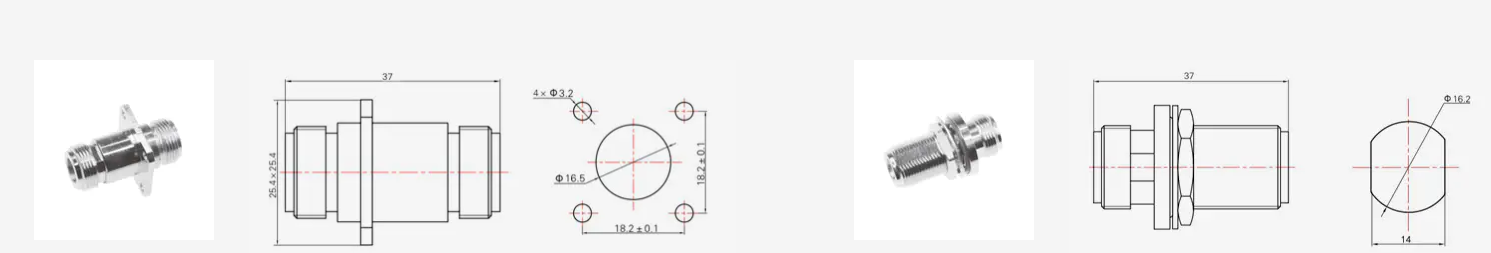

Montarea adaptorului cu flanșă cu 4 găuri și aplicații pe panouri

Un adaptor cu flanșă cu 4 găuri este un adaptor cu montare pe panou sau în stil perete construit în jurul unei flanșe pătrate sau dreptunghiulare cu patru găuri pentru șuruburi, mai degrabă decât o simplă piuliță filetată. Acest stil de montare oferă un punct de fixare sigur, rezistent la vibrații atunci când un conector trebuie să treacă printr-un perete al incintei echipamentului, un dulap la stația de bază sau un perete etanș la aeronavă.

De ce aleg inginerii un suport cu flanșă peste o piuliță de perete

Un conector tip piuliță se bazează pe un singur filet central și pe o piuliță de blocare, care funcționează bine pentru carcasele generale, dar se poate roti ușor în timpul ciclurilor repetate de împerechere. Un adaptor de flanșă cu 4 găuri distribuie sarcina mecanică pe patru elemente de fixare, menținând corpul conectorului fixat pe loc și reducând solicitarea contactului intern în timpul ciclurilor repetate de conectare și deconectare a cablului.

Aplicații tipice de montare pe flanșă

• Stație de bază și panouri de trecere a dulapului repetitor
• Echipament de testare a conectorilor panoului din față și din spate
• Conexiuni în pereți din incinta aerospațială și de apărare
• Carcase pentru dispozitive medicale care necesită un port fix, care nu se rotește

Stilurile de flanșă sunt disponibile în majoritatea familiilor de conectori, astfel încât un adaptor de flanșă cu 4 găuri poate fi specificat în interfețe SMA, N sau TNC, în funcție de frecvență și cerința de putere a panoului pe care îl servește.

Compararea tipului SMA, BNC și N între factorii de selecție practici

Când doar gama de frecvență nu stabilește decizia, înginerii cântăresc adesea viteza conexiunii, durabilitatea mecanică și spațiul de montare disponibil față de celălalt. Comparația de mai jos aliniază tipul SMA, BNC și N pe cinci factori practici pe o scară de referință generală.

Figura 4: Comparație relativă între cinci factori practici pe o scară generală de referință de inginerie în cinci puncte.

BNC are rezultate bune la viteza de conectare, acțiuni de vânzare de bloc rapidă cu baionetă care se potrivește echipamentelor care se conectează și se deconectează frecvent pe o bancă. Tipul N schimbă viteza de conectare pentru o manevrare a puterii mai mari și o rezistență mai puternică la vibrații, motiv pentru care rămâne alegerea standard pentru liniile de alimentare ale antenei exterioare. SMA se află între ele, oferind o acoperire largă de frecvență și o amprentă compactă cu prețul manevrării unei puteri mai mici.

Considerații privind materialul, placarea și intermodulația pasivă

Materialul corpului conectorului și calitatea plăcii afectează în mod direct atât durabilitatea mecanică, cât și performanța electrică. Corpurile din alamă cu contact cu aur sau argint centrală rămâne alegerea comună pentru adaptoarele SMA, N și TNC, deoarece placarea cu aur rezistă la oxidarea pe suprafața de contact, în timp ce alama oferă o bază stabilă pentru cicluri repetate de filetare.

În aplicațiile de stație de bază și repetoare de telecomunicații, performanța intermodulației pasive devine o preocupare specifică, deoarece o conexiune mecanică slabă sau o placă inconsistentă poate genera produse de intermodulație nedorite care interferează cu canalele adiacente. Producătorii care merită acest sector testează în mod obișnuit adaptoarele finite pe un analizor de intermodulație pasiv împreună cu analizele standard de analiză de rețea înainte ca piesele să fie livrate către un client.

Corpuri din oțel inoxidabil versus alamă

Corpurile din oțel inoxidabil adaugă rezistență la coroziune pentru instalațiile de coastă sau marine și locurile de stație de bază exterioare expuse la umiditate și aer sărat, în timp ce corpurile din alamă rămâne alegerea standard pentru mediile generale interioare și de laborator, unde greutatea și costul de prelucrare contează mai mult decât rezistența extremă la coroziune.

Lucrul cu un producător sau un furnizor de adaptoare RF

Selectarea unui producător de adaptor RF implică verificarea mai mult decât numărul piesei de pe o fișă de date. Capacitatea de testare, consistența de a plăcea și capacitatea de a suporta solicitări de adaptoare RF personalizate determină cât de fiabil poate un furnizor să îndeplinească cerințele de frecvență, putere și montare ale unui anumit proiect.

Ningbo Hanson Communication Technology Co., Ltd. este un exemplu de fabrică de adaptoare RF care operează propriile ateliere de prelucrare, galvanizare și asamblare, mai degrabă decât să externalizeze etapele de producție către furnizori separați. Compania se concentrează pe conectori coaxiali RF, adaptoare, ansambluri de cabluri de înaltă frecvență și ansambluri de cabluri cu intermodulație scăzută și lucrează cu o rețea de furnizor stabil pentru a-și susține producția internă. Produsele acestui tip de producător sunt în mod obișnuit în stațiile de bază de comunicații, echipamente aerospațiale și carcasele dispozitivelor medicale, sectoare în care performanța electrică constantă a fiecărei piese livrate contează la fel de mult ca potrivirea mecanică.

Când evaluează un furnizor de adaptoare RF, inginerii întreabă de obicei dacă fabrica poate suporta programe de adaptoare RF OEM construite în jurul unui anumit desen sau eșanție, dacă sunt disponibile echipamente de testare interne, cum ar fi un analizor de rețea sau un tester de intermodulație pasiv, pentru verificarea piețelor într-un termen finit și cum gestionează RF cererile de configurație standard de adaptare a catalogului. Un producător care conduce propriile ateliere de prelucrare și plăcere este, în general, mai bine poziționat pentru a menține toleranțe strânse pe o serie de producție completă decât unul care se bazează în întregime pe prelucrarea externă.

Cele mai bune practici de instalare și cuplu pentru adaptoare coaxiale RF

Tehnica corectă de instalare protejează atât calitatea semnalului, cât și durata de viață a conectorului, iar uzura prematură a conectorului se datorează faptului că unul pași de mai jos este dintre omis în timpul asamblarii.

1. Inspectați interfața de îmbinare pentru murdărie, umiditate sau fire deteriorate înainte de a conecta orice adaptor.
2. Aliniați conectorul drept înainte de filetare pentru a evita filetarea încrucișată a piuliței de cuplare.
3. Strângeți manual conectorii filetați mai întâi, apoi aplicați o cheie dinamometrică calibrată unde tipul de conector specifică o valoare a cuplului.
4. Evitați răsucirea cablului în sine în timpul strângerii, deoarece cuplul ar trebui să se transfere prin piulița de cuplare și nu prin mantaua cablului.
5. Sprijiniți greutatea cablului lângă conector pe instalații fixe pentru a evita solicitarea mecanică continuă a interfereței.
6. Păstrați adaptoarele neutilizate cu capace de protecție la locul lor pentru a menține suprafețele de contact fără praf și umiditate.

Conectorii tip baionetă, cum ar fi BNC, au nevoie doar de o mișcare de împingere și răsucire cu un sfert de tură, iar forțarea unei acțiuni de strângere filetate pe o interfață cu baionetă poate deteriora sloturile de blocare, mai degrabă decât să îmbunătățească conexiunea.

Întrebări frecvente

• Î1: Ce este un adaptor coaxial RF

  R: Este un corp de conector scurt folosit pentru a uni două interfețe coaxiale care diferă în funcție de gen, familie de conectori sau orientare, permițând cablurilor și echipamentelor nepotrivite să se conecteze fără un ansamblu de cablu personalizat.

• Î2: Pentru ce este folosit un adaptor coaxial RF de sex masculin la femeie

  R: Convertește o interfață masculină într-o interfață mamă sau invers, folosită în mod obișnuit pentru a uni două cabluri cu terminație masculină sau pentru a oferi unei mufe feminine un punct de conectare masculin utilizabil.

• Î3: Ce este un adaptor de flanșă cu 4 găuri

  R: Este un adaptor de montare pe panou cu o flanșă cu patru șuruburi, mai degrabă decât o singură piuliță filetată, oferind un punct de fixare sigur, nerotativ pentru aplicațiile de trecere a peretelui și a carcasei.

• Î4: Care este diferența dintre conectorii SMA și BNC

  R: SMA folosește un cuplaj filetat mic și acoș o gamă mai largă de frecvență, în timp ce BNC folosește o blocare rapidă cu baionetă și este obișnuită la instrumentele de banc care lucrează la frecvențe mai joase.

• Î5: Pot conecta direct un cablu SMA la o antenă de tip N

  R: Nu direct, deoarece cele două familii de conectori diferă ca dimensiune și filet, dar un adaptor SMA la N față de legătură între cele două interfețe fără a avea nevoie de un nou ansamblu de cablu.

• Î6: Pentru ce este folosit un adaptor SMA la MMCX

  R: Conectează o coadă compactă MMCX, comună la modulele GPS și wireless, la o antenă terminată cu SMA sau la un cablu de testare fără a rezidă conexiunea modulului.
