Ce probleme de semnal pot rezulta din ansamblurile de cabluri RF de calitate slabă?

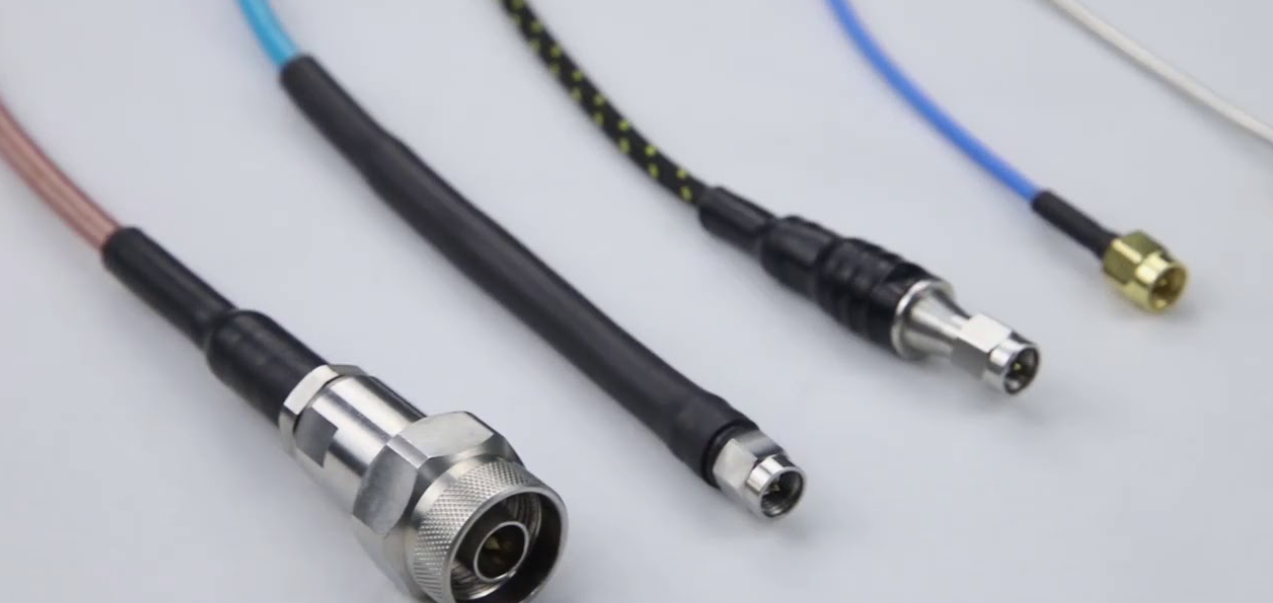

În aplicațiile de înaltă frecvență, cum ar fi comunicațiile, difuzarea, televiziunea și testarea și măsurarea, transmisia stabilă a semnalelor RF este crucială. Ansamblurile de cabluri RF, ca componente cheie care conectează dispozitivele pentru transmisia semnalului, afectează direct performanța generală a sistemului. Dacă calitatea Ansamblu cablu RF este substandard, chiar dacă echipamentul de bază are performanțe ridicate, pot apărea diverse probleme de semnal și, în cazuri grave, sistemul poate chiar să nu funcționeze corect.

1. Atenuarea semnalului crescută semnificativ
Cea mai frecventă problemă cu ansamblurile de cabluri RF de proastă calitate este atenuarea crescută a semnalului. Cablurile coaxiale RF de calitate scăzută cu puritate insuficientă a conductorului și structură nerezonabilă a stratului de ecranare vor duce la o pierdere crescută de energie în timpul transmisiei semnalului. Această atenuare devine și mai pronunțată la frecvențe mai înalte, rezultând în cele din urmă o putere insuficientă a semnalului la capătul de recepție, distanță de comunicare scurtă sau imagini neclare.

În sistemele de comunicații, atenuarea excesivă necesită adesea creșterea puterii de transmisie pentru a compensa, ceea ce nu numai că crește consumul de energie, dar poate pune un stres suplimentar asupra stabilității sistemului.

2. Nepotrivirea impedanței care provoacă reflectarea semnalului
Sistemele RF au cerințe foarte stricte pentru potrivirea impedanței. Ansamblurile de cabluri RF de înaltă calitate mențin de obicei o impedanță caracteristică stabilă și consecventă, în timp ce produsele de calitate slabă au adesea probleme de fluctuație a impedanței. Când există o nepotrivire a impedanței, semnalul RF va genera reflexii pe calea de transmisie, formând unde staționare.

Reflexia semnalului duce la reducerea eficienței transmisiei și, în cazuri severe, poate deteriora echipamentul de transmisie. În scenariile de testare și măsurare, nepotrivirea impedanței afectează în mod direct acuratețea rezultatelor testelor, făcând datele nesigure.

3. Distorsiunea semnalului și anomaliile formei de undă
Ansamblurile de cabluri RF de calitate slabă pot duce, de asemenea, la distorsiuni ale semnalului. Structura conductorului neuniformă și proprietățile dielectrice instabile ale stratului de izolație vor afecta viteza de propagare și caracteristicile de fază ale semnalului în cablu. Această problemă este vizibilă în special în transmisia de semnal în bandă largă sau de mare viteză, cauzând cu ușurință distorsiunea formei de undă și creșterea jitterului.

În sistemele de comunicații digitale, distorsiunea semnalului crește rata de eroare a biților, reduce fiabilitatea transmisiei sistemului și, în cazuri severe, poate duce chiar la întreruperi de comunicare.

4. Interferențe externe semnificativ crescute
Performanța de ecranare este unul dintre indicatorii importanți ai ansamblurilor de cabluri RF. Dacă stratul de ecranare are o densitate scăzută de țesut sau un design structural nerezonabil, interferențele electromagnetice externe pot pătrunde cu ușurință în cablu, contaminând semnalul de radiofrecvență (RF). Această interferență este deosebit de proeminentă în mediile electromagnetice complexe, cum ar fi stațiile de bază de comunicații, turnurile de transmisie sau site-urile industriale.

Creșterea interferențelor externe se manifestă de obicei ca zgomot de semnal crescut și stabilitate redusă, afectând în cele din urmă calitatea transmisiei audio, video sau date.

5. Riscuri cauzate de un contact slab al conectorului
Ansamblurile de cabluri RF includ nu numai cablul în sine, ci și conectorii. Conectorii de calitate slabă au precizie scăzută de procesare și placare instabilă, ceea ce duce la un contact slab și o rezistență crescută la contact. Aceste probleme sunt și mai pronunțate în medii de utilizare pe termen lung sau vibrații.

Contactul slab al conectorului poate cauza întreruperi intermitente ale semnalului și fluctuații ale semnalului, creând dificultăți semnificative pentru funcționarea și întreținerea sistemului.

6. Scăderea stabilității și a fiabilității pe termen lung
Ansamblurile de cabluri RF de calitate slabă prezintă adesea probleme în performanța lor pe termen lung. Îmbătrânirea rapidă a materialului și stabilitatea structurală slabă pot provoca modificări semnificative ale performanței electrice în timp. Un sistem care inițial pare normal poate experimenta o atenuare crescută a semnalului și un raport crescut al undelor staţionare după o perioadă de funcționare.

Pentru sistemele de comunicații și difuzare care necesită o funcționare continuă pe termen lung, acest risc crește semnificativ costurile de întreținere și riscurile de întrerupere.

7. Impactul reacției în lanț asupra performanței generale a sistemului
Ca o componentă fundamentală a unui sistem, problemele de calitate ale ansamblurilor de cabluri RF au adesea un „efect de mărire”. Problemele de semnal nu afectează doar o singură legătură, ci se pot răspândi și la întregul sistem. De exemplu, în rețelele cu mai multe canale sau complexe, un singur ansamblu de cablu RF de calitate slabă poate deveni un blocaj de performanță, trage în jos performanța generală a sistemului.

Ansamblurile de cabluri RF de calitate slabă pot duce la probleme de atenuare a semnalului, potrivirea impedanței, distorsiunea semnalului, capabilitățile anti-interferențe și fiabilitatea pe termen lung. Pentru aplicațiile de înaltă frecvență, cum ar fi comunicațiile, difuzarea, televiziunea și testarea și măsurarea, alegerea ansamblurilor de cabluri RF de înaltă calitate, cu performanță stabilă este fundamentală pentru a asigura funcționarea stabilă a sistemului și calitatea semnalului.
