Cum să instalați corect conectorii coaxiali RF: pași și tehnici

Conectorii coaxiali RF sunt componente indispensabile în sistemele de comunicații, utilizate pe scară largă în radiodifuziune, televiziune, comunicații fără fir, radar, comunicații prin satelit și alte domenii. Acești conectori sunt utilizați pentru conectarea cablurilor coaxiale la echipamente, asigurând calitatea și stabilitatea transmisiei semnalului. Instalarea corectă a conectorilor coaxiali RF nu numai că poate îmbunătăți performanța generală a sistemului, ci și poate prelungi durata de viață a echipamentului.

1. Structura de bază a Conectori coaxiali RF
Conectorii coaxiali RF constau de obicei din următoarele părți principale:
Conductor central: Partea centrală care transmite semnalul, de obicei realizată din cupru sau alte materiale conductoare.
Strat izolator: Izolează conductorul central de conductorul exterior, de obicei realizat din polietilenă sau alte materiale cu o constantă dielectrică ridicată.
Conductor exterior: De obicei, sârmă de cupru împletită sau folie de aluminiu, acționând ca un fir de împământare pentru a transmite curent și pentru a proteja împotriva interferențelor electromagnetice externe.
Conector și carcasă: Oferă conexiune fizică și protecție, de obicei realizate din materiale metalice (cum ar fi alamă, oțel inoxidabil).

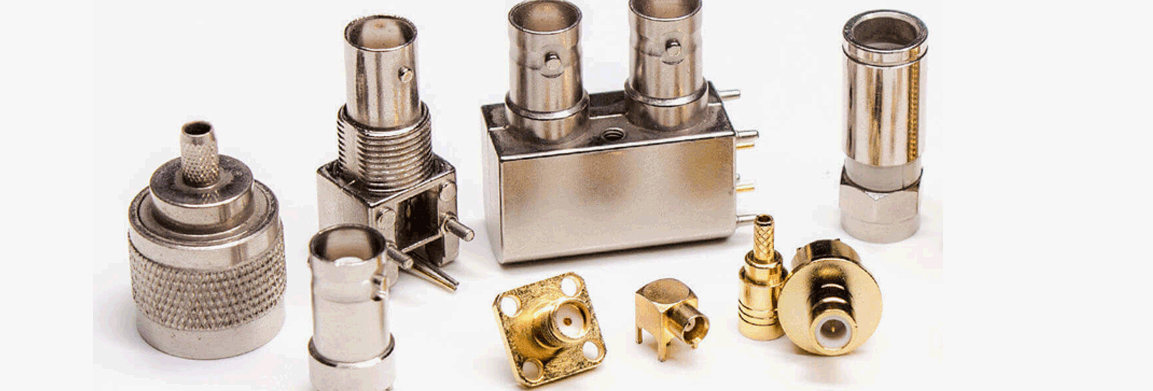

Diferite tipuri de conectori coaxiali RF, cum ar fi BNC, SMA, TNC, de tip N etc., au structuri ușor diferite, dar principiile și etapele de bază ale instalării sunt similare.

2. Pași pentru instalarea conectorilor coaxiali RF
(1) Pregătiți instrumente și materiale
Înainte de instalare, asigurați-vă că aveți următoarele instrumente și materiale:
Cablu coaxial RF (selectați modelul și lungimea adecvate)
Conector RF (selectați tipul de conector potrivit, cum ar fi BNC, SMA etc.)

Instrument de îndepărtare a cablului: Folosit pentru a îndepărta stratul izolator exterior al cablului, expunând conductorul interior.
Instrument de sertizare: Folosit pentru a conecta în siguranță conectorul la cablu.
Cuțit de electrician, dispozitiv de îndepărtare a sârmei: Folosit pentru a îndepărta cu precizie izolația exterioară a cablului, expunând conductorul interior.

(2) Decupați izolația exterioară a cablului
Folosiți o unealtă de dezipare a cablului pentru a îndepărta stratul izolator exterior al cablului, expunând conductorul împletit interior și materialul izolator. Acordați atenție preciziei în timpul decupării pentru a evita deteriorarea conductorului interior sau a stratului de izolație. În mod obișnuit, lungimea decupată este lungimea de instalare a conectorului; vă rugăm să consultați cerințele conectorului specific utilizat pentru lungimea exactă. Îndepărtarea stratului exterior împletit: Dezlipiți ușor stratul exterior împletit al cablului folosind o unealtă și pliați-l spre exterior. Acest lucru asigură o conexiune bună la pământ.
Expunerea conductorului central: Îndepărtați cu grijă izolația interioară cu un cuțit pentru a expune conductorul central. Lungimea secțiunii decupate depinde în general de cerințele de proiectare ale conectorului.

(3) Introducerea cablului în conector
Introduceți cablul pregătit în terminalul conectorului. Asigurați-vă că conductorul central este aliniat cu precizie și complet introdus în orificiul interior al conectorului și că stratul împletit și conductorul exterior sunt în contact ferm cu carcasa exterioară a conectorului.
Verificați alinierea în timpul inserării: conductorul central trebuie să intre complet în orificiul conductorului central al conectorului, asigurându-se nicio aliniere greșită. Conductorul împletit exterior trebuie să fie ferm în contact cu carcasa conectorului pentru a asigura o conexiune adecvată la masă pentru semnal.

(4 ) Sertizarea conectorului
Utilizați o unealtă de sertizare pentru a sertiza conectorul. Acest pas este crucial pentru asigurarea unei conexiuni sigure între conector și cablu. În timpul sertării, asigurați-vă că instrumentul de sertizare aplică presiune în mod uniform, fixând ferm conectorul de cablu, evitând în același timp deteriorarea cablului sau conectorului.

Forța de sertizare: Forța de sertizare trebuie să fie moderată, asigurând o conexiune sigură fără a comprima excesiv cablul sau conductorul central.

Verificarea calității sertării: După sertizare, verificați dacă conectorul este sigur și nu slăbit.

(5) Verificarea conexiunii generale a conectorului
După sertizare, verificați calitatea conexiunii dintre conector și cablu. Confirmați că conductorul central este strâns conectat la miezul interior al conectorului, conductorul exterior este în contact complet cu carcasa conectorului și nu există scurgeri de semnal.
Verificarea conexiunii electrice: Folosiți un multimetru pentru a măsura conexiunea electrică a cablului pentru a vă asigura că nu există circuite deschise sau scurtcircuite.
Testarea transmisiei semnalului: dacă condițiile permit, un generator de semnal și un osciloscop pot fi utilizate pentru a testa calitatea transmisiei semnalului și pentru a verifica pierderea sau interferența semnalului.

(6) Finalizarea conexiunii și asigurarea protecției
După finalizarea conexiunii, dacă este necesar, utilizați tuburi termocontractabile, bandă sau alte materiale pentru a proteja conexiunea cablului pentru a preveni ca apa sau praful să afecteze calitatea conexiunii.
Utilizarea tubului termocontractabil: Dacă este necesară impermeabilizarea, utilizați tubul termocontractabil pentru a etanșa conectorul, asigurându-vă că conexiunea nu este afectată de umiditate sau contaminare externă.

3. Sfaturi pentru instalarea conectorilor coaxiali RF
(1) Alegeți conectorul și cablul potrivite
Asigurați-vă că specificațiile conectorului corespund cablului utilizat. Diferite tipuri de conectori (cum ar fi SMA, BNC, de tip N etc.) sunt potrivite pentru diferite game de frecvență și scenarii de aplicare. Alegerea conectorului greșit poate duce la pierderea semnalului sau la instabilitate.

(2) Acordați atenție preciziei atunci când decupați cablul
Atunci când decupați stratul exterior al cablului, asigurați-vă că lungimea decupată este corectă, evitând deziparea excesivă care expune prea mult din conductorul central sau deteriorează stratul de izolație. Utilizarea instrumentelor profesionale de dezipare poate reduce deteriorarea cablului și poate asigura o transmisie stabilă a semnalului.

(3) Evitați sertizarea excesivă
Crimparea excesivă poate deteriora conductorul central sau poate cauza un contact slab. Prin urmare, controlați forța de sertizare pentru a vă asigura că conectorul este sigur, dar nu prea strâns.

(4) Păstrați cablul curat
În timpul instalării, încercați să evitați contaminarea cablului și a conectorului cu praf, ulei sau alți poluanți. Aceste impurități pot afecta calitatea transmisiei semnalului și chiar pot provoca pierderi de semnal.

4. Probleme și soluții comune
(1) Conector slăbit
Dacă conectorul se slăbește după instalare, verificați din nou sertizarea pentru a asigura o sertizare uniformă sau reajustați lungimea de dezipare a cablului.

(2) Atenuarea semnalului
Atenuarea semnalului poate fi cauzată de conectori nepotriviți, instalare incorectă sau deteriorarea cablului. Verificați din nou compatibilitatea cablului și conectorului și asigurați-vă exactitatea instalării.

(3) Conexiune electrică slabă
Conexiunea electrică defectuoasă poate fi cauzată de sertizarea insuficientă, conductorul nefiind introdus complet în conector, etc. Asigurați-vă că conductorul central și conductorul exterior sunt strâns conectate la conector.

Instalarea conectorilor coaxiali RF este o sarcină tehnică care necesită o operare atentă. Pașii și tehnicile corecte de instalare afectează direct calitatea transmisiei semnalului și stabilitatea sistemului. Prin operațiuni precise de decuplare, inserare și sertizare, asigurarea unei conexiuni sigure a conectorului poate îmbunătăți în mod eficient performanța sistemului și poate reduce interferența semnalului.
