Ce este un ansamblu de cablu flexibil cu pierderi super reduse?- Ningbo Hanson Communication Technology Co., Ltd.

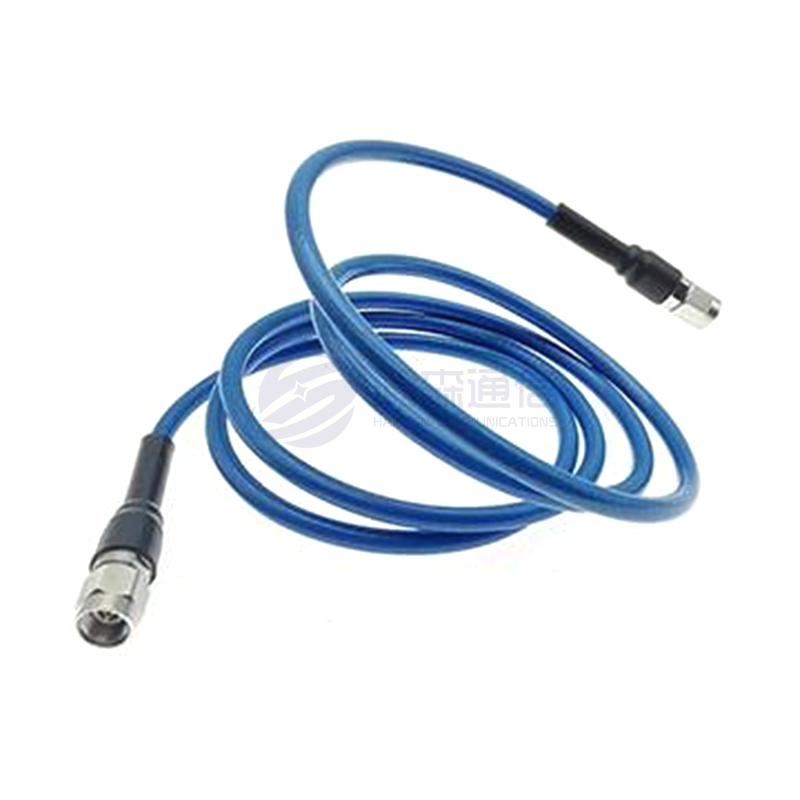

Ansamblu de cablu flexibil cu pierderi super reduse este un sistem de cabluri de înaltă performanță conceput special pentru transmisia de semnal de înaltă frecvență. Are pierderi de semnal extrem de scăzute și performanțe excelente de îndoire, făcându-l pe scară largă în aplicații de înaltă precizie, cum ar fi comunicațiile 5G, aerospațiale și echipamentele medicale. Caracteristica sa de bază sunt materialele sale specializate și designul structural, care minimizează atenuarea semnalului și interferența, menținând în același timp flexibilitatea.

1. Caracteristici ale ansamblului de cabluri flexibile cu pierderi ultra reduse

Pierdere de transmisie ultra-scăzută: ≤0,5 dB/m la frecvențe înalte (cum ar fi banda de unde milimetrice) (comparativ cu >1 dB/m pentru cablurile standard). Acest lucru se realizează prin materiale cu constantă dielectrică scăzută (Dk) și tangentă cu pierderi reduse (Df), cum ar fi PTFE/spumă de polietilenă expandată.
Design extrem de flexibil: îndoire fiabilă (raza de îndoire ≤ de 5 ori diametrul exterior), făcându-l potrivit pentru scenarii de cablare dinamică (cum ar fi brațele robotizate și dispozitivele portabile).
Potrivire stabilă a impedanței: toleranța strânsă la impedanță (de exemplu, 50Ω ± 1Ω) reduce reflexiile semnalului (VSWR < 1,2). Adaptabilitate la mediu: rezistență la temperaturi înalte (-65 °C până la 200 °C), rezistență la radiații (grad aerospațial) și rezistență la coroziune (aplicații medicale/marine).

2. Proiectare structurală cheie

Componente	Material/Proces	Funcţie
Conductor	Sârmă de cupru placată cu argint de înaltă puritate/aluminiu placat cu cupru	Rezistență redusă și pierderea efectului pielii
Izolare	PTFE expandat, FEP sau PP	Pierderi dielectrice reduse și flexibilitate îmbunătățită
Ecranarea	Scut împletit cu două straturi (folie de aluminiu cu sârmă de cupru placată cu argint)	Protecție la interferențe electromagnetice (EMI).
Sacou	Poliuretan termoplastic (TPU)/silicon	Rezistent la abraziune și rezistent la îndoire

3. Întreținerea ansamblului de cabluri flexibile cu pierderi ultra-scăzute

(1) Tabuuri

Risc de deteriorare mecanică
Interdicție: Raza de îndoire este mai mică de 5 ori diametrul exterior al cablului (de exemplu, dacă diametrul cablului este de 6 mm, raza minimă de îndoire trebuie să fie ≥30 mm). Răsucirea, înnodarea sau plierea ascuțită sunt interzise (ceea ce poate cauza ruperea stratului de ecranare intern).
Funcționare corectă: Pentru aplicații dinamice (de exemplu, brațe robotizate), vă rugăm să utilizați un lanț de cablu dedicat.

(2) Limitări de mediu

Temperatura: este strict interzisă depășirea intervalului nominal (de exemplu, -65℃~200℃). Temperatura ridicată poate topi stratul de izolație (de exemplu, materialul FEP).
Contact chimic: Evitați contactul cu acizi puternici, alcali puternici sau solvenți organici (de exemplu, acetona va coroda stratul izolator PTFE).

(3) Tabuuri de instalare

Nu prindeți cablul direct cu un clește (trebuie folosiți conectori de detensionare). Nu supraîntindeți (forța de tragere ar trebui să fie mai mare decât rezistența nominală la tracțiune a cablului, de exemplu, 50N).
Funcționare corectă: Folosiți cleme pentru a slăbi cablul atunci când fixați pentru a evita presiunea locală.
