Ce este un ansamblu de cablu RF și de ce este important?

În lumea actuală bazată pe tehnologie, multe industrii se bazează pe sisteme de comunicații eficiente pentru a transmite semnale cu claritate și precizie. O componentă critică care joacă un rol major în acest proces este ansamblul cablului RF (Radio Frequency). Dar ce este exact un ansamblu de cablu RF și de ce este atât de crucial în diverse aplicații? În acest articol, vom explora ce este un ansamblu de cablu RF, avantajele sale cheie și lucrurile importante de luat în considerare atunci când utilizați unul.

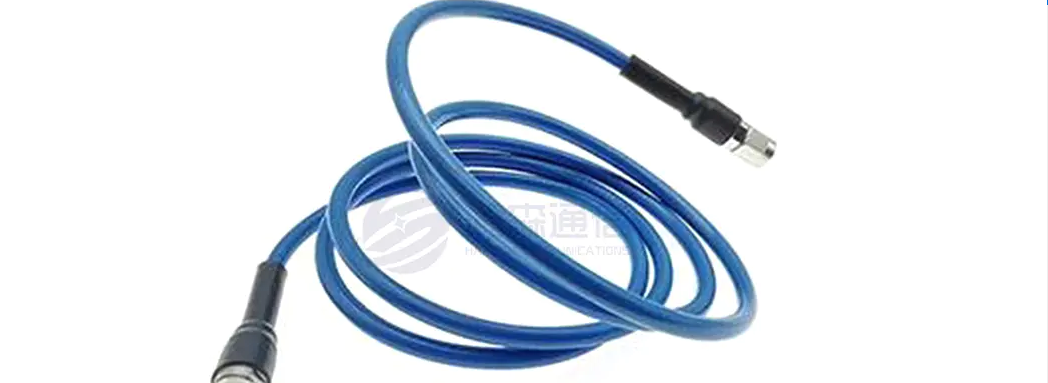

Ce este un Ansamblu cablu RF ?

Un ansamblu de cablu RF este un tip specializat de cablu utilizat pentru a transmite semnale de înaltă frecvență, de obicei în intervalul de la 3 kHz la 300 GHz. Aceste cabluri sunt concepute pentru a transporta semnale între două dispozitive, cum ar fi radiouri, antene, sisteme de satelit și echipamente de comunicație, menținând în același timp integritatea semnalului pe distanțe lungi. Cablurile RF constau din mai multe componente, inclusiv conductorul central, materialul dielectric, ecranarea și mantaua exterioară.

Conductorul central este responsabil pentru transportul semnalului, în timp ce materialul dielectric izolează conductorul și previne interferențele. Ecranarea, adesea realizată din metal împletit sau folie, protejează semnalul de interferențe electromagnetice externe (EMI). În cele din urmă, jacheta exterioară oferă protecție fizică împotriva factorilor de mediu, cum ar fi abraziunea, umiditatea și schimbările de temperatură. Când toate aceste componente sunt asamblate corect, ele creează un ansamblu de cablu RF de înaltă performanță care asigură o transmisie eficientă a semnalului.

Care sunt avantajele utilizării unui ansamblu de cablu RF?

Ansamblurile de cabluri RF oferă mai multe avantaje care le fac esențiale într-o gamă largă de aplicații, în special în industria telecomunicațiilor, aerospațială, de apărare și de radiodifuziune. Iată câteva beneficii cheie:

1. Integritate ridicată a semnalului și pierderi reduse

Unul dintre avantajele principale ale ansamblurilor de cabluri RF este capacitatea lor de a transmite semnale de înaltă frecvență cu pierderi minime de semnal. Construcția specializată a acestor cabluri, inclusiv materiale de înaltă calitate și ecranare precisă, asigură că semnalul rămâne clar și puternic pe măsură ce trece prin cablu. Acest lucru este deosebit de important în aplicații precum telecomunicațiile, unde degradarea semnalului poate duce la o calitate audio sau video slabă, ceea ce duce la întreruperi de comunicare.

Cablurile RF sunt concepute pentru a gestiona frecvențele înalte cu distorsiuni minime, ceea ce este esențial pentru aplicațiile care necesită sisteme de comunicații de înaltă performanță, cum ar fi sistemele prin satelit, rețelele fără fir și sistemele radar.

2. Durabilitate și fiabilitate

Ansamblurile de cabluri RF sunt proiectate pentru durabilitate și fiabilitate pe termen lung. Combinația de ecranare și mantale exterioare de protecție asigură că cablurile pot rezista în medii dure, inclusiv expunerea la umiditate, substanțe chimice, temperaturi extreme și solicitări mecanice. Acest lucru face ca cablurile RF să fie potrivite atât pentru utilizare în interior, cât și în exterior, chiar și în condiții solicitante.

În industrii precum aerospațial și apărare, unde echipamentele de comunicații trebuie să funcționeze impecabil în condiții extreme, durabilitatea și fiabilitatea cablurilor RF sunt esențiale pentru menținerea siguranței și a eficienței operaționale.

3. Flexibilitate și personalizare

Ansamblurile de cabluri RF sunt disponibile într-o gamă largă de modele, permițând flexibilitate și personalizare pentru a răspunde nevoilor specifice ale aplicațiilor. Indiferent dacă aveți nevoie de un cablu pentru un dispozitiv compact, un sistem de mare putere sau o instalare robustă în aer liber, există probabil un ansamblu de cablu RF care se potrivește. Ansamblurile de cabluri RF personalizate pot fi proiectate pentru a îndeplini cerințele unice de dimensiune, conector și performanță, asigurându-se că ansamblul de cablu funcționează perfect cu echipamentul dumneavoastră.

Această flexibilitate se extinde și la lungimea și configurația cablurilor. Ansamblurile de cabluri RF pot fi fabricate la lungimi precise și includ diferite tipuri de conectori (de exemplu, SMA, BNC, TNC) pentru a asigura compatibilitatea cu diferite dispozitive.

4. Protecție îmbunătățită la interferențe electromagnetice (EMI).

Ansamblurile de cabluri RF sunt proiectate special pentru a oferi o protecție excelentă împotriva interferențelor electromagnetice (EMI), care pot distorsiona sau perturba transmisia semnalului. Ecranarea unui ansamblu de cablu RF, realizată din materiale precum cupru împletit sau folie de aluminiu, acționează ca o barieră care blochează semnalele nedorite să intre sau să iasă din cablu. Această ecranare asigură menținerea integrității semnalului, chiar și în medii cu niveluri ridicate de zgomot electronic, cum ar fi fabrici, centre de date și instalații militare.

5. Gamă largă de aplicații

Ansamblurile de cabluri RF sunt utilizate într-o gamă variată de aplicații, de la electronice de larg consum până la sisteme industriale foarte specializate. Utilizările comune includ:

• Telecomunicatii: Cablurile RF sunt parte integrantă a rețelelor celulare, a comunicațiilor prin satelit și a sistemelor de bandă largă.
• Aerospațial și Apărare: Cablurile RF sunt utilizate în radare, sisteme de navigație și sisteme de comunicații prin satelit pentru aeronave militare și civile.
• Difuzare: Cablurile RF joacă un rol crucial în transmisiile de radio și televiziune prin transmiterea semnalelor de înaltă frecvență către antene.
• Rețele fără fir: Ansamblurile de cabluri RF sunt utilizate în sistemele de comunicații fără fir, inclusiv în rețelele Wi-Fi, Bluetooth și 4G/5G.

Ce ar trebui să luați în considerare atunci când utilizați un ansamblu de cablu RF?

În timp ce ansamblurile de cabluri RF sunt extrem de eficiente în asigurarea transmisiei fiabile a semnalului, există câțiva factori cheie de care trebuie să luați în considerare atunci când le utilizați. Pentru a maximiza performanța și longevitatea, iată câteva puncte importante de reținut:

1. Alegerea cablului potrivit pentru aplicație

Aplicațiile diferite necesită diferite tipuri de cabluri RF. Alegerea cablului depinde de factori precum gama de frecvență, nivelurile de putere, condițiile de mediu și tipurile de conector. De exemplu, unele ansambluri de cabluri RF sunt proiectate pentru aplicații de înaltă frecvență, în timp ce altele sunt mai potrivite pentru sisteme de frecvență joasă. În plus, materialul conductorului central al cablului (de exemplu, cupru vs. aluminiu) și calitatea ecranării pot afecta performanța.

Este esențial să alegeți un cablu RF care să îndeplinească cerințele specifice ale sistemului dumneavoastră pentru a asigura integritatea și performanța optime a semnalului.

2. Instalare și manipulare corespunzătoare

Instalarea corectă este crucială pentru performanța și longevitatea unui ansamblu de cablu RF. Trebuie avut grijă pentru a evita îndoirile ascuțite, tensiunea excesivă sau solicitarea mecanică, deoarece acestea pot deteriora cablul și pot degrada performanța acestuia. De asemenea, este important să folosiți conectorii corecti și să vă asigurați că sunt instalați corespunzător pentru a evita pierderea sau reflectarea semnalului.

În plus, cablurile RF trebuie instalate departe de surse de EMI, cum ar fi cablurile de alimentare sau echipamentele electronice, pentru a preveni interferențele să afecteze transmisia semnalului.

3. Întreținere și inspecții regulate

În timp ce cablurile RF sunt construite pentru a dura, sunt necesare inspecții regulate pentru a se asigura că continuă să funcționeze eficient. În timp, factorii de mediu, uzura sau instalarea necorespunzătoare pot cauza degradarea ecranării, izolației sau conectorilor cablului. Este important să verificați cablul pentru orice semne vizibile de deteriorare, cum ar fi tăieturi, rupturi sau conductori expuși, care ar putea duce la pierderea semnalului sau la pericole de siguranță.

4. Compatibilitate cu conectori și echipamente

Cablurile RF sunt de obicei concepute pentru a funcționa cu anumite tipuri de conectori și dispozitive. Când selectați un ansamblu de cablu RF, este important să vă asigurați că conectorii se potrivesc cu porturile echipamentului dumneavoastră. Conectorii nepotriviți sau tipurile de cablu incompatibile pot duce la degradarea semnalului, performanța redusă și deteriorarea potențială atât a cablului, cât și a dispozitivelor conectate.

Concluzie: De ce sunt ansamblurile de cabluri RF cruciale pentru sistemele moderne de comunicații?

Ansamblurile de cabluri RF sunt o componentă vitală în sistemele moderne de comunicații, asigurând transmiterea fiabilă a semnalelor de înaltă frecvență într-o gamă largă de aplicații. Fie în telecomunicații, radiodifuziune, aerospațială sau rețele fără fir, cablurile RF joacă un rol critic în menținerea integrității semnalului, reducerea interferențelor și asigurarea funcționării fără probleme a sistemelor electronice.

Înțelegând avantajele ansamblurilor de cabluri RF și luând în considerare cu atenție factori precum tipul cablului, instalarea și întreținerea, utilizatorii pot maximiza performanța și longevitatea sistemelor lor de comunicații. Alegerea ansamblului de cablu RF potrivit pentru nevoile dvs. specifice este esențială pentru a asigura funcționalitatea optimă și pentru a evita întreruperile costisitoare în serviciu.
