Cum să alegi adaptorul coaxial RF potrivit?

Adaptoarele coaxiale RF sunt componente indispensabile în comunicațiile fără fir, echipamentele electronice și transmisia semnalului. Acestea acționează ca punți care conectează diferite cabluri și dispozitive coaxiale RF, asigurând o transmisie stabilă și eficientă a semnalului. Cu toate acestea, cu numeroase modele și specificații de adaptoare coaxiale RF de pe piață, alegerea produsului potrivit a devenit o preocupare pentru mulți ingineri și tehnicieni.
Acest articol vă va ghida cum să selectați adaptorul coaxial RF adecvat, în funcție de diferitele nevoi, pentru a asigura stabilitatea și performanța sistemului.

1. Înțelegerea funcțiilor de bază ale Adaptoare coaxiale RF
Adaptoarele coaxiale RF sunt componente electronice utilizate pentru a conecta diferite tipuri de cabluri coaxiale RF, dispozitive sau porturi. Principalele lor funcții sunt:
Conectarea diferitelor tipuri de porturi: adaptoarele coaxiale RF pot conecta diferite tipuri de porturi de cablu coaxial, cum ar fi BNC, SMA, tip N etc.

Conversia semnalului: pot converti semnalele de la un tip de interfață la altul, asigurând o transmisie lină a semnalului.

Reducerea pierderii semnalului: alegerea unui adaptor coaxial RF de înaltă calitate poate reduce eficient atenuarea semnalului și poate asigura calitatea semnalului.

Atunci când alegeți un adaptor, trebuie să înțelegeți principiul său de funcționare, scenariile de aplicare și cerințele de adaptare pentru a găsi cel mai potrivit model.

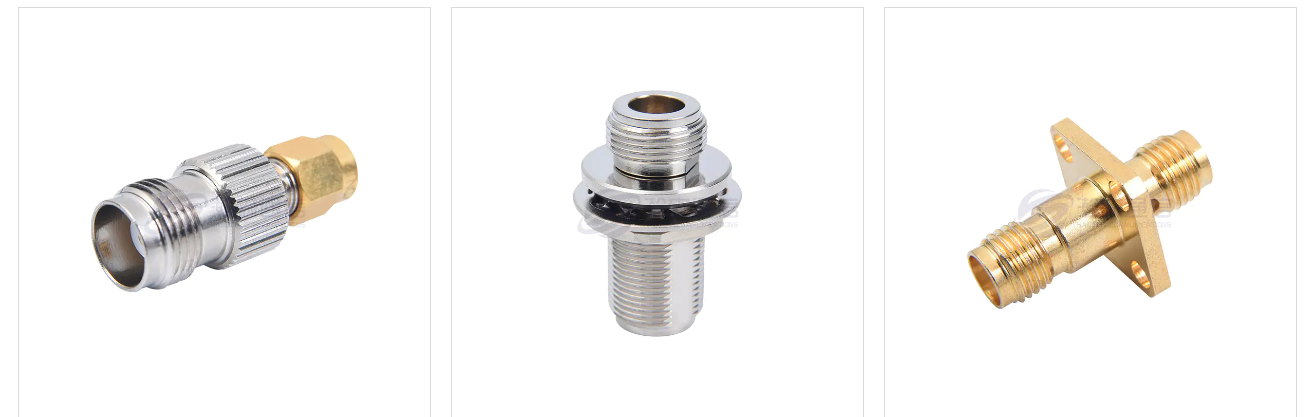

2. Determinarea tipului de interfață a adaptorului
Diferite adaptoare coaxiale RF sunt potrivite pentru diferite tipuri de cabluri coaxiale și interfețe de dispozitiv, așa că mai întâi trebuie să determinați tipul de interfață pe care o utilizați. Tipurile comune de interfață includ:
SMA (Versiunea subminiaturală A): Folosit în mod obișnuit în aplicații miniaturizate, de înaltă frecvență, cum ar fi echipamentele de comunicare și de testare fără fir.

Tip N: Potrivit pentru aplicații de mare putere și curent ridicat, cum ar fi echipamentele stației de bază și sistemele RF.

BNC (Bayonet Neill-Concelman): Utilizat pe scară largă în transmisiile de televiziune și supravegherea video, acceptând conexiunea și deconectarea rapidă.

TNC: Similar cu BNC, dar cu stabilitate mai mare, adesea folosit pentru transmisia semnalului de înaltă frecvență.

Asigurați-vă că adaptorul coaxial RF pe care îl alegeți este compatibil cu echipamentul sau porturile de cablu pe care le utilizați. Dacă tipurile de interfață nu se potrivesc, este posibil ca semnalul să nu fie transmis corect, afectând performanța sistemului.

3. Luând în considerare intervalul de frecvență al adaptorului
Gama de frecvență a semnalului RF are un impact semnificativ asupra calității transmisiei semnalului. Diferite adaptoare coaxiale RF sunt proiectate pentru a face față diferitelor game de frecvență. Prin urmare, atunci când alegeți un adaptor, este esențial să vă asigurați că intervalul său de frecvență de funcționare îndeplinește cerințele aplicației. Intervalele de frecvență comune includ:

Adaptoare de joasă frecvență: potrivite pentru aplicații cu frecvență mai joasă, cum ar fi transmisiile de radio și televiziune.

Adaptoare de înaltă frecvență: potrivite pentru aplicații de înaltă frecvență, cum ar fi sisteme radar, comunicații prin satelit și comunicații cu microunde.

Alegerea unui adaptor coaxial RF cu intervalul de frecvență adecvat poate reduce atenuarea și distorsiunea semnalului, asigurând o transmisie stabilă a semnalului.

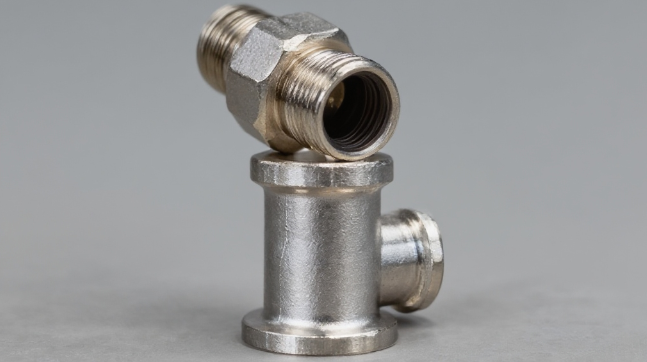

4. Selectarea materialului și calității adaptorului
Calitatea materialului adaptorului coaxial RF afectează direct performanța și durabilitatea acestuia.  În mod obișnuit, carcasa adaptorului și punctele de contact folosesc materiale metalice, cum ar fi alamă și oțel inoxidabil, care au o bună conductivitate și rezistență la coroziune. Adaptoarele de înaltă calitate pot evita în mod eficient probleme precum reflectarea semnalului, pierderea și contactul slab.

În plus, contactele placate cu aur sunt un design obișnuit de vârf care reduce și mai mult pierderea semnalului și îmbunătățește rezistența la coroziune. Prin urmare, atunci când alegeți un adaptor coaxial RF, încercați să selectați produse cu materiale bune și măiestrie pentru a asigura funcționarea stabilă pe termen lung a sistemului.

5. Luând în considerare pierderea de introducere a adaptorului și pierderea de întoarcere
Semnalele RF suferă o anumită pierdere în adaptor; pierderile comune includ pierderea de inserție și pierderea de întoarcere. Pierderea de inserție se referă la pierderea de energie atunci când semnalul trece prin adaptor, în timp ce pierderea de retur se referă la proporția de energie reflectată înapoi la sursă.

Pierdere de inserție redusă: Alegerea unui adaptor cu pierderi de inserție reduse asigură o pierdere redusă de energie în timpul transmisiei semnalului.

Pierdere mare de returnare: Pierderea mare de returnare indică o rată mai mică de reflexie a semnalului, ceea ce înseamnă o transmisie mai lină a semnalului.

În aplicațiile de înaltă frecvență și de înaltă precizie, este recomandabil să alegeți adaptoare coaxiale RF cu pierderi de inserție scăzute și pierderi de retur mare pentru a asigura o transmisie stabilă a semnalului.

6. Luând în considerare durabilitatea adaptorului și adaptabilitatea la mediu
Adaptoarele coaxiale RF sunt utilizate de obicei în diferite medii, inclusiv în interior și exterior. Prin urmare, durabilitatea adaptorului și adaptabilitatea la mediu sunt, de asemenea, factori importanți de luat în considerare atunci când faceți o selecție. Indicatorii comuni de durabilitate includ:

Interval de temperatură: Adaptorul ar trebui să poată funcționa stabil în intervalul de temperatură necesar. Pentru medii exterioare sau cu temperaturi ridicate, alegerea unui adaptor cu o gamă mai largă de temperatură de funcționare este crucială. Impermeabil și rezistent la praf: Unele adaptoare coaxiale RF de vârf sunt proiectate cu caracteristici rezistente la apă și praf, făcându-le potrivite pentru condițiile de mediu dure.

Alegerea unui adaptor coaxial RF care îndeplinește cerințele de mediu poate prelungi durata de viață a echipamentului și poate îmbunătăți fiabilitatea sistemului.

Selectarea adaptorului coaxial RF adecvat este crucială pentru asigurarea unei transmisii stabile a semnalului și a performanțelor superioare ale sistemului. Procesul de selecție necesită luarea în considerare a mai multor factori, inclusiv tipul de interfață, intervalul de frecvență, calitatea materialului, pierderea de inserție și pierderea de retur, adaptabilitatea la mediu și costul. În practică, înțelegerea cerințelor de sistem, alegerea adaptoarelor de înaltă calitate și asigurarea compatibilității cu echipamentul poate îmbunătăți semnificativ transmisia semnalului RF și stabilitatea echipamentului.
