Ce este un conector coaxial RF?

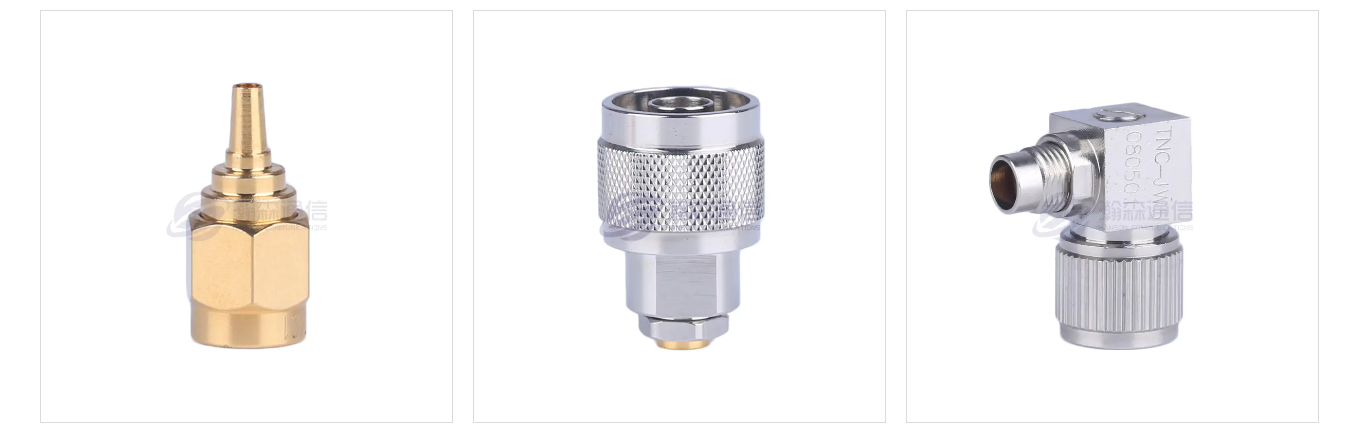

1. Funcția unui Conector coaxial RF
Conectorii coaxiali RF sunt componente electronice cheie utilizate pentru a transmite semnale de înaltă frecvență. Ele sunt utilizate în principal pentru a conecta în mod fiabil cablurile coaxiale la dispozitive, asigurând o transmisie eficientă și stabilă a semnalelor RF, asigurând astfel o transmisie stabilă și fiabilă a semnalului. Conectorii coaxiali RF sunt utilizați în mod obișnuit în echipamente de comunicații, televiziune, radiodifuziune, rețele fără fir și alte domenii. Funcția lor de bază este de a menține integritatea semnalului, de a reduce pierderile de transmisie și interferențele și de a oferi o bună potrivire a impedanței, permițând transmiterea lină a semnalelor de înaltă frecvență în aplicații precum sistemele de comunicații, echipamentele de testare, radarele și antene.

Conectorii coaxiali RF joacă un rol vital în comunicațiile fără fir, aerospațiale, electronice militare și echipamente medicale. De exemplu, în stațiile de bază 5G, acestea conectează antene și module RF, asigurând transmiterea și recepția semnalului de înaltă calitate. În echipamentele de testare și măsurare, acestea se conectează la analizoare de spectru sau la analizoare de rețea, asigurând date de testare precise. În sistemele de comunicații prin satelit și radar, acestea trebuie să reziste la condiții dure de mediu, menținând în același timp transmisia stabilă a semnalului.

Conectorii coaxiali RF utilizează de obicei o structură metalică ecranată, conductorul interior transmite semnalul, iar conductorul exterior asigură ecranare electromagnetică pentru a preveni interferențele externe și scurgerea semnalului. Conectorii de înaltă calitate prezintă pierderi reduse de inserție, eficacitate mare de ecranare, rezistență la coroziune și rezistență la vibrații și pot găzdui diverse game de frecvență (de la frecvențe joase la unde milimetrice). În plus, în funcție de cerințele aplicației, conectorii pot adopta diferite stiluri de interfață, cum ar fi filetate (SMA), snap-on (BNC) sau push-pull (MCX), pentru a îndeplini cerințele de rezistență mecanică și confort ale diferitelor scenarii. Conectorii coaxiali RF sunt componente esențiale în sistemele electronice de înaltă frecvență. Performanța lor are un impact direct asupra stabilității și eficienței întregii legături de comunicație, făcându-le o componentă critică pentru funcționarea corectă a tehnologiilor wireless moderne, a echipamentelor de apărare și a automatizării industriale.

Principiul de funcționare al conectorilor coaxiali RF se bazează pe caracteristicile de propagare a undelor electromagnetice în structurile conductoare concentrice. Printr-o structură coaxială proiectată cu precizie, ele realizează o transmisie de înaltă fidelitate și pierderi reduse a semnalelor de înaltă frecvență. Principiul lor de bază este de a crea un canal de transmisie a câmpului electromagnetic închis: conductorul central transportă curentul de semnal, în timp ce conductorul exterior acționează ca un scut electromagnetic, separat de un dielectric izolator care menține o impedanță constantă. Când un semnal electric de înaltă frecvență este injectat în conductorul interior, acesta excită unde electromagnetice transversale (unde TEM) în mediul izolator dintre conductorii interior și exterior. Această energie electromagnetică este strict limitată la spațiul coaxial, suprimând efectiv pierderea de radiație a semnalului și interferențele externe. Interfața mecanică a conectorului asigură continuitatea conductorului și potrivirea impedanței printr-un contact precis, prevenind reflexiile semnalului la punctul de conectare din cauza modificărilor de impedanță, asigurând în cele din urmă transmisia stabilă a semnalelor de înaltă frecvență între dispozitive. Acest design structural permite conectorilor coaxiali RF să mențină o excelentă integritate a semnalului chiar și în medii de înaltă frecvență la nivel de gigaherți.

Designul de bază al conectorilor coaxiali RF se bazează pe teoria liniei de transmisie coaxiale, care utilizează distribuția câmpului electromagnetic între conductorii interior și exterior pentru a obține transmisia semnalului:

Conductor central (conductor interior): Transmite semnale de înaltă frecvență și este de obicei realizat din cupru sau material placat cu aur pentru a reduce pierderile rezistive.
Conductor exterior (scut): Închide conductorul interior, oferind ecranare electromagnetică pentru a preveni interferența semnalului și scurgerea radiațiilor.
Mediu de izolație (stratul dielectric): Separă conductorii interior și exterior, menținând o impedanță stabilă (de obicei 50Ω sau 75Ω) și reducând reflexiile semnalului.
Mecanism de conectare: utilizați conectori filetat (de exemplu, SMA), cu închidere (de exemplu, BNC) sau push-pull (de exemplu, MCX) pentru a asigura stabilitatea mecanică și un bun contact electric.

Atunci când conectorii sunt cuplati corespunzător, semnalul este transmis prin conductorul interior, iar conductorul exterior formează o buclă închisă, asigurând continuitatea impedanței în timpul transmisiei semnalului și reducând raportul undelor staționare (VSWR) și pierderile de inserție.

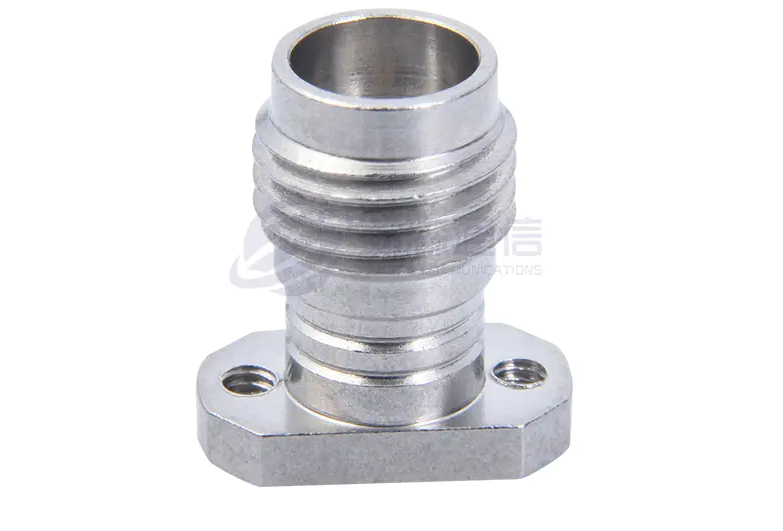

2. Caracteristicile și avantajele conectorilor coaxiali RF
Conectorul coaxial RF, ca componentă de bază a transmisiei semnalului de înaltă frecvență, a prezentat avantaje semnificative în performanță, fiabilitate și adaptabilitate datorită structurii sale unice și designului materialului. Avantajele sale se reflectă în principal în următoarele aspecte:

(1). Performanță de transmisie de înaltă frecvență
Acoperire în bandă largă: acceptă o gamă de frecvență extrem de largă de la DC la unde milimetrice (peste 40GHz), satisfacând nevoile aplicațiilor de înaltă frecvență, cum ar fi 5G și comunicațiile prin satelit.
Pierdere redusă la inserție: utilizează materiale foarte conductoare (cum ar fi conductoarele interioare placate cu aur) și medii de izolare cu pierderi dielectrice scăzute pentru a reduce semnificativ atenuarea semnalului.
Potrivire excelentă a impedanței: impedanța caracteristică controlată strict de 50Ω sau 75Ω minimizează reflexia semnalului.
(2). Fiabilitate și stabilitate
Ecranare electromagnetică puternică: structura de ecranare metalică cu mai multe straturi (cum ar fi blocarea filetată, carcasa metalică) suprimă în mod eficient interferențele electromagnetice (EMI) și scurgerile RF.
Durabilitate mecanică ridicată: interfața de contact prelucrată cu precizie (cum ar fi designul știftului elastic) asigură un contact stabil după mii de conectare și deconectare. Adaptabilitate largă la mediu: Sunt disponibile tratamente speciale opționale, cum ar fi impermeabilitatea (IP67), rezistența la temperaturi ridicate (-65℃~ 165℃) și rezistența la pulverizarea cu sare, făcându-l potrivit pentru medii dure, cum ar fi cele militare și aerospațiale.
(3). Modelele diverse se adaptează la mai multe scenarii
Tipuri de interfețe bogate: inclusiv filetate (SMA, N-type), snap-on (BNC), push-pull (MCX/MMCX), etc., pentru a îndeplini diferite cerințe de instalare.
Capacitate flexibilă de putere: personalizabil de la putere scăzută la putere mare la nivel de kilowați, adaptabil la diferite scenarii de încărcare, cum ar fi stațiile de bază de comunicații și radarele.
Tendință de miniaturizare: Odată cu dezvoltarea 5G și a internetului obiectelor, micro-conectorii realizează o transmisie de înaltă performanță în spații limitate.
(4). Comoditate și standardizare
Design de conectare rapidă: De exemplu, operarea cu o singură mână a unor produse poate îmbunătăți considerabil eficiența instalării.
Compatibilitate cu standardele internaționale: Conform standardelor internaționale, cum ar fi MIL-STD și IEC, pentru a asigura interschimbabilitatea universală cu interfețele echipamentelor principale.
(5) Gamă largă de aplicații
De la electronice de larg consum (antene pentru telefoane mobile) la aplicații industriale (module RF stație de bază) până la domenii de înaltă tehnologie (radare cu matrice în faze, încărcături utile prin satelit), conectorii coaxiali RF au devenit componente de bază în industrii precum comunicațiile fără fir, testarea și măsurarea și știința și tehnologia apărării naționale, datorită fidelității semnalului și robusteței mediului.

Conectorii coaxiali RF, prin integrarea profundă a științei materialelor, mecanicii de precizie și designul electromagnetic, îndeplinesc cerințele de bază de „pierdere redusă, ecranare ridicată și durată lungă de viață” în transmisia semnalului de înaltă frecvență și reprezintă garanția cheie pentru funcționarea eficientă și fiabilă a sistemelor electronice moderne.

Conectorii coaxiali RF sunt utilizați pe scară largă în industriile care necesită transmisie de semnal de înaltă frecvență:
Comunicații: conexiuni de alimentare cu antenă pentru stații de bază 5G, comunicații prin fibră optică și comunicații prin satelit.
Aerospațial și apărare: conexiuni de înaltă fiabilitate pentru sisteme radar, ghidare pentru rachete și echipamente de comunicații aeriene.
Testare și măsurare: Calibrare și testare a semnalului pentru instrumente precum analizoare de rețea vectoriale (VNA) și analizoare de spectru.
Electronice de larg consum: module RF pentru routere Wi-Fi, smartphone-uri (cum ar fi interfețele de antenă) și dispozitive Internet of Things (IoT).
Echipamente medicale: Transmisie de semnal pentru bobine de radiofrecvență RMN și dispozitive de terapie cu microunde.
Automobile: conexiuni de semnal pentru radarul din vehicul (cum ar fi radarul cu unde milimetrice) și sistemele de navigație GPS.

3. Cum să alegeți conectorul coaxial RF potrivit
Alegerea conectorului coaxial RF potrivit necesită luarea în considerare a mai multor factori, inclusiv performanța electrică, caracteristicile mecanice, compatibilitatea cu mediul și scenariul de aplicare.

(1). Clarificați cerințele de performanță electrică
Gama de frecvență de operare: limitele superioare de frecvență acceptate de diferiți conectori variază semnificativ (de exemplu, BNC ≤ 4 GHz, SMA ≤ 18 GHz și conectori de 2,92 mm până la 40 GHz). Potrivirea benzii de frecvență a semnalului a sistemului este esențială.
Potrivirea impedanței: sistemele de comunicație folosesc adesea 50 Ω (de exemplu, stații de bază și radar), în timp ce sistemele de transmisie video folosesc adesea 75 Ω (de exemplu, echipamente de difuzare). Alegerea unei impedanțe greșite poate duce la reflexii ale semnalului.
Pierderea prin inserție și VSWR: pentru aplicații de înaltă frecvență (de exemplu, unde milimetrice), sunt preferate modelele cu pierderi reduse (de exemplu, conectori dielectrici de aer), iar VSWR ar trebui să fie cât mai aproape de 1:1 posibil.
Manevrarea puterii: pentru aplicații de mare putere (de exemplu, transmițătoare radar), selectați conectori de tip 7/16 sau N pentru a evita defecțiunile din cauza supraîncălzirii.

(2). Evaluați caracteristicile mecanice și de interfață
Tip conector:
Conectori filetate (SMA, de tip N): Preferați pentru medii cu vibrații mari (de exemplu, echipamente în vehicul și aeropurtate) datorită rezistenței lor ridicate la slăbire. Conectori snap-on (BNC): Adecvați pentru testarea scenariilor care necesită conectarea și deconectarea frecventă (de exemplu, osciloscoapele de laborator). Sunt convenabile de utilizat, dar predispuse la cădere.
Conectori microminiaturali (MMCX, MCX): soluții compacte pentru dispozitive cu spațiu limitat (de exemplu, module pentru smartphone-uri).
Durată de viață a plug-in-ului: conectorii de calitate industrială durează de obicei peste o mie de cicluri de conectare și deconectare, în timp ce conectorii de calitate pentru consumatori pot dura doar câteva sute.
Compatibilitate cablu: Confirmați că interfața conectorului se potrivește cu tipul cablului coaxial și cu diametrul firului.

(3). Luați în considerare adaptabilitatea la mediu
Gradul de protecție: mediile în aer liber sau umede necesită un grad de impermeabilitate IP67 sau mai mare (de exemplu, interfețe de antenă pentru stația de bază 5G).
Rezistența la temperatură și la coroziune: Aplicațiile aerospațiale sau militare necesită rezistență la temperaturi înalte (-65 ° C până la 200 ° C) și rezistență la pulverizarea cu sare (de exemplu, oțel inoxidabil placat cu aur).
Rezistența la vibrații/șoc: platformele mobile, cum ar fi vehiculele și aeronavele, necesită conectori cu mecanisme de blocare (de exemplu, SMA cu trei șuruburi) sau design de contact cu arc.

(4). Potrivirea scenariului aplicației
Echipamente de comunicații: stațiile de bază 5G preferă conectorii de tip N (putere mare) și SMA (miniaturizați). Benzile cu unde milimetrice necesită conectori de 2,92 mm sau de tip K.
Testare și măsurare: utilizați conectori de precizie (cum ar fi 3,5 mm) pentru testarea de înaltă frecvență pentru a evita erorile introduse de conectorii de precizie redusă, cum ar fi BNC-urile.
Electronice de larg consum: modulele Wi-Fi folosesc adesea conectori U.FL (ultra-miniatura), dar este necesar un compromis între cost și pierderea semnalului.
Militar/Aerospațial: alegeți modele de înaltă fiabilitate, cu carcase metalice complet și contacte placate cu aur care îndeplinesc standardele MIL-STD-348.

(5). Alți factori cheie
Cost și timp de livrare: conectorii high-end (cum ar fi conectorii cu unde milimetrice) sunt scumpi, așa că luați în considerare bugetul și stabilitatea lanțului de aprovizionare.
Grad de standardizare: preferați conectorii universali (cum ar fi SMA) pentru a evita modelele de nișă care pot cauza dificultăți de întreținere.
Metoda de montare: Montarea PCB, montarea pe panou sau conectarea directă prin cablu necesită configurații diferite (cum ar fi conectori în unghi drept sau drepti).

Exemplu de proces de selecție
Determinați cerințele: De exemplu: unitate radio 5G stație de bază mică, frecvență de 3,5 GHz, instalare în aer liber, impermeabilă.
Parametri de screening:
Frecvență: 3,5 GHz → SMA sau N-tip sunt acceptabile.
Mediu: IP67 rezistent la apă → Selectați tip N (etanșare filet mai fiabilă).
Putere: Medie → Tipul N oferă o marjă mare de putere.
Verificați compatibilitatea: confirmați că conectorul de tip N se potrivește cu cablurile existente (cum ar fi LMR-400) și porturile dispozitivului.

4.Probleme comune ale Conectori coaxiali RF
În timpul utilizării pe termen lung, conectorii coaxiali RF pot dezvolta diverse probleme din cauza unor factori precum proiectarea, instalarea și factorii de mediu, care afectează calitatea transmisiei semnalului. Problemele obișnuite cu conectorii coaxiali RF sunt adesea legate de potrivirea impedanței, rezistența mecanică, eficacitatea ecranării și adaptabilitatea la mediu. Ratele de eșec ale produsului pot fi reduse prin selecția adecvată (de exemplu, potrivirea frecvenței și a puterii), prin instalare standardizată (de exemplu, controlul cuplului) și întreținere regulată (de exemplu, curățarea suprafețelor de contact).

（1）. Pierdere mare de semnal sau eficiență scăzută de transmisie
Cauze posibile:
Nepotrivirea impedanței conectorului (de exemplu, amestecarea dispozitivelor de 50Ω și 75Ω).
Conectori sau cabluri îmbătrâniți, conductori oxidați și contact slab.
Conexiuni slăbite sau parțial strânse, provocând reflexii ale semnalului.
Utilizarea de conectori sau cabluri de calitate scăzută, ceea ce duce la pierderi excesive de inserție.

Soluţie:
Asigurați-vă că toți conectorii și cablurile din sistem au impedanță constantă (de obicei 50Ω sau 75Ω).
Inspectați suprafețele de contact ale conectorului pentru oxidare sau contaminare și curățați sau înlocuiți dacă este necesar.
Utilizați o cheie dinamometrică pentru a strânge conectorii filetat (de exemplu, SMA, de tip N) la cuplul standard. Alegeți cabluri cu pierderi reduse și conectori de înaltă performanță (cum ar fi contactele placate cu aur).

（2）. Interferență de semnal sau zgomot puternic
Cauze posibile:
Ecranarea slabă a conectorului, permițând interferențelor electromagnetice (EMI) să pătrundă.
Împământare slabă a carcasei conectorului, provocând interferențe în modul comun.
Surse din apropiere de radiații electromagnetice puternice (cum ar fi motoarele și invertoarele).
Cabluri sau conectori deteriorați, cu ecranare ruptă.

Soluţie:
Selectați conectori cu carcasă complet metalică și eficiență ridicată de ecranare.
Asigurați-vă că carcasa conectorului este împământată corespunzător la carcasa dispozitivului.
Utilizați cabluri coaxiale cu ecran dublu sau triplu pentru a spori imunitatea la interferențe.
Inspectați cablul pentru a vedea dacă este deteriorat și înlocuiți-l dacă este necesar.

(3). Conectori slăbiți sau contact slab
Cauze posibile:
Uzură mecanică de la conectarea și deconectarea excesivă (cum ar fi un arc BNC defect).
Firele nu se strâng corespunzător în medii cu vibrații sau șoc (cum ar fi în vehicule sau avioane).
Conectorii mamă și mamă nu se potrivesc sau au toleranțe excesive.

Soluţie:
Pentru scenarii de conectare și deconectare frecventă, alegeți conectori cu o durată de viață lungă (cum ar fi un conector SMA cu un rating de conectare de 5000 de cicluri). Utilizați conectori cu mecanisme de blocare (cum ar fi SMA-uri cu trei șuruburi) în medii cu vibrații.

Asigurați-vă că modelele de conector se potrivesc; evitați amestecarea diferitelor mărci sau specificații.

(4). Deteriorarea conectorului (de exemplu, rupere, deformare)
Cauze posibile:
Solicitare mecanică excesivă (de exemplu, îndoirea excesivă a cablului, care are ca rezultat ruperea îmbinărilor de lipire a conectorului).
Utilizarea instrumentelor de instalare necorespunzătoare, care duce la slăbirea fileturilor carcasei.
Îmbătrânirea materialului sau coroziunea mediului (de exemplu, pulverizare de sare, temperaturi ridicate).

Soluţie:
Evitați aplicarea unei forțe laterale pe conector în timpul instalării și utilizați conectori în unghi drept pentru a minimiza îndoirea.
Utilizați unelte specializate (de exemplu, chei dinamometrice) pentru a instala conectori filetat.
Selectați materiale rezistente la coroziune (de exemplu, oțel inoxidabil placat cu aur) pentru medii dure.

(5). Discontinuitatea impedanței care duce la reflexii de semnal
Cauze posibile:
Nepotrivirea impedanței dintre conector și cablu (de exemplu, un conector de 50Ω cu un cablu de 75Ω).
Defecte structurale interne ale conectorului (de exemplu, strat dielectric neuniform).
Împerecherea incompletă a conectorului, rezultând goluri de aer.

Soluţie:
Asigurați o impedanță constantă pe întreaga cale de transmisie (inclusiv conectorul, cablul și dispozitivul). Alegeți conectori cu prelucrare de înaltă precizie (cum ar fi cei specificati în standardul militar MIL-STD-348).

Strângeți complet conectorul pentru a evita fluctuațiile de impedanță cauzate de nealiniere.

(6). Eșec de performanță impermeabil
Cauze posibile:
Garniturile impermeabile sunt îmbătrânite sau deteriorate.
Firele nu sunt strânse sau etanșantul a expirat.
Designul conectorului nu este potrivit pentru medii umede.

Soluţie:
Inspectați regulat garniturile. Pentru aplicații în aer liber, alegeți conectori cu IP67 sau mai mare.
Utilizați bandă impermeabilă sau silicon pentru a îmbunătăți etanșarea.
Selectați modele impermeabile cu inele O (cum ar fi conectorii impermeabili de tip N).

(7). Probleme de rezonanță în aplicațiile de înaltă frecvență
Cauze posibile:
Conectorul prezintă rezonanță parazită la frecvențe înalte (de exemplu, defecte de proiectare).
Conectorul și aspectul PCB nu se potrivesc, generând unde staționare.

Soluţie:
Selectați un conector care acceptă frecvențe mai mari (de exemplu, 2,92 mm în loc de SMA).
Optimizați potrivirea impedanței PCB pentru a evita discontinuitățile în lungimile liniilor de transmisie.

Tabel rezumat al problemelor comune cu conectorii coaxiali RF:

5.Standarde de întreținere pentru conectorii coaxiali RF
Performanța conectorilor coaxiali RF afectează direct calitatea transmisiei semnalului, astfel încât este necesară întreținerea regulată pentru a asigura o funcționare stabilă pe termen lung. Următoarele sunt standardele cheie de întreținere și specificațiile de operare:

(1). Inspecție și curățare regulată
Verificarea aspectului: Verificați dacă carcasa conectorului este deformată, crăpată sau corodata (cum ar fi rugina, oxidarea), în special părțile metalice și inelele de etanșare.
Curățarea suprafețelor de contact: Folosiți alcool anhidru și cârpă nețesută pentru a curăța conductorul interior și știfturile pentru a îndepărta stratul de oxid, praful sau uleiul. Evitați utilizarea materialelor abrazive (cum ar fi șmirghel) pentru a preveni deteriorarea placajului.
Confirmarea stării interfeței: Asigurați-vă că conectorii tată și mamă sunt conectați fără probleme, fără slăbiri sau aliniere greșită. Conectorii filetat (cum ar fi tipul SMA, N) ar trebui să verifice dacă firele sunt intacte pentru a evita alunecarea.

Procedura de curățare
Operare de oprire: Asigurați-vă că dispozitivul este oprit pentru a preveni deteriorarea electricității statice.
Curățare fizică: Folosiți un pistol cu ​​aer comprimat pentru a îndepărta impuritățile mari, apoi ștergeți ușor suprafețele de contact cu un tampon de bumbac înmuiat în alcool.
Tratament de oxidare: Dacă stratul de acoperire este oxidat (de exemplu, înnegrit), lustruiți-l ușor cu o gumă de șters sau cu un agent de curățare dedicat.
Uscare: Uscați la aer sau uscați în mașină la temperatură scăzută (≤60°C) pentru a evita alcoolul rezidual.

(2). Test de performanță electrică
Verificarea potrivirii impedanței: utilizați un analizor de rețea sau un TDR (reflectometru în domeniul timpului) pentru a detecta continuitatea impedanței conectorului și cablului pentru a vă asigura că nu există o schimbare bruscă (VSWR ≤ 1,5 este cel mai bun). Monitorizarea pierderii prin inserție: aplicațiile de înaltă frecvență necesită testarea regulată a pierderii semnalului. Dacă pierderea crește anormal (de exemplu, depășind 20% din valoarea nominală), este necesar să se verifice dacă există probleme legate de îmbătrânirea conectorului sau a cablului. Verificarea eficienței ecranării: utilizați un tester de scurgeri RF sau o sondă de câmp apropiat pentru a testa performanța ecranării conectorului pentru a vă asigura că nu există scurgeri electromagnetice.

(3). Întreținerea performanțelor mecanice
Specificații de funcționare pentru conectare și extragere: Evitați conectarea și extragerea bruscă. Conectorii snap-on (cum ar fi BNC) trebuie să apese clema înainte de a fi scoase. Conectoarele filetate trebuie strânse cu o cheie dinamometrică conform cuplului standard (cum ar fi SMA recomandă 0,5~0,8N·m).
Măsuri anti-slăbire: într-un mediu cu vibrații (cum ar fi echipamentele montate pe vehicul sau aeropurtate), conectorii filetați trebuie să fie echipați cu adeziv anti-slăbire sau șaibe de blocare, iar starea de strângere trebuie verificată în mod regulat.
Protecția cablului: Evitați îndoirea excesivă a cablului (raza de îndoire minimă ≥ 5 ori diametrul exterior al cablului) pentru a preveni ruperea îmbinărilor de lipire a conectorului sau deteriorarea stratului de ecranare.

(4). Menținerea adaptabilității mediului
Tratament rezistent la apă și umiditate: Conectorii impermeabili (IP67 și mai sus) utilizați în aer liber sau în medii umede trebuie să verifice în mod regulat elasticitatea inelului de etanșare și să îl înlocuiască la timp după îmbătrânire; interfețele non-impermeabile pot fi acoperite cu unsoare siliconică pentru a spori protecția.
Întreținerea rezistenței la coroziune: În medii cu pulverizare de sare, acide și alcaline, utilizați conectori din oțel inoxidabil sau placați cu aur și ștergeți în mod regulat suprafața metalică cu inhibitor de rugină. Adaptabilitate la temperatură: În medii cu temperatură ridicată (cum ar fi unitățile de radiofrecvență ale stației de bază), este necesar să se asigure că materialul dielectric al conectorului (cum ar fi PTFE) nu se deformează. În medii cu temperatură scăzută (cum ar fi echipamentele arctice), este necesar să se evite crăparea fragilă a pieselor din plastic.

(5). Managementul vieții și ciclul de înlocuire
Monitorizarea duratei de viață a plug-in-ului: Înregistrați numărul de timpi de conectare și deconectare de înaltă frecvență și înlocuiți-l în avans atunci când durata de viață se apropie.
Înlocuirea pieselor învechite: atunci când există un contact slab, deteriorarea stratului de protecție sau degradarea performanței izolației, conectorul trebuie înlocuit și reutilizarea după reparație este interzisă.
Standardizarea pieselor de schimb: Conectorii de aceeași marcă și model trebuie folosiți cât mai mult posibil în același sistem pentru a evita problemele de compatibilitate cauzate de utilizarea mixtă.

Managementul vieții conectorului coaxial RF și tabelul ciclului de înlocuire:

(6). Documentație și înregistrări
Jurnal de întreținere: Înregistrați data fiecărei inspecții, datele de testare (cum ar fi VSWR, pierderea inserției) și modelul piesei de schimb pentru o analiză ușoară a trasabilității.
Biblioteca de cazuri de defecțiuni: Rezumați defecțiunile tipice (cum ar fi rezistența ridicată cauzată de oxidare, slăbirea cauzată de vibrații) pentru a optimiza strategiile de întreținere preventivă.

6. Cum să prelungești durata de viață a conectorilor coaxiali RF
Conectorii coaxiali RF sunt componente cheie pentru transmisia semnalului de înaltă frecvență, iar durata lor de viață afectează direct stabilitatea sistemului. Durata de viață a acestora poate fi prelungită prin selecție, instalare, utilizare și întreținere rezonabile.

(1). Selectare și potrivire corectă
Potrivirea frecvenței și a puterii: selectați conectori care îndeplinesc cerințele privind frecvența de funcționare și puterea sistemului (de exemplu, tipul N este preferat pentru stațiile de bază 5G și SMA este preferat pentru testarea de înaltă frecvență).
Consecvența impedanței: Asigurați-vă că impedanța conectorilor, cablurilor și echipamentelor este consecventă (de obicei 50Ω sau 75Ω) pentru a evita degradarea performanței cauzată de reflexia semnalului.
Adaptabilitate la mediu: Pentru medii exterioare sau dure (temperatură ridicată, pulverizare de sare, vibrații), trebuie selectați conectori impermeabili (IP67), rezistenți la coroziune (oțel inoxidabil placat cu aur) sau întăriți.

(2). Instalarea standard a conectorilor coaxiali RF
1) Pregătirea înainte de instalare
Verificați compatibilitatea conectorului și cablului.
Confirmați că modelul conectorului (de exemplu, SMA, Tip N) este compatibil cu tipul de cablu (de exemplu, RG-58, LMR-400).
Verificați dacă impedanța (50Ω/75Ω), domeniul de frecvență și manipularea puterii îndeplinesc cerințele.
Verificați integritatea componentelor.
Inspectați carcasa conectorului, filetele și știfturile pentru deformare, fisuri sau oxidare.
Asigurați-vă că ecranul cablului nu este deteriorat și că conductorul interior nu este îndoit sau rupt.
Curățați componentele de contact.
Utilizați alcool anhidru și o cârpă nețesută pentru a curăța conductorul interior și cricul pentru a îndepărta uleiul, murdăria sau oxidarea.
Nu folosiți șmirghel sau obiecte dure pentru a zgâria contactele placate cu aur/argint.

2) Specificații pentru ansamblu conector și cablu
Deziparea și pretratarea cablurilor
Utilizați o unealtă de decuplare dedicată pentru a îndepărta mantaua cablului, ecranul și izolația la lungimea cerută de conector.
Asigurați-vă că conductorul interior are lungimea corespunzătoare, evitând lungimea excesivă (de exemplu, îndoire) sau lungimea excesivă (de exemplu, contact slab). Operații de lipire sau sertizare
Conectori de lipit:
Utilizați un fier de lipit cu temperatură constantă (temperatura recomandată: 300-350°C) și finalizați rapid lipirea pentru a evita supraîncălzirea și deteriorarea dielectricului.
Îmbinările de lipit trebuie să fie netede și fără bavuri pentru a preveni scurtcircuitele sau schimbările de impedanță.
Conectori sertizate:
Utilizați o unealtă de sertizare potrivită pentru a asigura o presiune uniformă de sertizare și un contact sigur între ecran și carcasă.
Inspecție post-asamblare:
Utilizați un multimetru pentru a verifica continuitatea și pentru a confirma că nu există scurtcircuite sau întreruperi.
Trageți ușor de cablu pentru a verifica stabilitatea mecanică a conectorului și a cablului.

3) Andocare și asigurare a conectorului
Alinierea și împerecherea: Asigurați-vă că conectorii tată și mamă sunt aliniați strict pentru a evita îndoirea sau deteriorarea pinii din cauza inserției oblice.
Conectorii push-on (cum ar fi BNC) ar trebui să se blocheze cu un clic audibil. Conectorii filetat (cum ar fi SMA) trebuie strânși manual înainte de strângere. Strângerea conectorilor filetat
Utilizați o cheie dinamometrică pentru a strânge la cuplul standard (exemplu):
Conector SMA: 0,5-0,8 N·m
Conector de tip N: 1,0-1,5 N·m
Nu strângeți prea mult pentru a evita deteriorarea firelor sau deformarea suportului.
Măsuri anti-slăbire
În medii cu vibrații (cum ar fi cele utilizate în vehicule sau avioane), conectorii filetați ar trebui să fie echipați cu șaibe elastice sau adeziv anti-slăbire.
Conectorii snap-on (cum ar fi BNC) pot fi înfășurați cu bandă anti-slăbire pentru a îmbunătăți reținerea.

4) Precauții în timpul funcționării
Proceduri de conectare și deconectare
Nu conectați sau deconectați în timp ce este pornit: Semnalele de înaltă frecvență pot provoca arc și pot deteriora suprafețele de contact.
La scoatere din priză: Pentru conectorii snap-on, apăsați ferm clema; pentru conectorii filetat, slăbiți-i complet înainte de a le deconecta.
Evitați stresul mecanic
Când dirijați cablurile, lăsați o rază de îndoire (≥5 ori diametrul cablului) pentru a preveni stresul la baza conectorului.
Utilizați cleme sau cleme pentru a fixa cablul pentru a preveni atârnarea acestuia. Adaptabilitate la mediu
Medii umede: După instalarea conectorilor impermeabili (IP67), verificați dacă inelul de etanșare este bine strâns.
Medii cu temperatură ridicată: Evitați expunerea prelungită a conectorului la temperaturi excesive (de exemplu, dielectricul PTFE este limitat la 165°C).

5) Verificare și testare post-instalare
Testarea performanței electrice
Utilizați un analizor de rețea pentru a măsura raportul undelor staționare (VSWR); valoarea normală ar trebui să fie ≤1,5.
Măsurați pierderea de inserție. Dacă este anormal, verificați contactul slab sau deteriorarea cablului.
Verificarea stabilității mecanice
Agitați ușor conectorul pentru a confirma că nu există nicio slăbiciune sau zgomot neobișnuit.
Efectuați un test de vibrație (de exemplu, o frecvență de 5-500 Hz) într-un mediu cu vibrații.

(3). Curățare și întreținere regulată
Curățarea suprafețelor de contact: curățați în mod regulat conductorul interior și știfturile cu alcool anhidru și cârpă nețesută pentru a îndepărta stratul de oxid sau murdăria. Evitați utilizarea materialelor abrazive (cum ar fi șmirghel) pentru a preveni deteriorarea placajului cu aur/argint. Verificați etanșarea: conectorii impermeabili trebuie să verifice în mod regulat dacă inelul O sau materialul de etanșare îmbătrânesc și să îl înlocuiască dacă este necesar. Inspecția stratului de ecranare: Asigurați-vă că stratul de ecranare a cablului nu este deteriorat pentru a preveni interferența electromagnetică (EMI) să afecteze calitatea semnalului.

(4). Evitați deteriorarea mediului
Rezistență la umiditate și coroziune:
Conectorii placați cu aur sau din oțel inoxidabil trebuie utilizați în medii umede sau cu pulverizare de sare, iar inhibitorii de rugină trebuie aplicați în mod regulat.
Conectorii care nu sunt impermeabili pot fi protejați temporar cu tuburi termocontractabile sau bandă impermeabilă.
Managementul temperaturii:
În medii cu temperatură ridicată (cum ar fi unitățile de frecvență radio ale stației de bază), asigurați-vă că materialul dielectric al conectorului (cum ar fi PTFE) nu este deformat.
În medii cu temperatură extrem de scăzută (cum ar fi echipamentele arctice), evitați crăparea fragilă a pieselor din plastic.

(5). Utilizare rezonabilă și gestionarea vieții
Reducerea conectării și a deconectarii frecvente:
Pentru scenariile de conectare și deconectare de înaltă frecvență (cum ar fi echipamente de testare), alegeți modele cu durată mare de viață (cum ar fi conectarea și deconectarea SMA de mai mult de 5000 de ori).
Dacă este necesar, utilizați adaptoare sau cabluri prelungitoare pentru a reduce numărul de conectare și deconectare a conectorului principal.
Testarea periodică a performanței:
Utilizați un analizor de rețea pentru a detecta VSWR (raportul undelor staționare) și pierderea de inserție și înlocuiți-le la timp dacă sunt anormale.
Strategia de înlocuire a pieselor de schimb:
Înlocuiți în avans când se apropie de durata nominală de conectare și deconectare (cum ar fi SMA de 5000 de ori) sau când apare un contact slab.

(6) Prevenirea erorilor
Evitați amestecarea diferitelor mărci:
Încercați să utilizați același model de conector în același sistem pentru a evita uzura cauzată de nepotrivirea toleranței.
Păstrați un jurnal de întreținere:
Înregistrați fiecare timp de întreținere, date de testare și înregistrări de înlocuire pentru a facilita analiza tendințelor de viață.

7. Întrebări frecvente pentru conectorul coaxial RF (FAQ)
(1). De ce conectorul are un contact slab?
Motive posibile: Oxidarea sau contaminarea pinului (curățați cu alcool). Filetul nu este strâns (SMA necesită un cuplu de 0,5~0,8N·m). Deteriorări mecanice (cum ar fi știfturile îndoite, trebuie înlocuite).

(2). Cum să evitați pierderea excesivă a semnalului?
Asigurați consistența impedanței (50Ω/75Ω nu amestecați). Selectați cabluri cu pierderi reduse (cum ar fi LMR-400). Curățați regulat suprafața de contact pentru a evita oxidarea. (3). Conectorii de diferite mărci pot fi amestecați? Nerecomandat! Diferențele de toleranță între diferitele mărci pot cauza: Contact slab al pinului. Discontinuitatea impedanței (reflexia semnalului). Rezistență mecanică redusă (cum ar fi alunecarea firului).

(3). Cum se selectează conectorii pentru medii cu temperaturi ridicate?
Selectați PTFE rezistent la temperaturi înalte ca material dielectric (limitat la 165 ℃). Folosiți carcase din oțel inoxidabil sau metal placate cu aur. Evitați piesele din plastic (ușor de deformat).

(4) Cum să alegeți un conector coaxial RF?
Trebuie luați în considerare următorii factori:
Gama de frecvență: BNC (≤4GHz), SMA (≤18GHz), tip N (≤11GHz), 2,92 mm (≤40GHz).
Potrivirea impedanței: 50Ω (sistem de comunicație) sau 75Ω (transmisie video).
Capacitate de putere: pentru putere mare, alegeți tipul N sau tipul 7/16.
Cerințe de mediu: tip rezistent la apă pentru uz exterior (IP67), tip placat cu aur rezistent la coroziune pentru uz militar.

(5) Cum se detectează defecțiunea conectorului?
Inspecție vizuală: oxidare, deformare, fisuri.
Test cu multimetru: conductivitate și rezistență de izolație.
Analizor de rețea: măsurați VSWR și pierderile de inserție.
Ghid rapid de depanare:

(6). De ce este VSWR (raportul undelor staţionare) prea mare?
Conectorul și impedanța cablului nu se potrivesc.
Conexiunea nu este cuplată complet (există un spațiu de aer).
Cablul sau conectorul este deteriorat intern.
