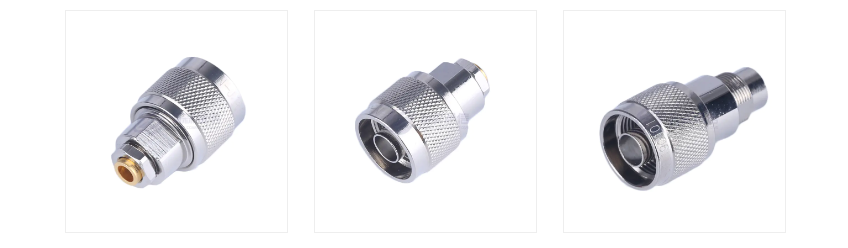

Ce este un conector coaxial RF de tip N?

The Conector coaxial RF de tip N este un conector coaxial RF cu filet universal, proiectat de Paul Neill de la Bell Labs în anii 1940 ("N" este luat din prima literă a numelui său de familie). Are caracteristicile de putere mare, pierderi reduse și frecvență înaltă și este utilizat pe scară largă în comunicații, radar, instrumente de testare și alte domenii.

1. Caracteristicile de bază ale conectorului de tip N
(1) Gama de frecvență
Tip standard: 0~11 GHz (unele modele de precizie pot atinge 18 GHz).
Tip de înaltă performanță (cum ar fi tipul de precizie N): acceptă până la 18 GHz sau chiar mai mare (cum ar fi 40 GHz).

(2) Potrivirea impedanței
50Ω (mainstream, utilizat pentru comunicații și echipamente de testare).
75Ω (mai puțin obișnuit, folosit în scenarii specifice, cum ar fi transmisia video).

(3) Putere mare de transport
Putere medie: de la sute de wați la kilowați (în funcție de frecvență și design).
Putere de vârf: până la zeci de kilowați (aplicații cu impulsuri scurte).

(4) Durabilitate
Structură de cuplare filetată (mai stabilă decât BNC) și rezistență puternică la vibrații.
Carcasa metalica (alama/otel inoxidabil) ofera o buna ecranare electromagnetica.

(5) Pierdere redusă
Pierdere de inserție: <0,1 dB@3 GHz (model de înaltă calitate).
Raportul de undă staționară de tensiune (VSWR): <1,3:1 (tipul de precizie poate ajunge la 1,1:1).

2. Structura conectorului de tip N
(1) Conductor exterior (carcasa)
Material metalic (placare cu aur / placare cu argint / placare cu nichel), designul filetat asigură o conexiune strânsă.
(2) Conductor interior (pin central)
Placare cu aur sau argint, oferind contact cu rezistență scăzută.
(3) Mediu de izolare
De obicei PTFE (politetrafluoretilenă), rezistent la temperaturi ridicate și pierderi dielectrice scăzute.
(4) Tipul de interfață
Tată: cu știft central și filet exterior.
Mamă: cu orificiu central și filet interior.

3. Puncte cheie pentru selectarea unui conector de tip N
Potrivirea impedanței: sunt preferate modelele de 50Ω (cu excepția cazului în care 75Ω este necesar în mod specific).
Cerințe de frecvență:
Aplicații generale (<6 GHz): tip N standard.
Aplicații de înaltă frecvență (>11 GHz): Precizie de tip N (cum ar fi seria HPN).
Compatibilitate cu mediul:
În aer liber/Calitate militară: Alegeți o carcasă din oțel inoxidabil cu etanșare impermeabilă (cum ar fi IP67).
Aplicații de laborator: Modele placate cu aur (reduce rezistența de contact).
Compatibilitate interfață:
Acordați atenție împerecherii conectorului mamă-la-femă (cum ar fi adaptoarele masculin-mamă).

4. Probleme comune cu conectorii coaxiali RF de tip N
(1). Conectorii de tip N pot înlocui SMA?
Da, dar există compromisuri: conectorii de tip N oferă putere și durabilitate mai bune, dar sunt mai mari și mai puțin potriviti pentru dispozitive miniaturizate de înaltă densitate. Conectorii SMA sunt mai potriviti pentru modele compacte de înaltă frecvență (cum ar fi modulele PCB).

(2). Cum să evitați deteriorarea conectorilor de tip N?
Funcționare corectă: Aliniați firele și strângeți (evitați să forțați șuruburile să îndoaie știftul central). Utilizați o cheie dinamometrică (cuplul recomandat: 15~20 in-lb).

(3). Conectorul de tip N necesită întreținere regulată?
Recomandare: Curățați în mod regulat suprafața de contact (pânză fără praf de alcool). Verificati daca firele sunt oxidate (inlocuiti cand placa este uzata).
