Răspuns rapid: Ce să căutați la un producător de conectori ermetici

Alegerea corectă Conector închis ermetic partenerul se rezumă, în general, la cinci puncte practice de verificare: calitatea etanșării din sticlă-metal și controlul procesului, verificarea testului de ermeticitate prin detectarea scurgerilor de heliu, performanța RF și potrivirea impedanței, compatibilitatea materialului și calitatea placajului și suport de personalizare pentru configurații specifice de trecere. Un producător care are performanțe bune în aceste cinci puncte oferă de obicei un conector ermetic care își menține integritatea etanșării și caracteristicile RF în mod constant în loturile de producție.

Secțiunile de mai jos parcurg fiecare dintre aceste puncte de control mai detaliat, împreună cu comparații de tip de sigiliu, metode de testare a ermeticității, materiale, considerații privind performanța RF și îndrumări de aprovizionare pentru echipele de inginerie care lucrează cu un producător sau furnizor.

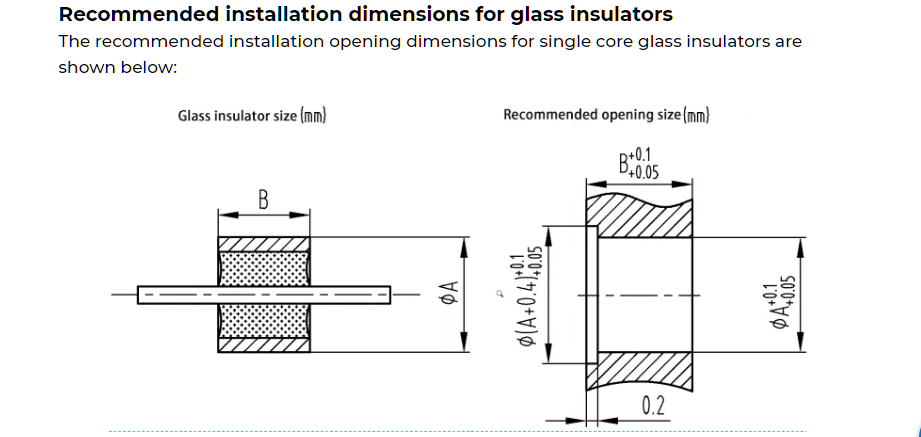

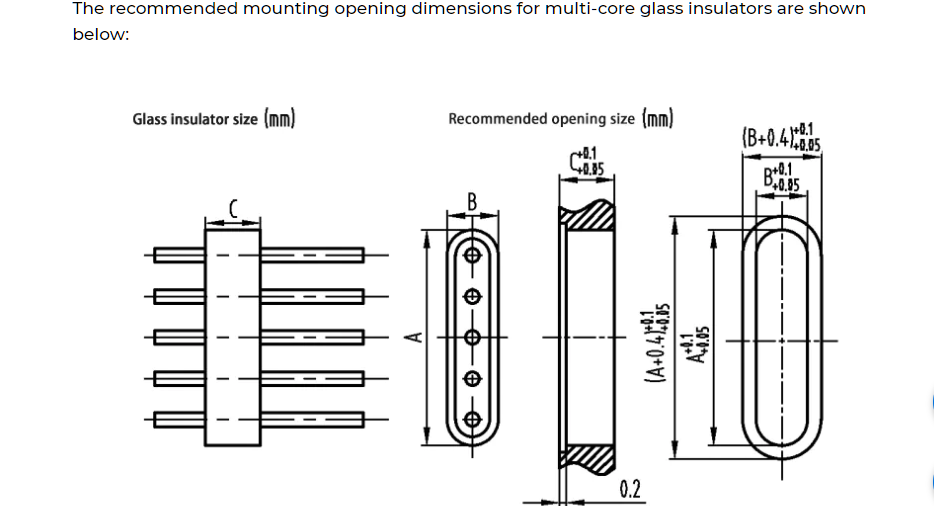

Înțelegerea conectorilor etanșați ermetic și a izolatorilor etanșați sinterizat din sticlă RF

Un conector închis ermetic este o interfață electrică sau RF concepută pentru a preveni trecerea gazului, umidității sau contaminanților între mediul exterior și o carcasă etanșă, permițând în același timp un semnal electric să treacă prin barieră. Structura de etanșare izolează aerul și alte medii gazoase, astfel încât mediul intern al carcasei sau al vasului rămâne stabil indiferent de condițiile externe, ceea ce contează în aplicațiile în care chiar și o cantitate mică de scurgeri ar putea afecta performanța în timp.

Majoritatea modelelor Hermetic Feedthrough realizează această barieră printr-o etanșare sticlă-metal, în care un izolator de sticlă formulat cu precizie este fuzionat direct cu o carcasă metalică și un știft de contact sub căldură controlată. Un izolator etanșat sinterizat din sticlă RF duce acest pas mai departe pentru aplicațiile cu frecvență radio, utilizând o formulare de sticlă sinterizată selectată atât pentru integritatea ermetică, cât și pentru proprietățile dielectrice stabile în intervalul de frecvență de operare prevăzut.

De ce etanșarea sticla-metal rămâne abordarea standard

În comparație cu etanșările pe bază de epoxi sau elastomer, o etanșare sticlă-metal oferă, în general, o legătură mai permanentă între izolator și carcasa metalică, deoarece sticla fuzionează direct pe suprafața metalică, mai degrabă decât să se bazeze pe un strat adeziv care se poate degrada sub ciclul termic sau expunerea chimică de-a lungul anilor de funcționare.

Factori cheie de evaluat atunci când alegeți un producător de conector ermetic

Echipele de inginerie care compară cataloagele de la un producător de conectori ermetici cântăresc de obicei un set consistent de factori înainte de a finaliza o relație cu furnizorul. Lista de mai jos reflectă punctele de control la care se face referire cel mai frecvent atunci când se evaluează un conector de etanșare din sticlă-metal sau o trecere electrică ermetică pentru un anumit program.

Controlul calității și procesului de etanșare din sticlă-metal - temperatura de topire constantă și formularea sticlei în fiecare lot de producție.
Verificarea testului de ermeticitate - rezultate documentate ale detectării scurgerilor de heliu care confirmă că sigiliul îndeplinește pragul necesar pentru rata de scurgere.
Performanța RF și potrivirea impedanței adecvate domeniului de frecvență și aplicației dorite.
Compatibilitatea materialelor și calitatea placajului pe pinul de contact, izolatorul și carcasa.
Opțiuni de personalizare și de configurare de tip feedthrough pentru numărul de pin, tipul de interfață și stilul de montare.
Trasabilitatea producției și consecvența lotului în serii repetate de producție.

Pe baza tiparelor comune de achiziție în rândul echipelor de achiziții de inginerie, verificarea calității și ermeticii etanșării sticla-metal tind să primească cea mai mare atenție în timpul evaluării furnizorilor, deoarece ambele afectează în mod direct fiabilitatea pe termen lung. Graficul de mai jos ilustrează accentul general pe care acești factori tind să îl primească atunci când echipele compară un producător de conectori ermetici cu opțiuni alternative de aprovizionare.

În timp ce fiecare program are propriile priorități în funcție de aplicație și volum, Verificarea testului de calitate și ermeticitate a etanșării sticla-metal se clasează în mod constant printre cei mai influenți doi factori în procesul de selecție, urmat îndeaproape de performanța RF.

Etanșare sticlă-metal vs etanșare epoxidică vs etanșare elastomer: compararea performanței etanșării

Nu toți conectorii etanșați utilizează aceeași metodă de etanșare. Echipele de inginerie care evaluează un furnizor de conector ermetic vor întâlni de obicei trei categorii generale de tehnologie de etanșare, fiecare cu un profil de performanță distinct.

Etanșarea sticla-metal fuzionează izolatorul direct pe carcasa metalică sub căldură controlată, producând o legătură rigidă, permanentă. Etanșarea epoxidică leagă izolatorul folosind un compus adeziv, care este, în general, mai simplu de produs, dar mai susceptibil la degradare sub ciclul termic sau expunerea chimică. Etanșarea cu elastomer se bazează pe compresia împotriva unei garnituri din cauciuc sau polimer, care este de obicei rezervată pentru aplicații cu sarcini mai mici în care nu este necesară o performanță ermetică completă.

În aceste dimensiuni generale de performanță, a Garnitura sticla-metal are in general cel mai mare punctaj pentru nivelul de ermeticitate si stabilitatea pe termen lung , motiv pentru care rămâne alegerea standard pentru aplicații aerospațiale, stații de bază de comunicații și echipamente medicale în care performanța de etanșare constantă contează pe întreaga durată de viață a produsului.

Testarea ermeticității și detectarea scurgerilor de heliu

Verificarea faptului că un conector închis ermetic funcționează conform proiectării se bazează pe un set mic de metode de testare stabilite, cea mai comună fiind detectarea scurgerilor de heliu. În această metodă, componenta etanșă este plasată într-un mediu de testare controlat și expusă la heliu, apoi măsurată cu un spectrometru de masă suficient de sensibil pentru a detecta ratele de scurgere foarte mici care scapă prin etanșare.

Aplicațiile diferite necesită niveluri diferite de rigurozitate a testului. Un conector destinat electronicelor comerciale generale se confruntă de obicei cu un prag de testare mai puțin solicitant decât unul destinat echipamentelor aerospațiale sau medicale, unde chiar și o rată de scurgere foarte mică ar putea compromite mediul etanșat pe durata de viață a produsului.

Acest model general ilustrează de ce un conector hermetic RF destinat utilizării aerospațiale sau medicale este de obicei ținut la un prag de scurgere considerabil mai strâns decât cel utilizat în echipamente comerciale generale, chiar dacă ambele pot arăta similare din exterior.

Materiale utilizate în conectorii ermetici

Selectarea materialului pentru fiecare componentă a unui pasaj ermetic afectează direct integritatea etanșării, performanța RF și durabilitatea pe termen lung. Tabelul de mai jos rezumă rolul general al fiecărei componente.

Material de referință general pentru componentele comune ale conectorilor ermetici
Componentă	Material comun	Funcția
Pin de contact	Kovar sau aliaj de cupru	Transportă semnalul electric sau RF prin sigiliu
Izolator	Sticlă sinterizată sau topită	Izolează electric știftul în timp ce formează bariera ermetică
Shell sau Carcasă	Oțel inoxidabil sau Kovar	Oferă montaj structural și se potrivește cu dilatarea termică cu etanșarea din sticlă
Placarea	Aur sau nichel	Îmbunătățește conductivitatea și rezistă la coroziune la interfața de contact

Potrivirea vitezei de expansiune termică a materialului învelișului cu izolatorul din sticlă este una dintre deciziile mai importante și ușor de trecut cu vederea într-un proiect de conector de etanșare din sticlă la metal, deoarece o nepotrivire poate introduce stres la interfața de etanșare în timpul variațiilor de temperatură.

Considerații de performanță RF pentru conectorii ermetici

Dincolo de integritatea ermetică, un conector ermetic RF trebuie, de asemenea, să păstreze calitatea semnalului în intervalul de frecvență prevăzut. Parametrii de mai jos sunt revizuiți în mod obișnuit împreună cu specificațiile de ermeticitate în timpul selecției conectorului.

Parametrii RF generali analizați în timpul selecției conectorului ermetic
Parametru	Consideratie tipica
Impedanta caracteristica	Se potrivește în mod obișnuit la sisteme de 50 ohmi pentru consistența semnalului RF
Gama de frecvente	Determinat de geometria interfeței conectorului și proprietățile dielectrice a izolatorului
Raportul de undă staționară de tensiune	Valorile mai mici indică o mai bună potrivire a impedanței și o reflexie redusă a semnalului
Pierdere de inserție	Ar trebui să rămână minim în intervalul de frecvență de operare prevăzut

Un izolator etanșat sinterizat din sticlă RF, formulat cu proprietăți dielectrice stabile, ajută la menținerea acestor parametri consecvenți într-o gamă largă de temperaturi, ceea ce contează pentru echipamentele stației de bază de comunicații care funcționează în aer liber pe tot parcursul anului.

Adoptarea din ce în ce mai mare a conectorilor sigilați ermetic în aplicațiile RF și de înaltă fiabilitate

În ultimii ani, programele de infrastructură de comunicații, aerospațiale și echipamente medicale au arătat o schimbare constantă către interfețe închise ermetic oriunde contează protecția mediului pe termen lung. Acest model urmărește, în general, tendințele mai largi în domeniul electronicii de înaltă fiabilitate, unde designerii specifică din ce în ce mai mult fluxuri sigilate în primele etape ale unui program, mai degrabă decât să trateze etanșarea ca pe o idee ulterioară.

Acest model general ascendent reflectă câte programe și-au reevaluat strategia de interconectare în favoarea unei configurații de conector închis ermetic, mai degrabă decât să indice un singur set de date verificat la nivel de industrie. Echipele care cântăresc un conector standard față de o actualizare ermetică citează adesea protecția mediului pe termen lung ca factor decisiv.

Ce cauzează eșecul etanșării ermetice

Chiar și un conector ermetic bine proiectat poate suferi defecțiuni ale etanșării dacă este expus la condiții dincolo de profilul său de serviciu prevăzut. Înțelegerea căilor de defecțiuni comune ajută echipele de inginerie să specifice conectorul potrivit și să-l gestioneze corect odată instalat.

Stresul ciclic termic care obosește treptat legătura sticlă-metal în timpul schimbărilor repetate de temperatură.
Soc mecanic sau cuplu excesiv aplicat în timpul instalării sau manipulării.
Coroziunea la interfața de placare sau înveliș din cauza expunerii prelungite la mediu.
Contaminare introdusă în timpul procesului de etanșare propriu-zis.
Depozitare necorespunzătoare care permite formarea condensului înainte de asamblarea finală.

Cele mai multe dintre aceste căi de defecțiune pot fi abordate prin practici de manipulare atentă și prin selectarea unui producător de conectori ermetici cu un control puternic al procesului asupra etapelor de etanșare și placare ale producției.

Practici de instalare și manipulare care păstrează integritatea sigiliei

Modul în care este manipulat un conector închis ermetic înainte și în timpul instalării are un efect direct asupra timpului în care își menține performanța ermetică. Următoarele practici sunt, în general, recomandate pentru programele aerospațiale, de comunicații și echipamente medicale.

Manevrați conectorul de carcasa sa, mai degrabă decât de pini, pentru a evita îndoirea sau solicitarea etanșării din sticlă.
Aplicați cuplul specificat de producător atunci când conectați conectorii pentru a evita solicitarea mecanică asupra garniturii.
Evitați șocul termic brusc, permițând componentelor să se aclimatizeze la temperatura ambiantă înainte de instalare.
Depozitați conectorii într-un mediu curat și uscat înainte de instalare pentru a reduce riscul de contaminare sau condens.
Inspectați vizual izolatorul de sticlă pentru fisuri sau decolorări înainte de instalare.
Limitați ciclurile de împerechere și deconectare inutile dincolo de ciclul de funcționare prevăzut al conectorului.
Păstrați suprafețele de contact fără praf sau reziduuri înainte de împerechere.
Documentați loturile de instalare pentru a sprijini trasabilitatea dacă apare o întrebare privind ermeticitatea mai târziu în ciclul de viață al produsului.

Urmărirea unei rutine consecvente de manipulare reduce șansa de a introduce stres sau contaminare care altfel ar putea scurta durata de viață a unui pasaj electric ermetic odată ce este în funcțiune.

Aprovizionare de la un producător și furnizor de conector ermetic

Programele care au nevoie de un conector închis ermetic construit în jurul unei configurații specifice de etanșare din sticlă-metal funcționează de obicei direct cu un producător, mai degrabă decât cu un distribuitor general. Ningbo Hanson Communication Technology Co., Ltd. operează ca producător de conectori ermetici și fabrică de izolatoare etanșe sinterizate cu sticlă RF, cu peste 30 de ani de experiență combinată în conectori coaxiali RF, adaptoare și ansambluri de cabluri.

Compania deține propriul atelier de prelucrare, atelier de galvanizare și atelier de asamblare, susținut de un grup stabil de furnizori de materiale, ceea ce permite un control mai strict asupra fiecărei etape de producție de la materia primă până la asamblarea finală. Ca fabrică de conectori ermetici din China, gama principală de produse include conectori coaxiali RF, adaptoare, ansambluri de cabluri de înaltă frecvență și ansambluri de cabluri cu intermodulație joasă, alături de programele Custom Hermetic Feedthrough și OEM Hermetic Connector pentru clienții cu cerințe specifice de configurare.

Produsele de la acest furnizor de conectori ermetici sunt utilizate în aplicații aerospațiale, stații de bază de comunicații și echipamente medicale, unde ermeticitatea constantă și performanța RF sunt priorități operaționale continue. Pentru echipele de inginerie care se aprovizionează cu un partener OEM Hermetic Connector, lucrul cu un producător care își controlează propriile procese de prelucrare și placare susține, în general, o calitate mai consecventă lot la lot pe parcursul unei serii de producție.

Întrebări frecvente despre conectorii ermetici

Î1: Ce este un conector ermetic?
R: Un conector ermetic este o interfață electrică sau RF construită cu o barieră etanșă, de obicei sticlă-metal, care împiedică trecerea gazului, umidității sau contaminanților între mediul exterior și o carcasă etanșă.
Î2: Cum funcționează etanșarea sticlă-metal?
R: Un izolator de sticlă este fuzionat direct cu o carcasă metalică și un știft de contact sub căldură controlată, formând o legătură rigidă care izolează știftul electric în timp ce etanșează carcasa.
Î3: Cum este testată ermeticitatea?
R: Hermeticitatea este verificată cel mai frecvent prin detectarea scurgerilor de heliu, unde componenta sigilată este expusă la heliu și măsurată cu un spectrometru de masă pentru a detecta rate foarte mici de scurgere.
Î4: Ce este testarea scurgerilor de heliu?
R: Testarea scurgerilor de heliu este o metodă care expune o componentă etanșă la heliu gaz și utilizează un detector sensibil pentru a măsura orice heliu care iese prin etanșare, confirmând nivelul de ermeticitate.
Î5: De ce să folosiți treceri ermetice?
R: Trecerile ermetice protejează mediile interne sensibile de umiditate, gaz și contaminare, permițând totuși semnalele electrice sau RF să treacă prin peretele carcasei.
Î6: Cum să alegi un conector ermetic?
R: Concentrați-vă pe calitatea etanșării sticlă-metal, rezultatele documentate ale testelor de ermeticitate, performanța RF pentru intervalul de frecvență dorit, compatibilitatea materialului și opțiunile de personalizare disponibile.
Î7: Ce materiale sunt folosite în conectorii ermetici?
R: Materialele obișnuite includ știfturi de contact Kovar sau aliaj de cupru, izolatori din sticlă sinterizată sau topită, carcase din oțel inoxidabil sau Kovar și placarea cu aur sau nichel.
Î8: Ce cauzează eșecul etanșării ermetice?
R: Cauzele comune includ stresul ciclic termic, șocul mecanic în timpul instalării, coroziunea la interfața de placare, contaminarea în timpul etanșării și depozitarea necorespunzătoare înainte de asamblare.
